प्लास्टिक नरम पीवीसी उद्यान फाइबर ब्रैडेड पाइप उत्पादन मशीन
संक्षिप्त अवकाश
पीवीसी फाइबर प्रबलित लचीली नली को पीवीसी नेटवर्क भी कहा जाता है, जिसे आमतौर पर प्लास्टिक लचीला धातु नली के रूप में जाना जाता है।
इस नली उत्पादन लाइन में एक्सट्रूडर, वाटर फ्लूम, बेल्ट हाफ-ऑफ यूनिट, थ्रेड ब्रैडेड मशीन और नली कॉइलर आदि शामिल हैं।अनूठी संरचना, विश्वसनीय प्रदर्शन, सरल संचालन, आसान रखरखाव और निरंतर उत्पादन क्षमता।जैकेट पानी शीतलन प्रणाली खिला क्षेत्र पर है और बैरल के सभी क्षेत्रों हवा ब्लोअर द्वारा ठंडा कर रहे हैंहीटर बैरल पर लगाए जाते हैं।
तकनीकी विशेषताएं और फायदे
1उत्पादन लाइन का उपयोग पीवीसी प्रबलित पाइप के उत्पादन में किया जाता है, जिसका व्यापक रूप से उद्योग,कृषि, वन, वास्तुकला आदि के क्षेत्रों में उपयोग किया जाता है।
2दो सिंगल स्क्रू एक्सट्रूडर, एक यार्न ब्रैड मशीन और अन्य सहायक के साथ पूरा।
3विभिन्न मोल्ड के साथ,यह विभिन्न नरम पाइप का उत्पादन कर सकता है।पीवीसी फाइबर प्रबलित लचीला पाइप,जिसे ग्रिड पाइप या सांप की त्वचा पाइप भी कहा जाता है,व्यापक रूप से मध्यम दबाव या संक्षारक गैस और तरल परिवहन के लिए प्रयोग किया जाता है.
4अब इसका व्यापक रूप से यांत्रिक इंजीनियरिंग, कोयला खदान, पेट्रोलियम, रासायनिक उद्योग, कृषि सिंचाई और सिविल अनुप्रयोगों (सौर वॉटर हीटर या गैस-कैंस्टर) जैसे क्षेत्रों में उपयोग किया जाता है।वर्तमान समय में, यह व्यापक रूप से उद्यान और लॉन के लिए सिंचाई पाइप के लिए प्रयोग किया जाता है।
उत्पादन प्रक्रिया
Screw Loader for Mixer→ Mixer unit→ Screw Loader for Extruder→ Conical Twin Screw Extruder → Mould → Vacuum Calibration Tank → Four claws Haul-off → Planetary Saw Cutter → Belling machine/ Tripping Table → Final Product Inspecting &Packing
विनिर्देशः
| मॉडल | पाइप व्यास (मिमी) | एक्सट्रूडर मॉडल | मोटर की शक्ति (किलोवाट) |
| LB-32F | 16-32 (चार पाइप) | SJSZ65/132 | 37 AC |
| LB-32E | 16-32 (डबल पाइप) | SJSZ51/105 | 22 AC |
| LB-32W | 16-32 (डबल पाइप) | SJSZ65/132 | 37 AC |
| LB-40E | 16-40 (डबल पाइप) | SJSZ51/105 | 22 AC |
| LB-40W | 16-40 (डबल पाइप) | SJSZ65/132 | 37 AC |
| LB-50E | 16-50 (डबल पाइप) | SJSZ51/105 | 22 AC |
| LB-50W | 16-50 (डबल पाइप) | SJSZ65/132 | 37 AC |
| LB-63W | 16-63 (डबल पाइप) | SJSZ65/132 | 37 AC |
उत्पाद का विवरण
कच्चे माल का आहार
पीवीसी राल, स्थिरीकरक, प्लास्टिसाइज़र और योजक पूर्व-मिश्रित होते हैं और एक्सट्रूडर हॉपर में डाले जाते हैं।

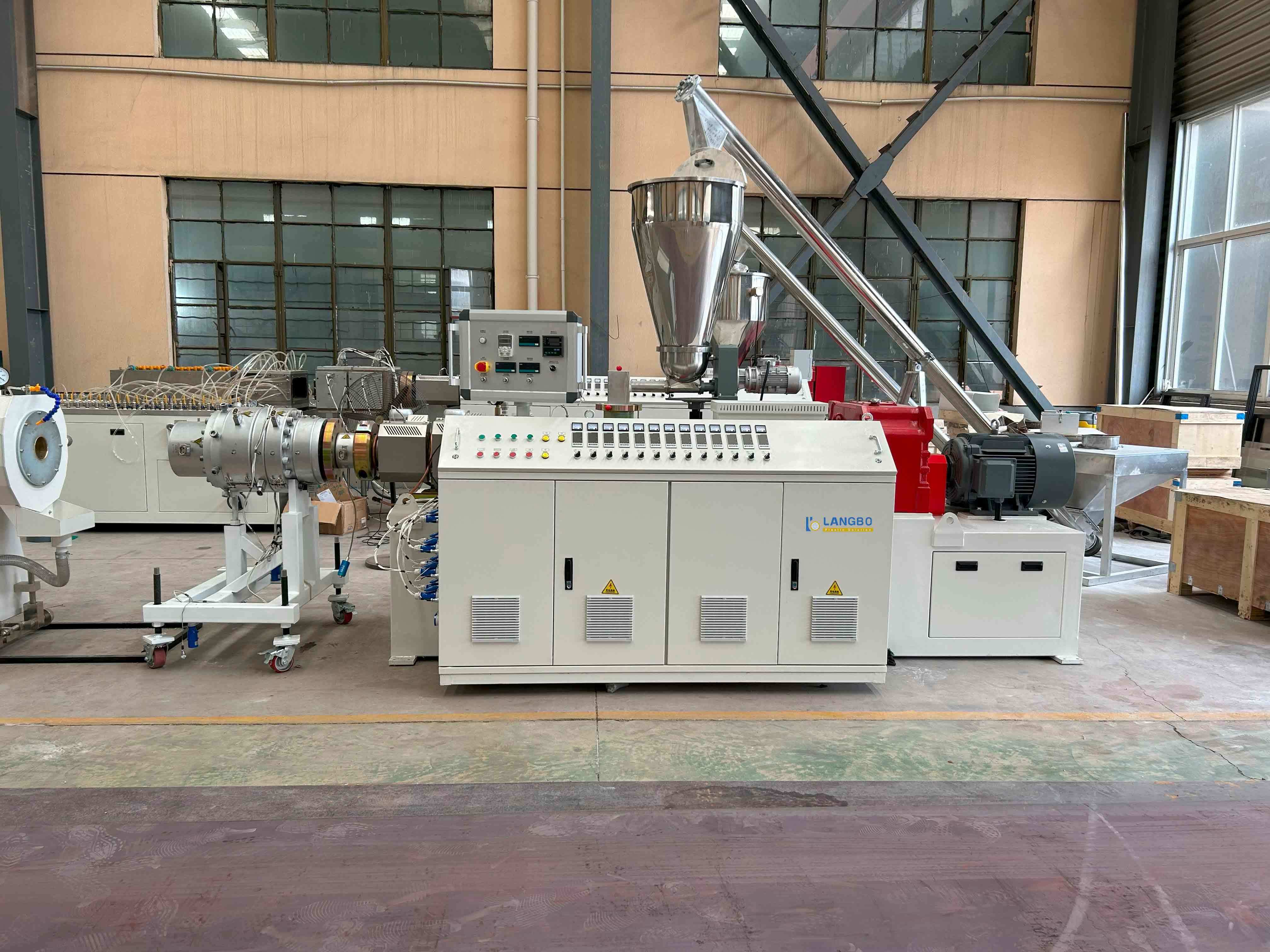

ट्विन स्क्रू एक्सट्रूडर मशीन
ट्विन-स्क्रू एक्सट्रूडर पीवीसी मिश्रण को नियंत्रित हीटिंग जोन में ले जाता है, संपीड़ित करता है और पिघलाता है।

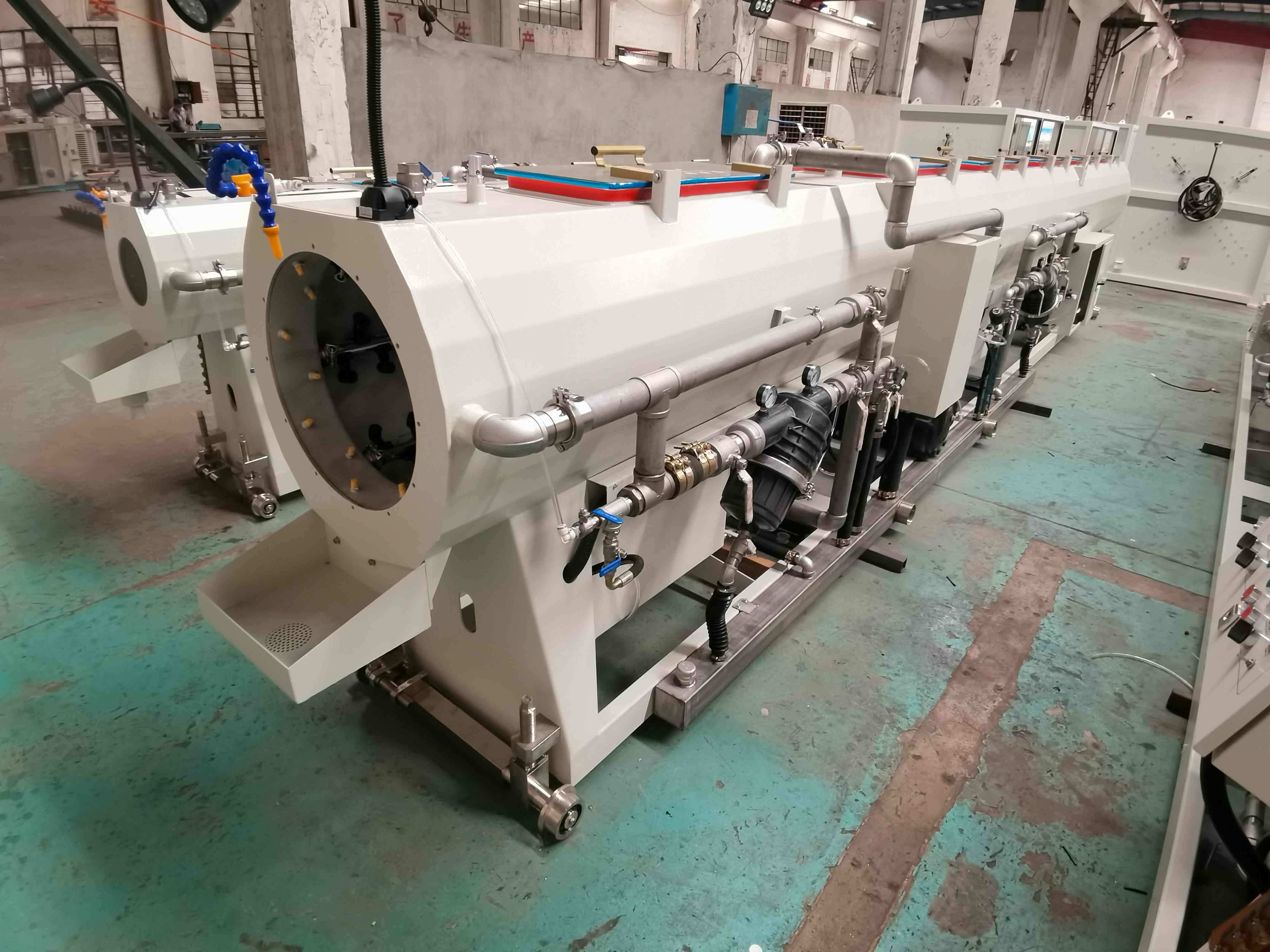

वैक्यूम कैलिब्रेशन और कूलिंग
वैक्यूम कैलिब्रेशन टैंक दो कक्ष संरचना को अपनाता हैः वैक्यूम कैलिब्रेशन और शीतलन भाग। दोनों वैक्यूम टैंक और छिड़काव शीतलन टैंक स्टेनलेस स्टील 304 को अपनाते हैं।उत्कृष्ट वैक्यूम प्रणाली पाइपों के लिए सटीक आकार सुनिश्चित करती है.

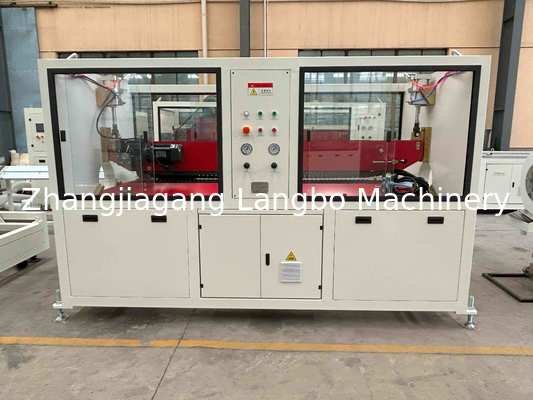

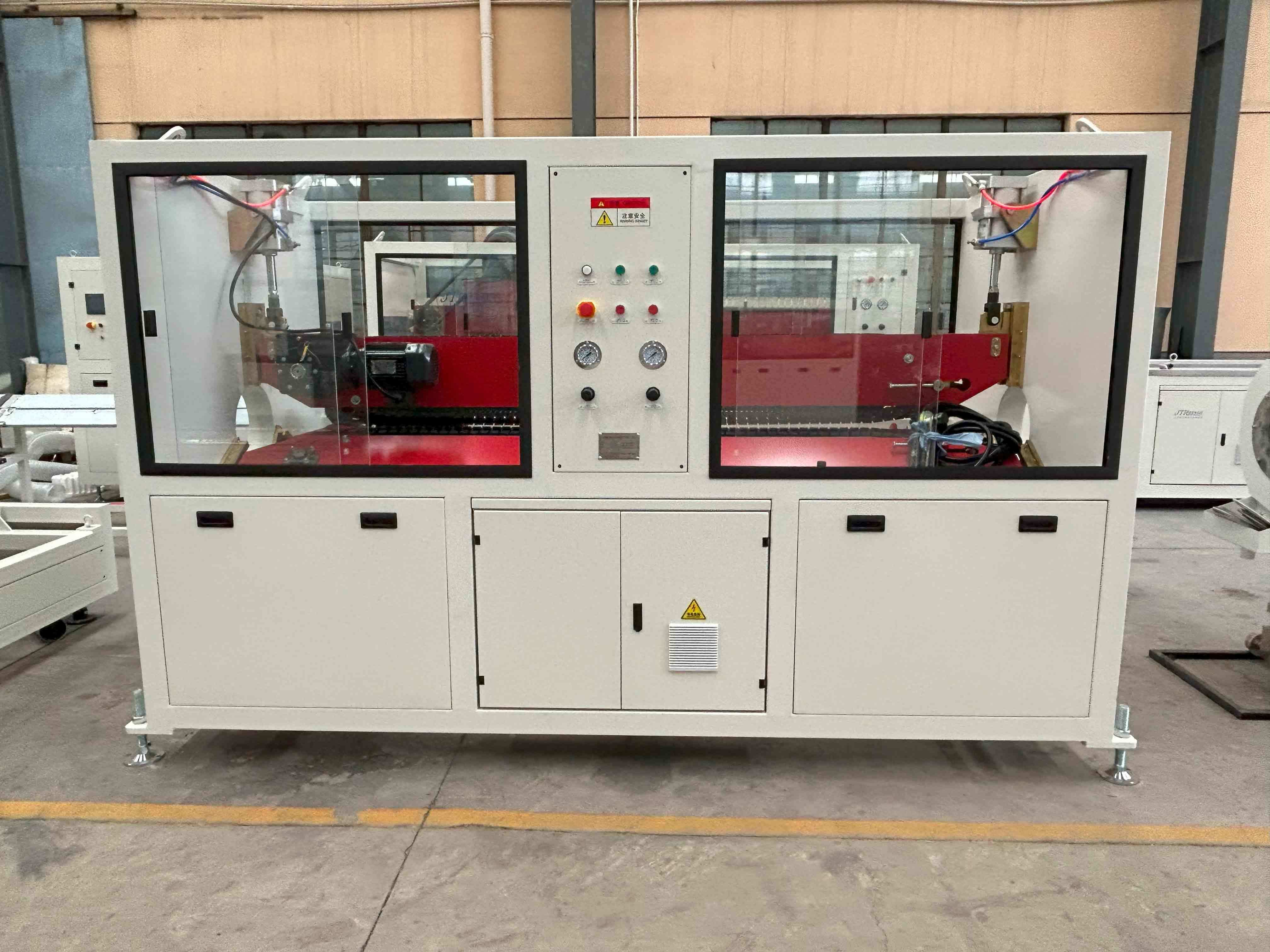

प्रस्थान इकाई
निकालने की मशीन पर तीन कैटरपिलरों से यह सुनिश्चित होता है कि उत्पादित पाइप स्थिर और स्थिर रूप से चले।हॉल-ऑफ इकाइयां सामान्य नियंत्रण को समायोजित करके कुछ उत्पादन आवश्यकताओं के आधार पर अनुकूलित हॉलिंग मॉडल बना सकती हैं.

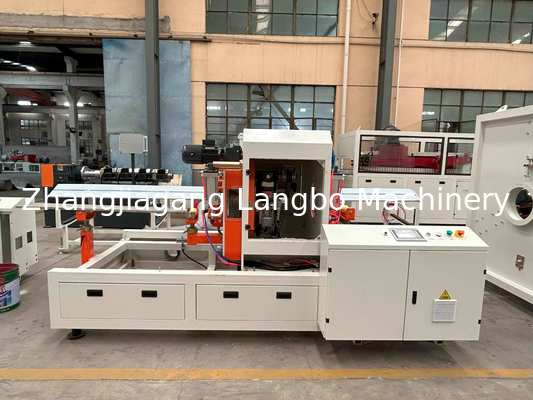

काटने की इकाई
उच्च सटीकता एन्कोडर एक सटीक और स्थिर काटने की लंबाई सुनिश्चित करता है। पीएलसी नियंत्रण प्रणाली के साथ, यह विशिष्ट अनुप्रयोग के अनुसार मैन्युअल ऑपरेशन द्वारा काटा जा सकता है।
