पीई थ्री लेयर 32mm 40mm 63mm प्लास्टिक पाइप सिंगल स्क्रू एक्सट्रूडर उपकरण लाइन
आवेदनः
1पीई पाइप एक्सट्रूज़न मशीन लाइन एक विशेष उपकरण है जिसका उपयोग उच्च घनत्व वाले पॉलीएथिलीन और पॉलीप्रोपाइलीन यादृच्छिक सहपायमर पाइपों के निर्माण के लिए किया जाता है।
2यह मशीन लाइन विभिन्न अनुप्रयोगों की विशिष्ट आवश्यकताओं को पूरा करने के लिए विभिन्न व्यास और लंबाई के पाइपों के उत्पादन के लिए डिज़ाइन की गई है।
3एक्सट्रूज़न प्रक्रिया में पीई दाने जैसे कच्चे माल को पिघलाना और एक निरंतर पाइप आकार बनाने के लिए इसे एक मरने के माध्यम से मजबूर करना शामिल है।
4मशीन लाइन में कई घटक होते हैं, जिनमें एक एक्सट्रूडर, एक डाई हेड, एक वैक्यूम कैलिब्रेशन टैंक, एक ड्रॉ-ऑफ यूनिट और एक कटिंग मशीन शामिल है।
5एक्सट्रूडर मशीन का मुख्य भाग है, जो मोल्ड के माध्यम से एक्सट्रूड होने से पहले पॉलिमर सामग्री को पिघलने और समरूप करने के लिए जिम्मेदार है।
6यह पाइप के अंतिम आकार और आयामों को निर्धारित करता है और इसे विभिन्न आकारों और विनिर्देशों के पाइपों का उत्पादन करने के लिए अनुकूलित किया जा सकता है।
7वैक्यूम कैलिब्रेशन टैंक का उपयोग एक्सट्रूडेड पाइप को ठंडा करने और ठोस करने के लिए किया जाता है, जिससे इसकी आयामी सटीकता सुनिश्चित होती है और विरूपण को रोका जाता है।
8. खींचने वाली इकाई पाइप को निरंतर गति से खींचती है, इसके तनाव को नियंत्रित करती है और उत्पादन प्रक्रिया के दौरान ढीला या खिंचाव को रोकती है।
9अंत में, काटने वाली मशीन बाहर निकाले गए पाइप को वांछित लंबाई में काटती है, पैकेजिंग और वितरण के लिए तैयार होती है।
10पीई पाइप एक्सट्रूज़न मशीन लाइन का व्यापक रूप से निर्माण, कृषि और नलसाजी जैसे उद्योगों में उपयोग किया जाता है, जो पाइप विनिर्माण के लिए एक लागत प्रभावी और कुशल समाधान प्रदान करता है।
पीई पाइप उत्पादनविनिर्देश:
| मॉडल | पाइप व्यास | एक्सट्रूडर | एक्सट्रूडर शक्ति | क्षमता |
| LB-63 | 20-63 | SJ65/33 | 55AC | 150 |
| LB-110 | 20 से 110 | SJ65/33 | 55AC | 150 |
| LB-160 | 75-160 | SJ75/33 | 90AC | 280 |
| LB-250 | 90-250 | SJ75/33 | 110DC | 350 |
| LB-315 | 110-315 | SJ90/33 | 160 डीसी | 450 |
| LB-450 | 160-450 | SJ90/33 | 160 डीसी | 450 |
| LB-630 | 315-630 | SJ120/33 | 280DC | 850 |
| LB-800 | 500-800 | SJ150/33 | 315 डीसी | 1100 |
| LB-1200 | 710-1200 | SJ150/34 | 400 डीसी | 1350 |
एचडीपीई पाइपों का अनुप्रयोग
1नगरपालिका जल आपूर्ति, गैस आपूर्ति और कृषि आदि।
2वाणिज्यिक और आवासीय जल आपूर्ति
3औद्योगिक तरल पदार्थों का परिवहन
4अपशिष्ट जल उपचार
5खाद्य एवं रासायनिक उद्योग
कार्य प्रक्रिया:
Raw material +master batches → mixing → vacuum feeder→ material dryer → single screw extruder ( small CO-extruder ) → mould → vacuum calibration tank → spray cooling tank ( water tank) → haul-off unit → cutting machine→ stacker
सामग्री का भोजन और सुखाना
पीई कच्चे माल (आंतरिक, मध्य और बाहरी परतों के लिए) को अलग-अलग हॉपर में खिलाया जाता है।
वैकल्पिक सुखाने प्रणाली चिकनी बाहर निकालने सुनिश्चित करने के लिए नमी को हटा देता है।
तीन परतों का एक्सट्रूज़न
तीन सिंगल स्क्रू एक्सट्रूडर एक साथ अलग-अलग परतों को पिघलाते और एक्सट्रूड करते हैं।
आंतरिक परत (तरल पदार्थ प्रवाह के लिए चिकनी), मध्य परत (शक्ति के लिए प्रबलित), और बाहरी परत (यूवी / रासायनिक प्रतिरोधी) को सह-एक्सट्रूज़न डाई सिर में संयुक्त किया जाता है।
पाइप मोल्डिंग और वैक्यूम कैलिब्रेशन
पिघला हुआ पाइप एक वैक्यूम साइजिंग टैंक से गुजरता है ताकि सटीक व्यास और गोलता सुनिश्चित हो सके।
शीतलन और ठोसकरण
यह पाइप विरूपण को रोकने के लिए धीरे-धीरे ठंडा होने के लिए पानी के ठंडा करने वाले टैंक में प्रवेश करता है।
कर्षण और लंबाई नियंत्रण

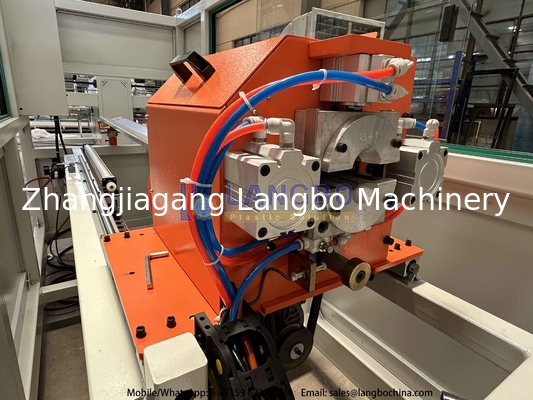

एक स्वचालित खींचने वाली मशीन एक समान मोटाई के लिए एक समान गति से पाइप को खींचती है।
काटना और ढेर करना
एक प्रोग्राम करने योग्य काटने की मशीन पाइपों को आवश्यक लंबाई तक काटती है।

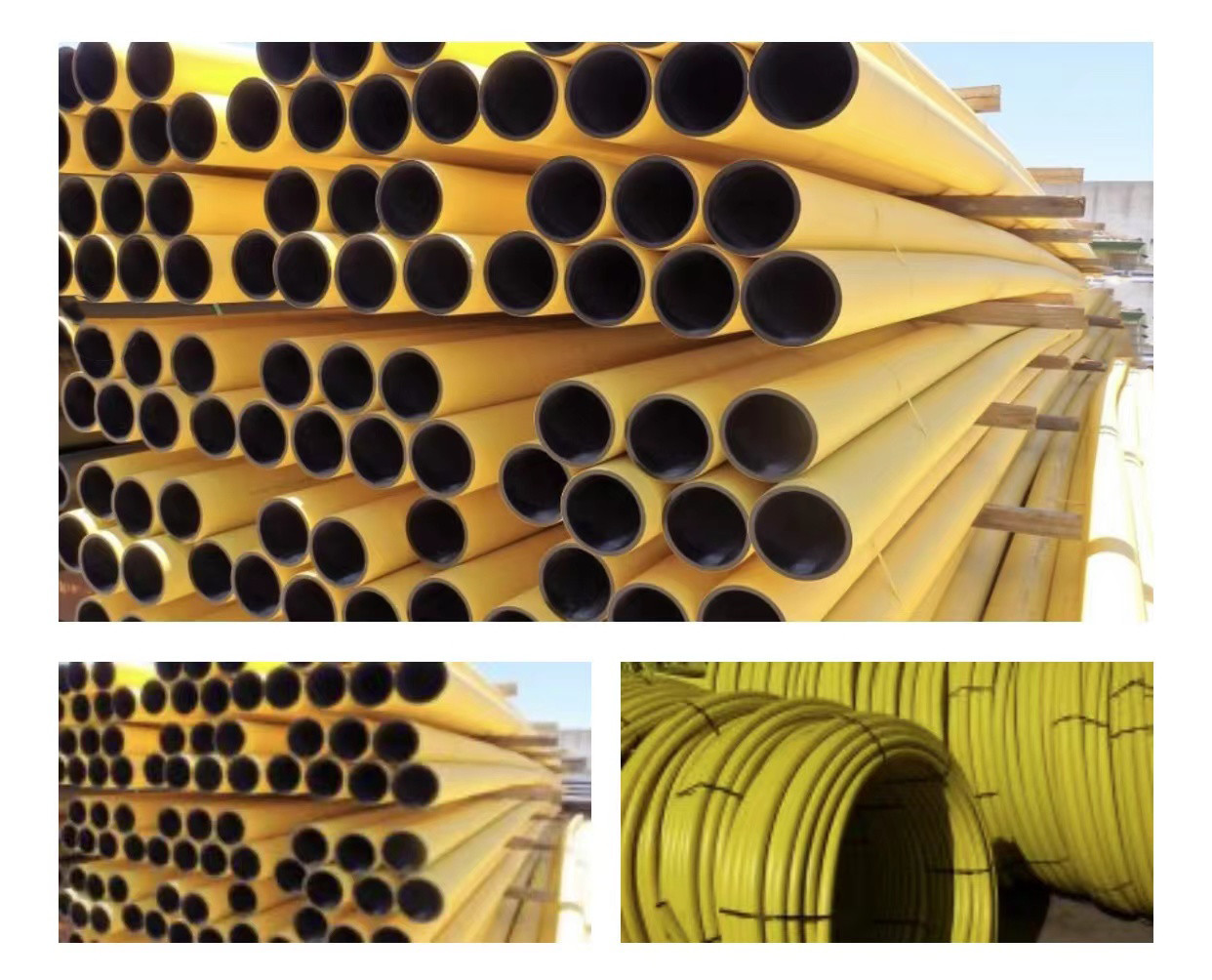

तैयार पाइपों को पैकेजिंग के लिए स्वचालित रूप से ढेर या रोल किया जाता है।
निरीक्षण और पैकेजिंग
अंतिम गुणवत्ता जांच (आकार, दबाव प्रतिरोध, सतह चिकनाई)
पाइपों को शिपमेंट के लिए बंडल या पैक किया जाता है।
बिक्री से पूर्व और बिक्री के बाद की सेवाएं
• अनुभव का बड़ा खजाना,
• उच्चतम गुणवत्ता पर निरंतर ध्यान केंद्रित करना
• एक पूर्ण जुड़वां पाइप वैक्यूम आकार प्रणाली;
• स्वतंत्र रूप से नियंत्रित इकाई संरचना दोहरी पाइप खींचने की तंत्र और सिंक्रोन काटने की डिवाइस;
• वैकल्पिक लंबाई सेट और सटीक अनुकूलन स्टैकर।
• एक उच्च प्रेरित टीम
• परिष्कृत प्रक्रिया प्रौद्योगिकी
• अनुकूलित समाधान
हम ग्राहकों को मशीनों के पूरे जीवनकाल के लिए लागत मूल्य पर स्पेयर पार्ट्स की पेशकश करेंगे।
