सिंगल स्क्रू एक्सट्रूडर/एक्सट्रूज़न 315 मिमी-450 मिमी पीई एचडीपीई पाइप बनाने की मशीन
आवेदनः
1पीई पाइप एक्सट्रूज़न मशीन लाइन एक विशेष उपकरण है जिसका उपयोग उच्च घनत्व वाले पॉलीप्रोपाइलीन यादृच्छिक पाइपों के निर्माण के लिए किया जाता है।
2यह मशीन लाइन विभिन्न अनुप्रयोगों की विशिष्ट आवश्यकताओं को पूरा करने के लिए विभिन्न व्यास और लंबाई के पाइपों के उत्पादन के लिए डिज़ाइन की गई है।
3एक्सट्रूज़न प्रक्रिया में पीई दाने जैसे कच्चे माल को पिघलाना और एक निरंतर पाइप आकार बनाने के लिए इसे एक मरने के माध्यम से मजबूर करना शामिल है।
4मशीन लाइन में कई घटक होते हैं, जिनमें एक एक्सट्रूडर, एक डाई हेड, एक वैक्यूम कैलिब्रेशन टैंक, एक ड्रॉ-ऑफ यूनिट और एक कटिंग मशीन शामिल है।

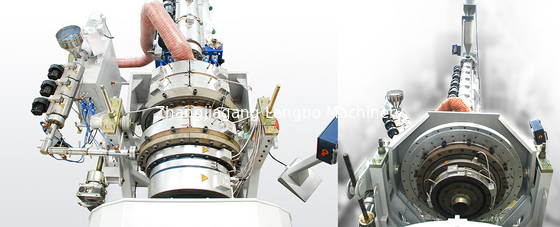

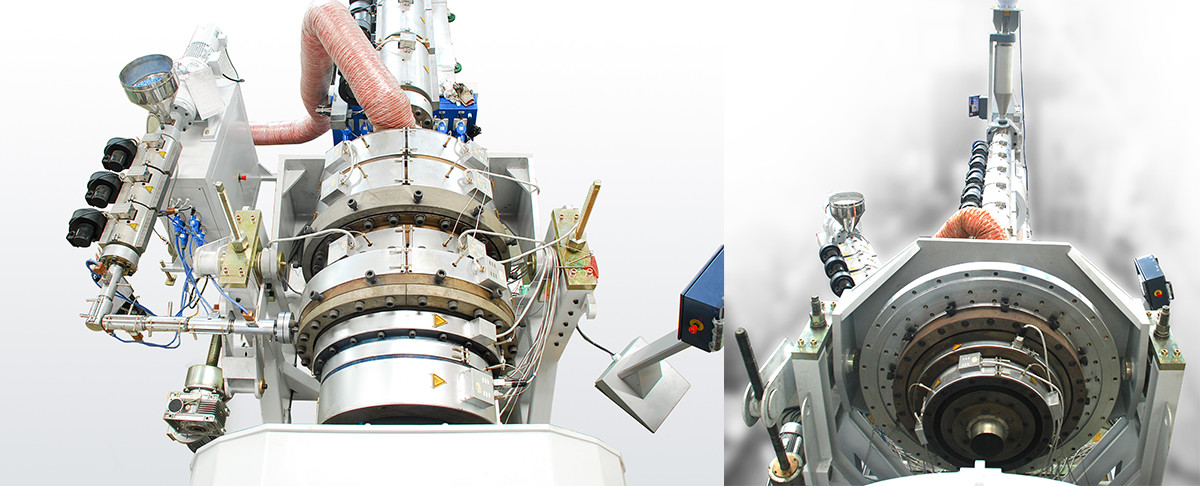

5एक्सट्रूडर मशीन का मुख्य भाग है, जो मोल्ड के माध्यम से एक्सट्रूड होने से पहले पॉलिमर सामग्री को पिघलने और समरूप करने के लिए जिम्मेदार है।
6यह पाइप के अंतिम आकार और आयामों को निर्धारित करता है और इसे विभिन्न आकारों और विनिर्देशों के पाइपों का उत्पादन करने के लिए अनुकूलित किया जा सकता है।
7वैक्यूम कैलिब्रेशन टैंक का उपयोग एक्सट्रूडेड पाइप को ठंडा करने और ठोस करने के लिए किया जाता है, जिससे इसकी आयामी सटीकता सुनिश्चित होती है और विरूपण को रोका जाता है।
8. खींचने वाली इकाई पाइप को निरंतर गति से खींचती है, इसके तनाव को नियंत्रित करती है और उत्पादन प्रक्रिया के दौरान ढीला या खिंचाव को रोकती है।
9अंत में, काटने वाली मशीन बाहर निकाले गए पाइप को वांछित लंबाई में काटती है, पैकेजिंग और वितरण के लिए तैयार होती है।
10पीई पाइप एक्सट्रूज़न मशीन लाइन का व्यापक रूप से निर्माण, कृषि और नलसाजी जैसे उद्योगों में उपयोग किया जाता है, जो पाइप विनिर्माण के लिए एक लागत प्रभावी और कुशल समाधान प्रदान करता है।
पीई पाइप उत्पादनविनिर्देश:
| मॉडल | पाइप व्यास | एक्सट्रूडर | एक्सट्रूडर शक्ति | क्षमता |
| LB-63 | 20-63 | SJ65/33 | 55AC | 150 |
| LB-110 | 20 से 110 | SJ65/33 | 55AC | 150 |
| LB-160 | 75-160 | SJ75/33 | 90AC | 280 |
| LB-250 | 90-250 | SJ75/33 | 110DC | 350 |
| LB-315 | 110-315 | SJ90/33 | 160 डीसी | 450 |
| LB-450 | 160-450 | SJ90/33 | 160 डीसी | 450 |
| LB-630 | 315-630 | SJ120/33 | 280DC | 850 |
| LB-800 | 500-800 | SJ150/33 | 315 डीसी | 1100 |
| LB-1200 | 710-1200 | SJ150/34 | 400 डीसी | 1350 |
पीई उत्पादन प्रवाह:
सामग्री →रंग मिक्सर →सामग्री खिला →एकल पेंच एक्सट्रूडर →एक्सट्रूज़न मोल्ड और कैलिब्रेटर → वैक्यूम कैलिब्रेशन कूलिंग टैंक → स्प्रे कूलिंग टैंक →प्रिंटर → हटाने की इकाई →कटर →स्टैकर या कोइलर
मिश्रण इकाई (ऊर्ध्वाधर या क्षैतिज);
रिबन मिक्सर;

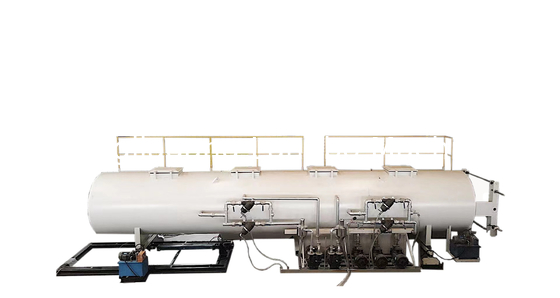

वैक्यूम और कूलिंग टैंक
वैक्यूम और शीतलन टैंक को ठंडा और सूखा extruded पाइप अंडाकारता और पाइप एकरूपता बनाए रखने में मदद करने के लिए।

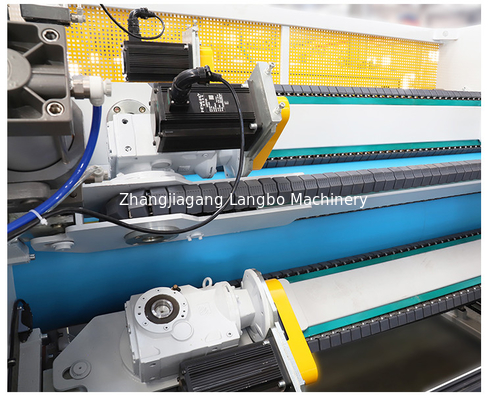

हॉल ऑफ (पुलर) मशीन
पाइप निकालने वाली मशीन, वैक्यूम और शीतलन टैंक के माध्यम से एक्सट्रूडर से ताजा पाइप खींचती है।
कटर मशीन
पाइप कटर मशीन एचएमआई में प्रोग्राम की गई पीई पाइप को वांछित लंबाई तक काटती है।
संचयक मशीन
पाइप संचयक मशीन का उद्देश्य कॉइल के परिवर्तन के बीच एक बफर बनाए रखना है।
कोइलर मशीन
पाइप कोइलर मशीन आपको बिक्री और वितरण के लिए पाइप कोइल करने की अनुमति देती है (स्वचालित कोइलर मशीन भी देखें) ।
पीई पाइप एक्सट्रूज़न मशीनमुख्य विशेषताएं:
1स्क्रू कॉन्फ़िगरेशन और बैरल सेटअप के लिए मॉड्यूलर सिद्धांत डिजाइन संयोजन और सफाई को सुविधाजनक बनाता है, ग्राहकों की आवश्यकताओं के अनुकूल भी आसान बनाता है।
2विभिन्न प्रकार के पेलेटिंग मोड विशिष्ट सामग्री गुणों को पूरा कर सकते हैंः पानी-कूलिंग स्ट्रैंड पेलेटिंग, हवा-कूलिंग हॉट-कट पेलेटिंग, पानी-रिंग पेलेटिंग, पानी के नीचे पेलेटिंग, आदि।
बिक्री से पूर्व और बिक्री के बाद की सेवाएं
• अनुभव का बड़ा खजाना,
• उच्चतम गुणवत्ता पर निरंतर ध्यान केंद्रित करना
• एक पूर्ण जुड़वां पाइप वैक्यूम आकार प्रणाली;
• स्वतंत्र रूप से नियंत्रित इकाई संरचना दोहरी पाइप खींचने की तंत्र और सिंक्रोन काटने की डिवाइस;
• वैकल्पिक लंबाई सेट और सटीक अनुकूलन स्टैकर।
• एक उच्च प्रेरित टीम
• परिष्कृत प्रक्रिया प्रौद्योगिकी
• अनुकूलित समाधान
हम ग्राहकों को मशीनों के पूरे जीवनकाल के लिए लागत मूल्य पर स्पेयर पार्ट्स की पेशकश करेंगे।
