315 मिमी पीई ड्रेन ट्यूब प्लास्टिक सीवेज पाइप बनाने extruder मशीन
आवेदनः
1पीई एचडीपीई पीपीआर पाइप एक्सट्रूज़न मशीन लाइन एक विशेष उपकरण है जिसका उपयोग उच्च घनत्व वाले पॉलीइथिलीन (एचडीपीई) और पॉलीप्रोपाइलीन यादृच्छिक कोपोलिमर (पीपीआर) पाइप के निर्माण के लिए किया जाता है।
2यह मशीन लाइन विभिन्न अनुप्रयोगों की विशिष्ट आवश्यकताओं को पूरा करने के लिए विभिन्न व्यास और लंबाई के पाइपों के उत्पादन के लिए डिज़ाइन की गई है।
3एक्सट्रूज़न प्रक्रिया में पीई या पीपीआर दाने जैसे कच्चे माल को पिघलाना और इसे एक निरंतर पाइप आकार बनाने के लिए एक डाई के माध्यम से मजबूर करना शामिल है।
4मशीन लाइन में कई घटक होते हैं, जिनमें एक एक्सट्रूडर, एक डाई हेड, एक वैक्यूम कैलिब्रेशन टैंक, एक ड्रॉ-ऑफ यूनिट और एक कटिंग मशीन शामिल है।
5एक्सट्रूडर मशीन का मुख्य भाग है, जो मोल्ड के माध्यम से एक्सट्रूड होने से पहले पॉलिमर सामग्री को पिघलने और समरूप करने के लिए जिम्मेदार है।
6यह पाइप के अंतिम आकार और आयामों को निर्धारित करता है और इसे विभिन्न आकारों और विनिर्देशों के पाइपों का उत्पादन करने के लिए अनुकूलित किया जा सकता है।
7वैक्यूम कैलिब्रेशन टैंक का उपयोग एक्सट्रूडेड पाइप को ठंडा करने और ठोस करने के लिए किया जाता है, जिससे इसकी आयामी सटीकता सुनिश्चित होती है और विरूपण को रोका जाता है।
8. खींचने वाली इकाई पाइप को निरंतर गति से खींचती है, इसके तनाव को नियंत्रित करती है और उत्पादन प्रक्रिया के दौरान ढीला या खिंचाव को रोकती है।
9अंत में, काटने वाली मशीन बाहर निकाले गए पाइप को वांछित लंबाई में काटती है, पैकेजिंग और वितरण के लिए तैयार होती है।

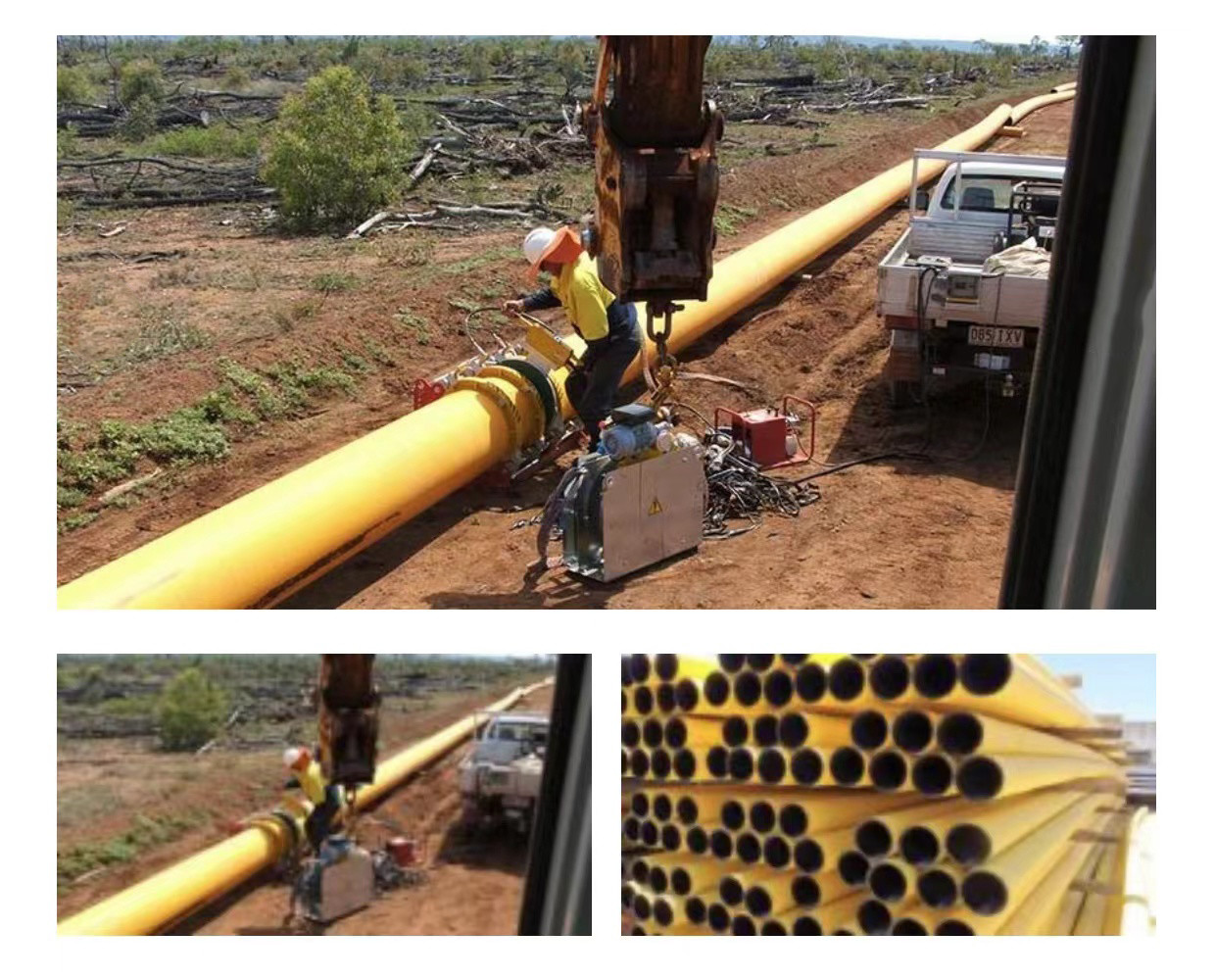

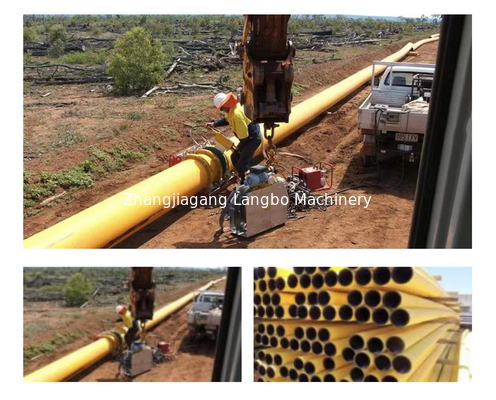

10पीई एचडीपीई पीपीआर पाइप एक्सट्रूज़न मशीन लाइन का व्यापक रूप से निर्माण, कृषि और नलसाजी जैसे उद्योगों में उपयोग किया जाता है, जो पाइप विनिर्माण के लिए एक लागत प्रभावी और कुशल समाधान प्रदान करता है।
पीई पाइप उत्पादनविनिर्देश:
| मॉडल | पाइप व्यास | एक्सट्रूडर | एक्सट्रूडर शक्ति | क्षमता |
| LB-63 | 20-63 | SJ65/33 | 55AC | 150 |
| LB-110 | 20 से 110 | SJ65/33 | 55AC | 150 |
| LB-160 | 75-160 | SJ75/33 | 90AC | 280 |
| LB-250 | 90-250 | SJ75/33 | 110DC | 350 |
| LB-315 | 110-315 | SJ90/33 | 160 डीसी | 450 |
| LB-450 | 160-450 | SJ90/33 | 160 डीसी | 450 |
| LB-630 | 315-630 | SJ120/33 | 280DC | 850 |
| LB-800 | 500-800 | SJ150/33 | 315 डीसी | 1100 |
| LB-1200 | 710-1200 | SJ150/34 | 400 डीसी | 1350 |
तकनीकी प्रक्रियाएं
[खाद्य और सुखाने] → [एक्स्ट्रुजन मोल्डिंग] → [मोल्ड बनाने] → [ठंडा] → [ट्रैक्शन और काटने] → [मार्किंग]
सामग्री का भोजन और सुखाना
उच्च गुणवत्ता वाले पीई राल (एचडीपीई/एमडीपीई) को हॉपर में लोड किया जाता है, फिर (यदि आवश्यक हो) अधिकतम एक्सट्रूज़न के लिए नमी को हटाने के लिए सूखा जाता है।

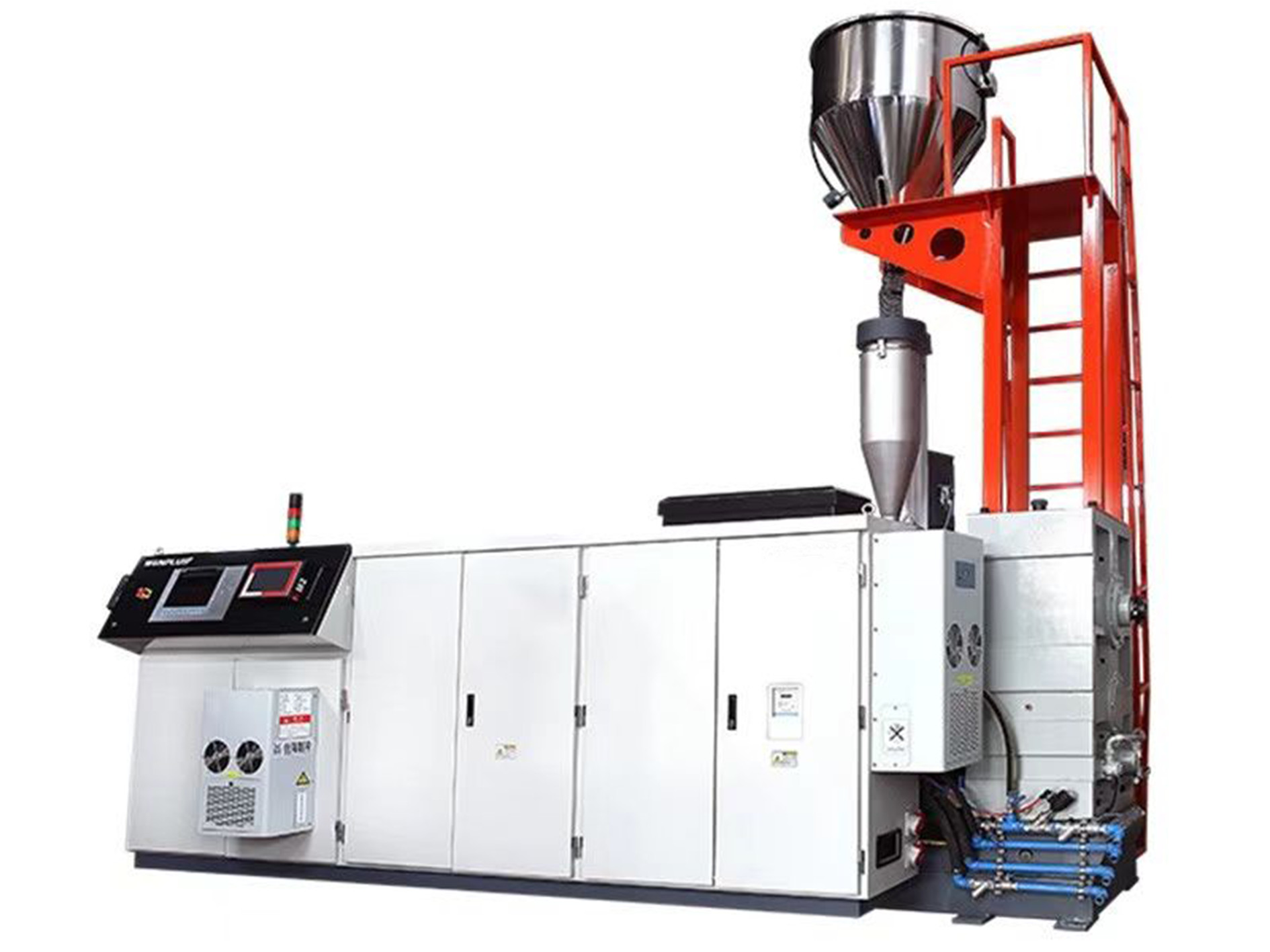

एक्सट्रूज़न और पिघलना
सामग्री को एक्सट्रूडर बैरल में खिलाया जाता है, जहां एक घूर्णन शिकंजा इसे गर्म करता है और एक समरूप पिघले हुए राज्य में (160°C-220°C) पिघला देता है।

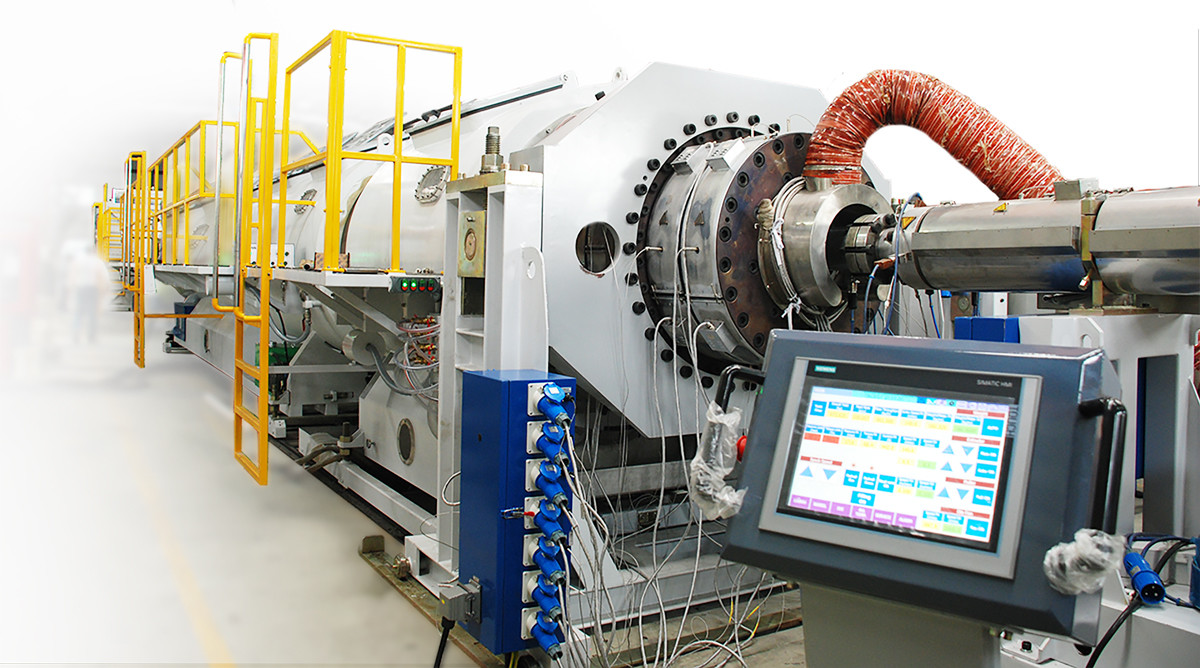

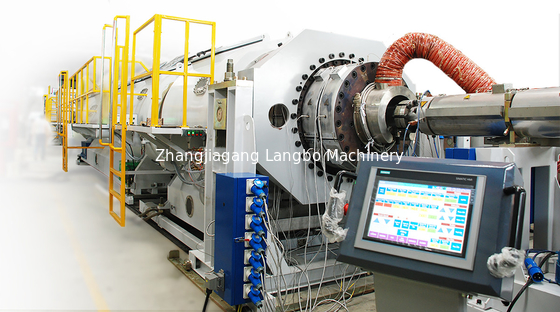

पीई पाइप मोल्ड
सामान्य गति और उच्च गति डिजाइन
शीतलन और आकार

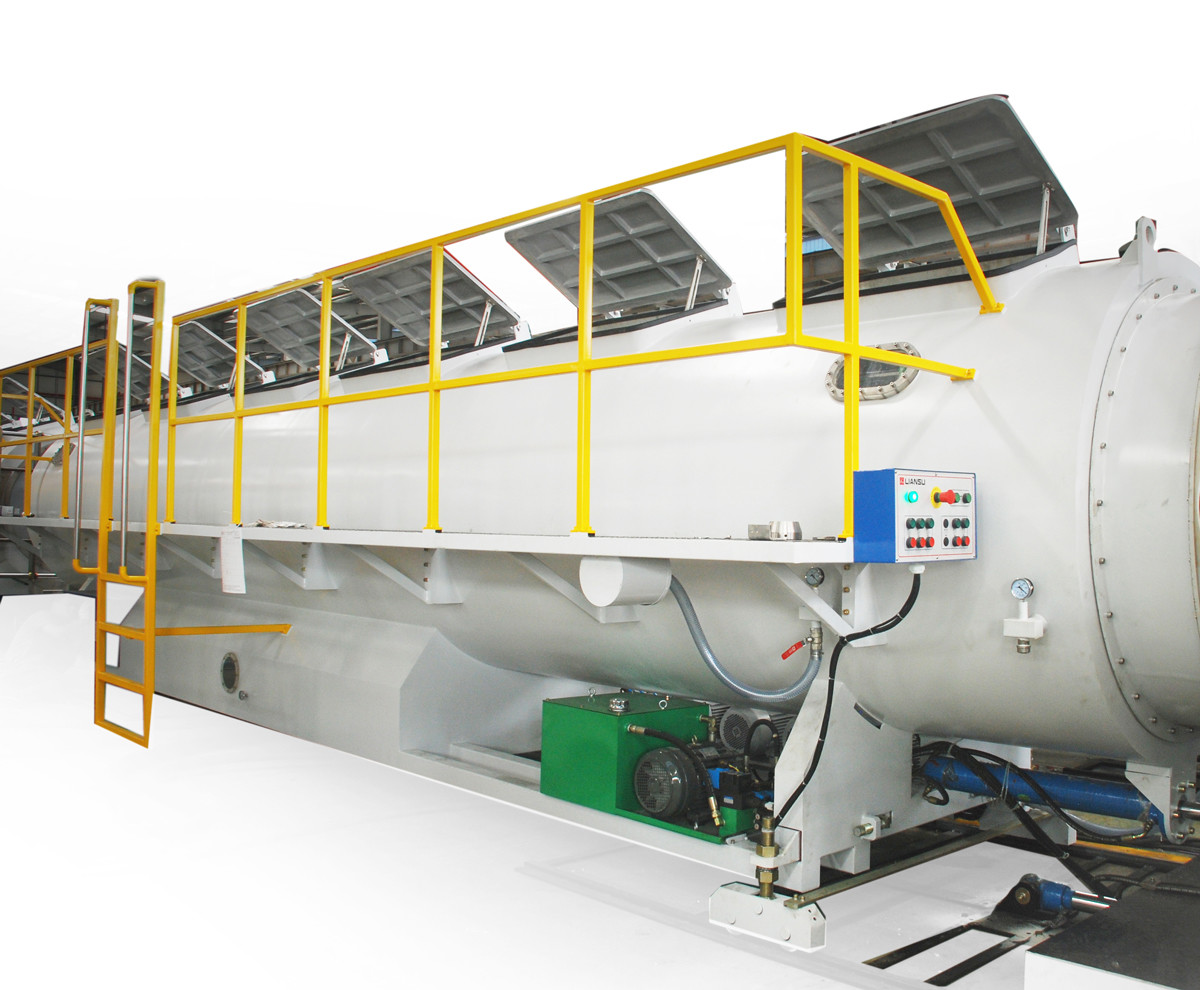

पाइप एक वैक्यूम कैलिब्रेशन टैंक में तेजी से ठंडा करने और आयामी स्थिरता के लिए प्रवेश करता है, जो लगातार आकार और गोलपन सुनिश्चित करता है।

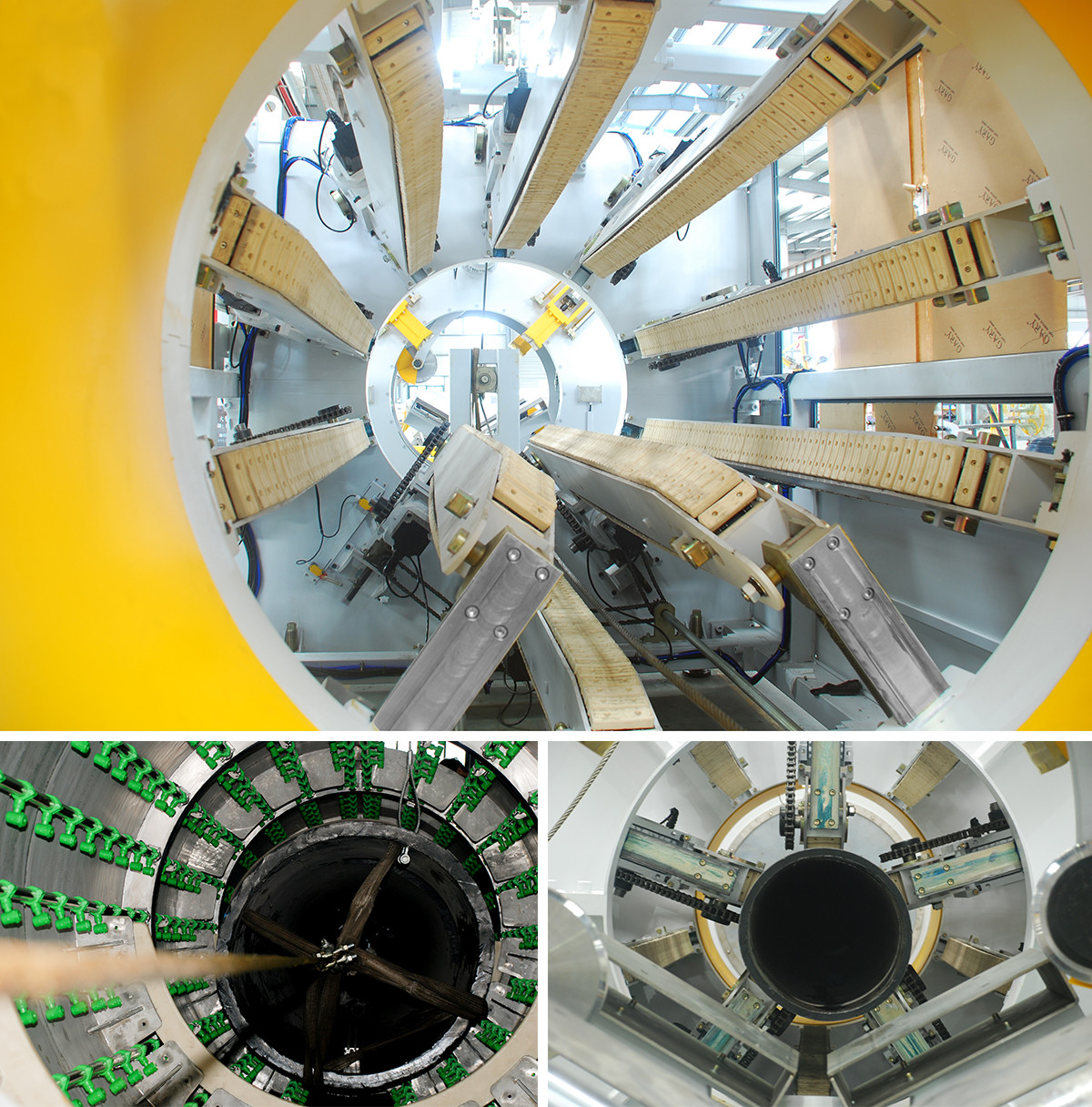

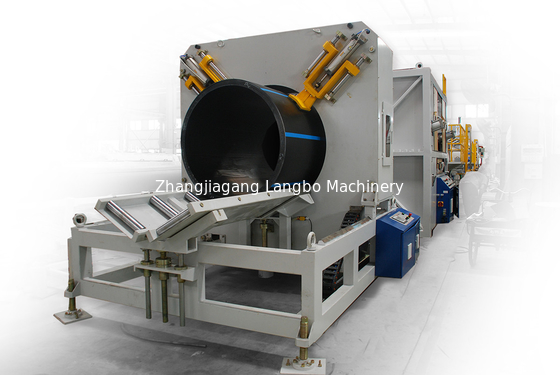

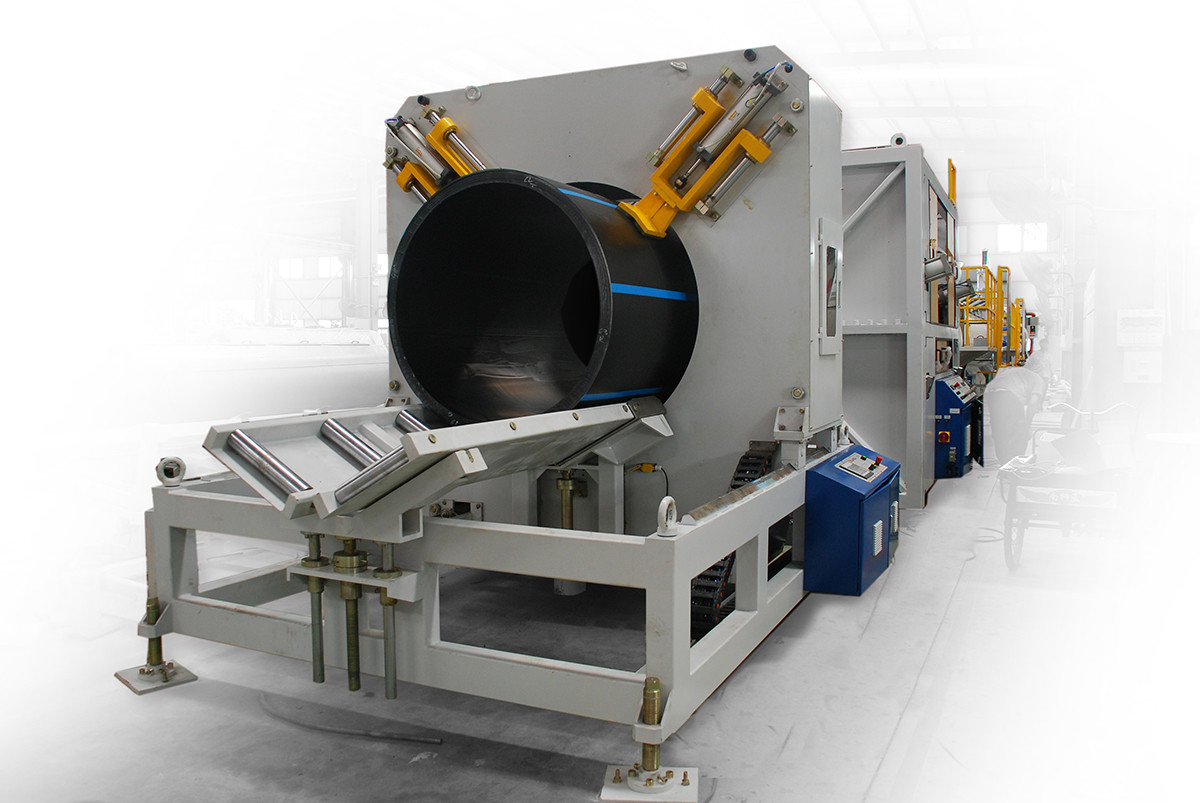

ढोना और काटना
पाइप को खींचने वाले पाइप को पकड़ लेते हैं, जिससे स्वचालित पेंच द्वारा निर्दिष्ट लंबाई तक काटने के दौरान तनाव बरकरार रहता है।
निरीक्षण और स्टैकिंग
पाइपों को पैकेजिंग के लिए स्टैक या रोल करने से पहले गुणवत्ता जांच (दबाव, मोटाई, सतह खत्म) से गुजरना पड़ता है।
पैकेजिंग और भंडारण
तैयार पाइपों को लेबल, पैक और शिपमेंट के लिए संग्रहीत किया जाता है।
लाभः
- स्थिर संचालन
- उच्च स्तर की स्वचालन, श्रम लागत में बचत
- अच्छी गुणवत्ता, अंतरराष्ट्रीय मानक को पूरा करता है
-पूरी तरह से तैयार उत्पादन समाधान प्रदान करेंः डिजाइन, स्थापना, कमीशनिंग, प्रशिक्षण
- दुनिया भर से 389 सेट उत्पादन अनुभव साझा करें
बिक्री से पूर्व और बिक्री के बाद की सेवाएं
• अनुभव का बड़ा खजाना,
• उच्चतम गुणवत्ता पर निरंतर ध्यान केंद्रित करना
• एक पूर्ण जुड़वां पाइप वैक्यूम आकार प्रणाली;
• स्वतंत्र रूप से नियंत्रित इकाई संरचना दोहरी पाइप खींचने की तंत्र और सिंक्रोन काटने की डिवाइस;
• वैकल्पिक लंबाई सेट और सटीक अनुकूलन स्टैकर।
• एक उच्च प्रेरित टीम
• परिष्कृत प्रक्रिया प्रौद्योगिकी
• अनुकूलित समाधान
