हॉट-सेल विंडो कर्टेन पीवीसी प्रोफाइल एक्सट्रूज़न लाइन कोनिकल ट्विन स्क्रू

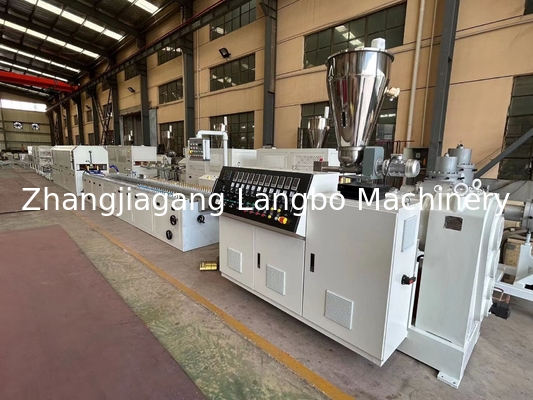

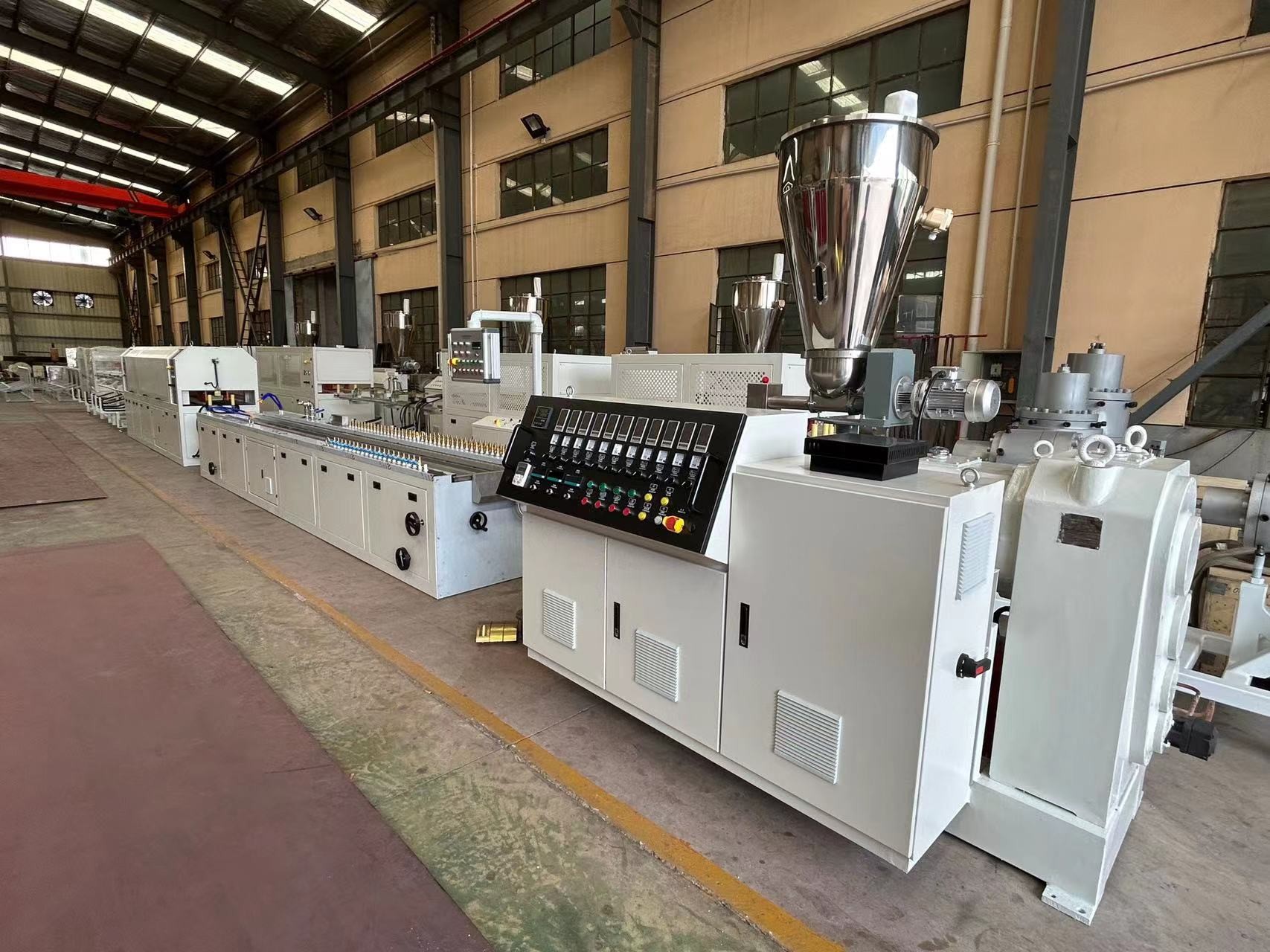

पीवीसी प्रोफाइल एक्सट्रूज़न लाइन विवरण

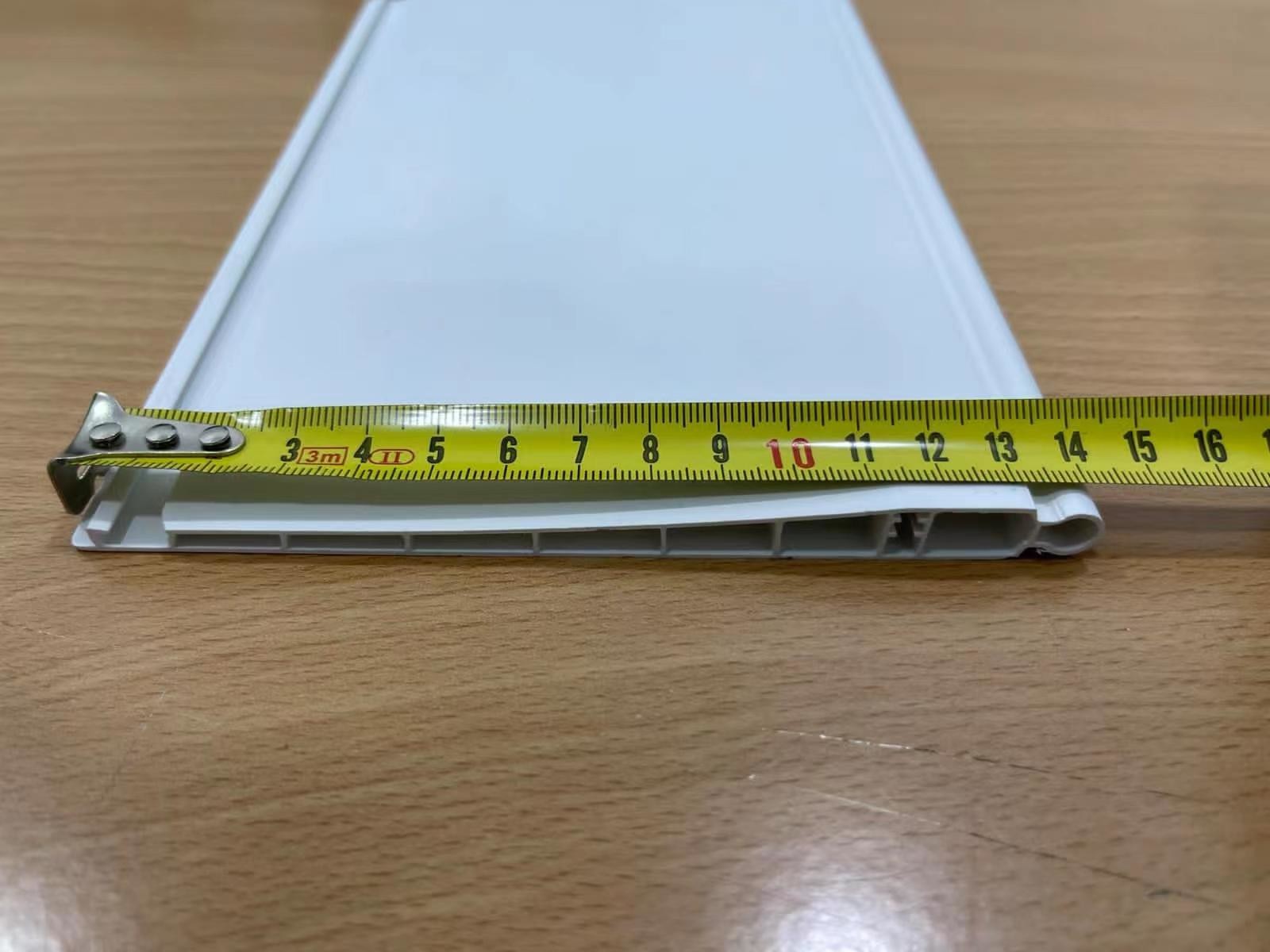

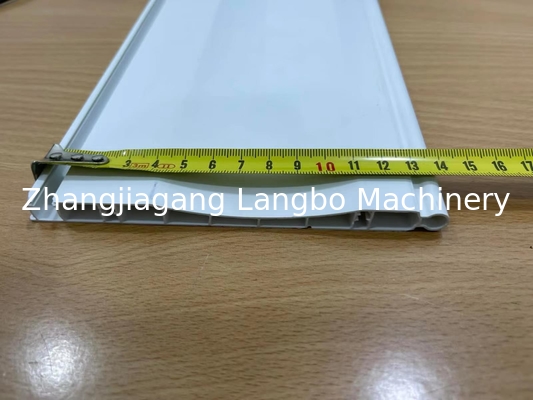

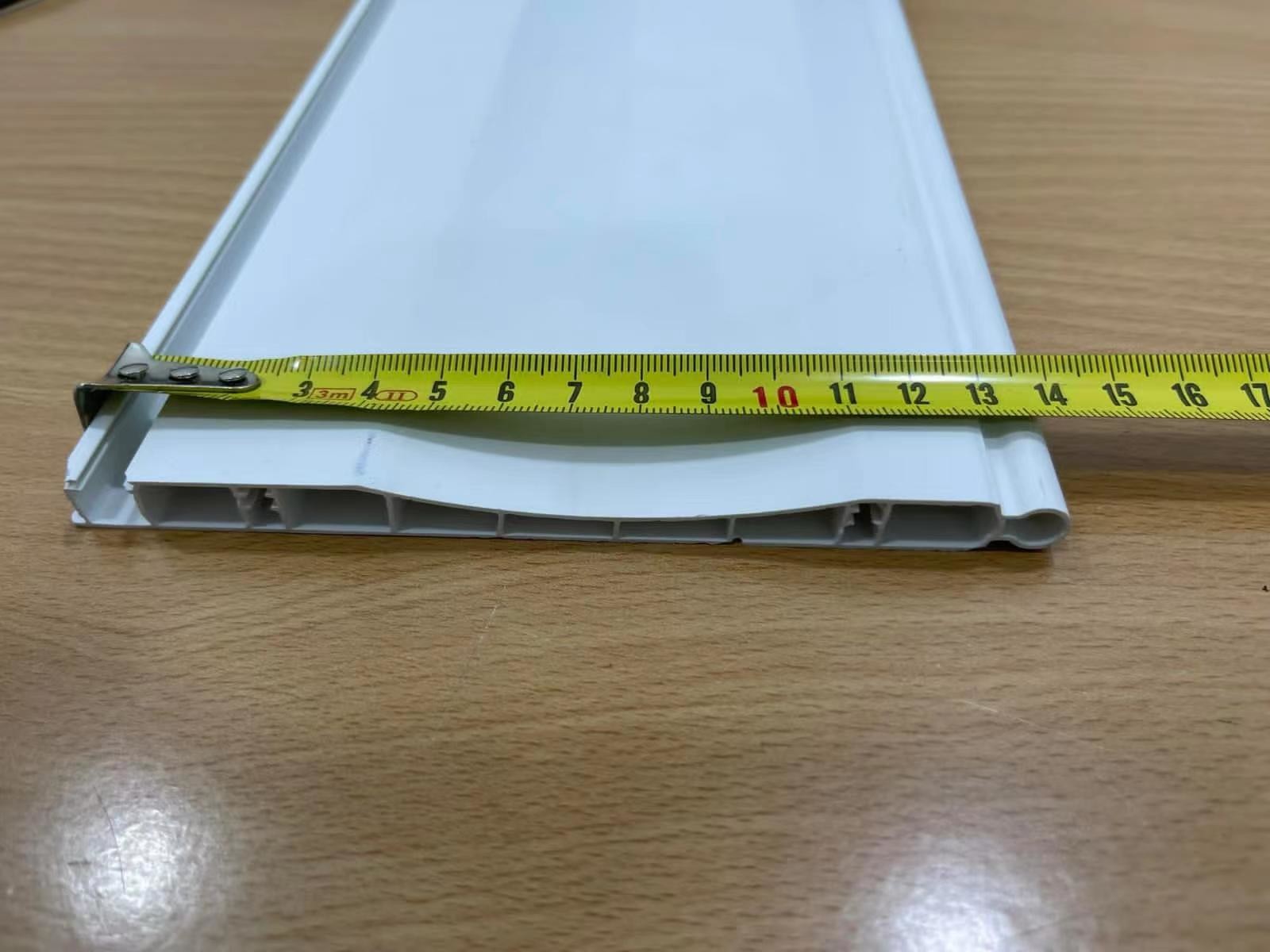

कर्टेन पीवीसी प्रोफाइल का पश्चिमी देशों में व्यापक रूप से उपयोग किया जाता है। इसमें हल्कापन और कम कीमत की विशेषताएं हैं। इसमें पीवीसी पाउडर और कैल्शियम कार्बोनेट मिलाकर एडिटिव्स का उपयोग किया जाता है। सर्वोत्तम फॉर्मूले के साथ, पीवीसी प्रोफाइल उत्पादन अच्छी परफॉर्मेंस और चिकनी सतह तक पहुंच सकता है। हमारी एक्सट्रूज़न मशीन 51/105 22kw एक्सट्रूडर का उपयोग करती है जिसमें 150-200KG/H आउटपुट होता है। हमारा एक्सट्रूज़न मोल्ड 3Cr17 सामग्री का है जिसमें आंतरिक चैनल का नाजुक डिज़ाइन है। यह सामग्री के अंदर कच्चे माल के प्रवाह और सामग्री की सतह को सुनिश्चित करता है। वैक्यूम और कूलिंग टेबल छह मीटर लंबी है। हॉल-ऑफ मशीन दो क्रॉलर ट्रैक हॉल-ऑफ है जिसमें सर्वोत्तम गुणवत्ता वाला रबर है। इसका वर्किंग लाइफटाइम लंबा और गुणवत्ता अच्छी है। सॉ कटर एसी मोटर द्वारा संचालित होता है। इसमें छोटा उत्पादन चक्र और तेज कटिंग स्पीड है।
डिजाइन विवरण:
इस पीवीसी कर्टेन प्रोफाइल एक्सट्रूज़न लाइन के लिए, हमारे ग्राहक एक विशेष आकार का प्रोफाइल बनाना चाहते हैं। इसलिए हमने SJSZ51/105 22kw एक्सट्रूडर चुना है। एक्सट्रूडर बटनों द्वारा नियंत्रित होता है। इसमें अच्छी गुणवत्ता वाला इन्वर्टर और इलेक्ट्रिकल कॉन्ट्रैक्टर हैं। प्रोफाइल का अच्छा प्रदर्शन बनाए रखने के लिए मोल्ड को विशेष रूप से संसाधित किया गया है। हमारी कैलिब्रेशन टेबल 8 मीटर लंबी है। कैलिब्रेशन टेबल के सभी कनेक्शन पार्ट्स 3mm SUS304 हैं। हमारे हॉल-ऑफ रबर में प्रोफाइल की पुलिंग फोर्स सुनिश्चित करने वाले विशेष घुमाव हैं। इस लाइन के ट्रायल रन के दौरान, हमारी मशीन एकदम सही प्रोफाइल एक्सट्रूड करती है।
विनिर्देश
| मॉडल | LB180 | LB240 | LB300 | LB600 |
| उत्पादों की अधिकतम चौड़ाई (मिमी) | 180 | 240 | 300 | 600 |
| स्क्रू मॉडल | SJ55/110 | SJ65/132 | SJ65/132 | SJ80/156 |
| मोटर पावर | 22KW | 37KW | 37KW | 55KW |
| कूलिंग वाटर (m3/h) | 5 | 7 | 7 | 10 |
| कंप्रेसर (m3/h) | 0.2 | 0.3 | 0.3 | 0.4 |
| कुल लंबाई (मी) | 18मी | 22मी | 22मी | 25मी |
उत्पाद विवरण

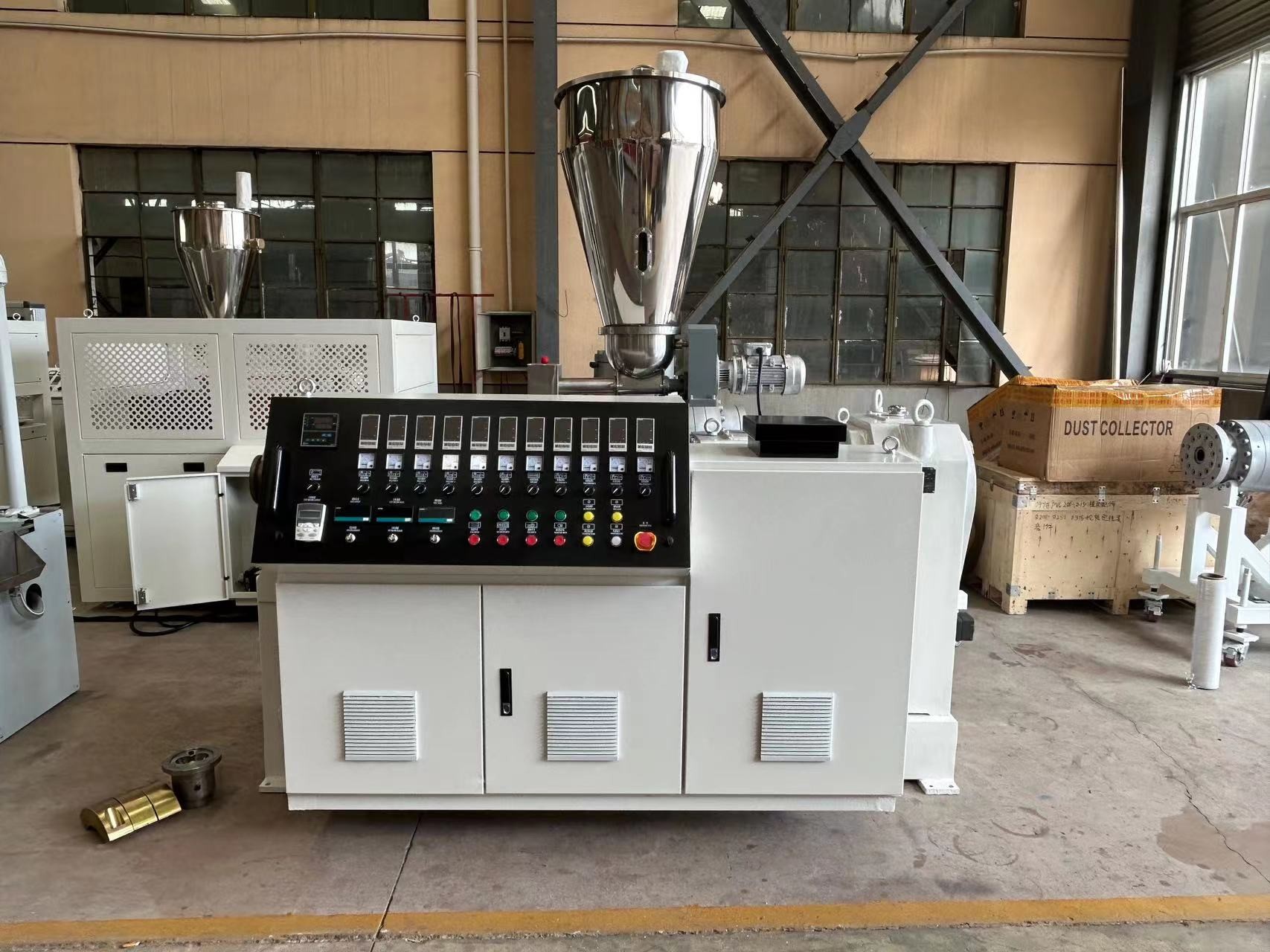

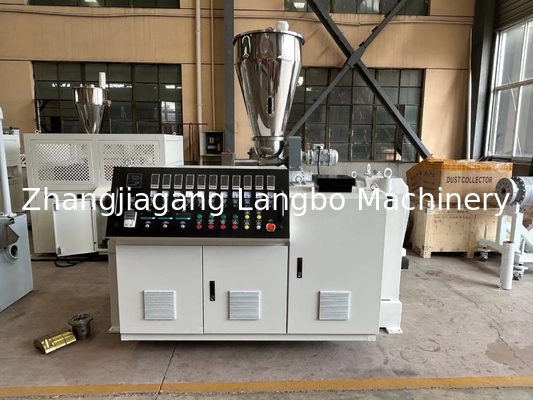

कोनिकल ट्विन स्क्रू एक्सट्रूडर
स्क्रू विशेष रूप से ड्राई पीवीसी पाउडर मिश्रण के प्रसंस्करण के लिए डिज़ाइन और निर्मित किए गए हैं। हमारा कोनिकल ट्विन स्क्रू एक्सट्रूडर डिज़ाइन कच्चे माल की विशेषताओं के अनुरूप है, जो सजातीय मिश्रण, बेहतर प्लास्टिफिकेशन और कन्वेइंग दक्षता सुनिश्चित करता है। परमानेंट मैग्नेट सिंक्रोनस मोटर एक्सट्रूडर के लिए उच्च ऊर्जा दक्षता प्रदान करती है। पीएलसी नियंत्रण प्रणाली से लैस, इसने पूरी उत्पादन लाइन को एक ही साइट पर नियंत्रित किया।
मोल्ड
हमारे मोल्ड को 40Gr फोर्जिंग द्वारा संसाधित किया जाता है और सतह पर हार्ड क्रोमियम की कोटिंग की जाती है। पूरे वैक्यूम कैलिब्रेटिंग स्लीव्स की सामग्री तांबा है।

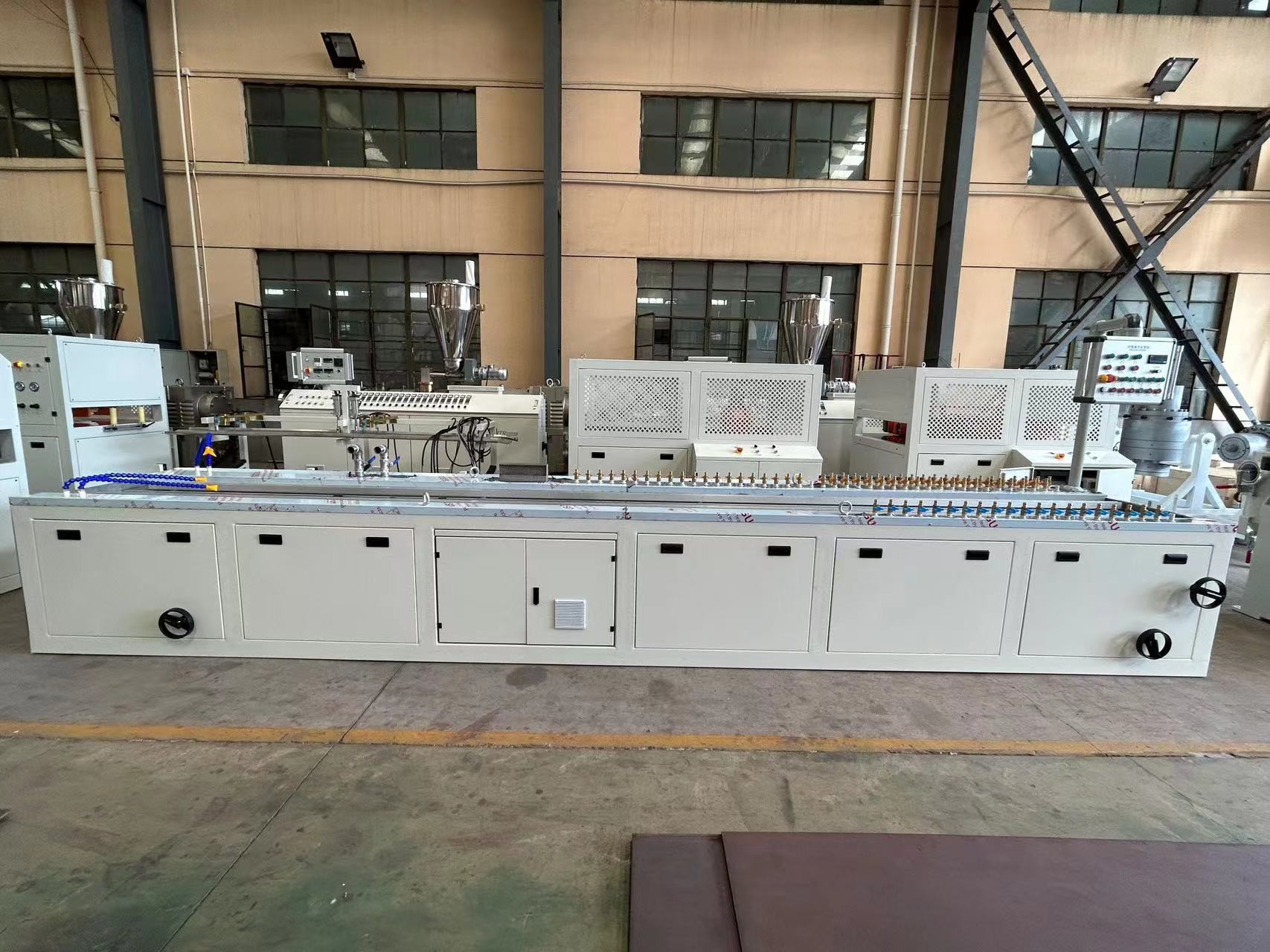

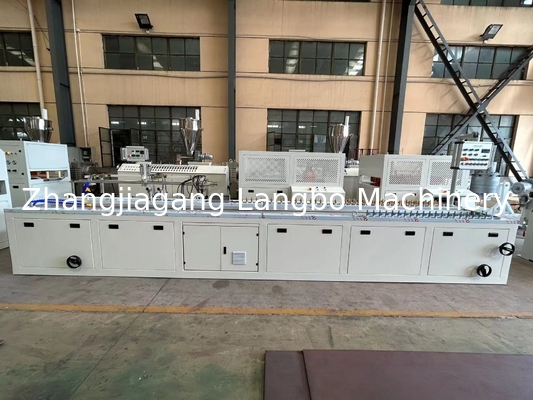

कैलिब्रेशन टेबल
कैलिब्रेशन टेबल में स्थिर स्टील फ्रेम है और पूरे बॉडी की सामग्री SUS 304 स्टेनलेस स्टील है। हमारे पास मल्टी-डायमेंशन पोजीशन एडजस्टमेंट सिस्टम है। वाटर पंप और वैक्यूम कैलिब्रेटर के कीमती लेआउट के साथ, पीवीसी प्रोफाइल को तेजी से आकार दिया जाएगा और ठंडा किया जाएगा। कैलिब्रेशन टेबल की पर्याप्त लंबाई पीवीसी प्रोफाइल के आकार को सुनिश्चित करती है।

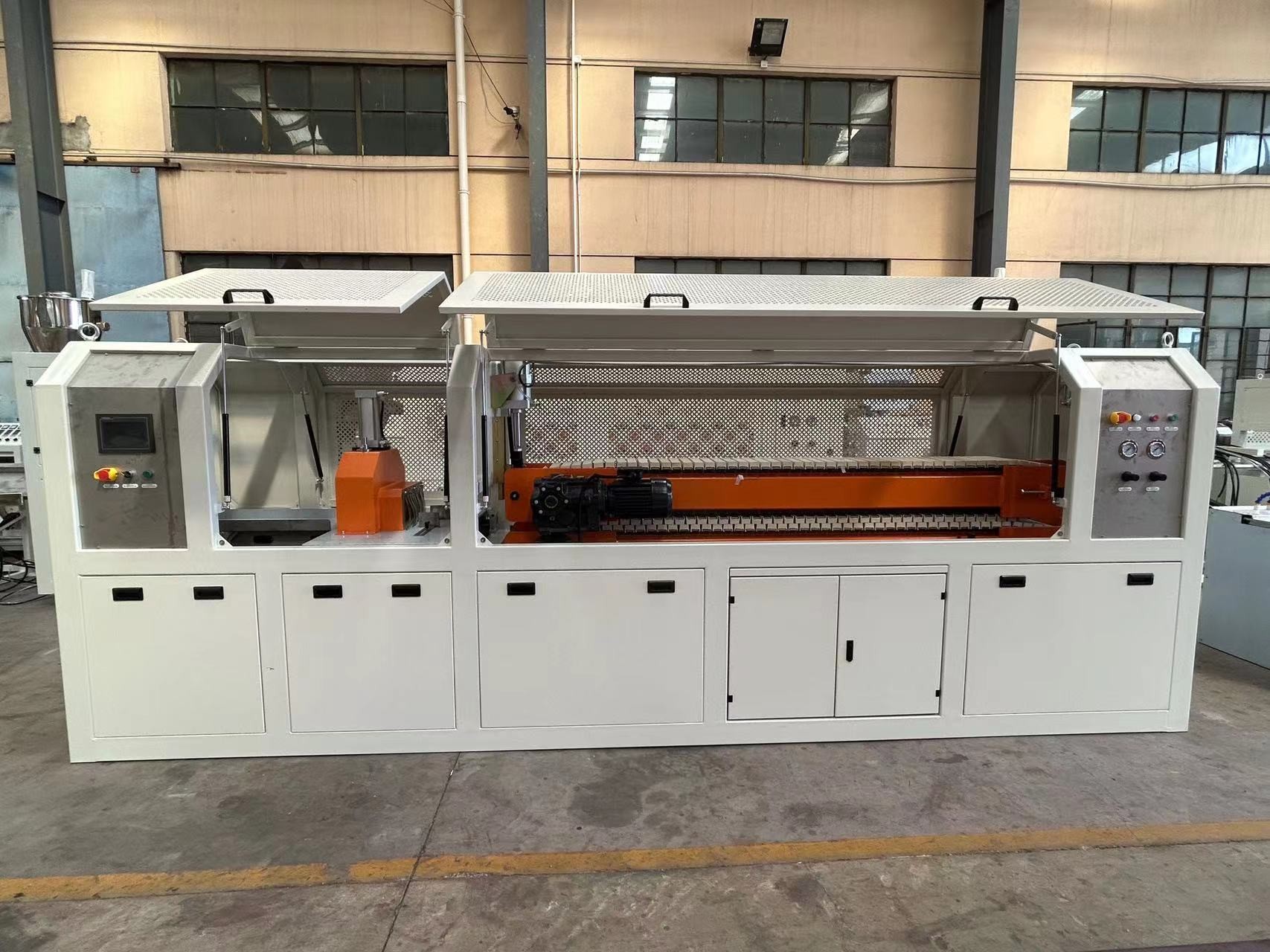

हॉल-ऑफ
प्रत्येक क्रॉलर ट्रैक के साथ बल वितरण में पर्याप्त हॉलिंग बल होता है। हम हॉल-ऑफ मशीन के लिए अच्छी गुणवत्ता वाला रबर प्रदान करते हैं। न्यूमेटिक प्रेशर आसान समायोजन और उत्पाद सुरक्षा के लिए अनुकूल है।
कटर
यह सॉ कटिंग विधि अपनाता है। यह पीवीसी प्रोफाइल को उसकी आंतरिक संरचना को नुकसान पहुंचाए बिना काटने के लिए पर्याप्त तेज है।
स्टैकर
कटे हुए उत्पाद को एक-एक करके स्टैकर पर रखा जाएगा। और श्रमिक उन्हें एक बंडल में पैक करेंगे। यह ले जाने और परिवहन के लिए उपयोगी है।
