400-710मिमी पीवीसी पाइप एक्सट्रूज़न लाइन 92/188 110KW मोटर के साथ
400-710मिमी पीवीसी पाइप का डिज़ाइन:
बड़े पीवीसी पाइप के लिए, इसका उपयोग अक्सर औद्योगिक जल आपूर्ति पाइप में किया जाता है। यह सऊदी अरब और मध्य पूर्व के देशों में व्यापक रूप से उपयोग किया जाता है। बड़े व्यास वाले पाइप के लिए, इसकी क्षमता 800-1000 किग्रा/घंटा तक हो सकती है। हमारे पास बड़े व्यास वाले पीवीसी पाइप में बहुत अनुभव है। इस लाइन के लिए, हम स्थिर एक्सट्रूज़न गति सुनिश्चित करने के लिए 92/188 110kw एक्सट्रूडर अपनाते हैं। मोल्ड सामग्री तापमान संवेदक उपकरण के साथ 40Cr को अपनाती है। मोटर सीमेंस-बेइड (चीन में संयुक्त उद्यम) है। इसमें 6 मीटर लंबा वैक्यूम टैंक और चार क्रॉलर ट्रैक हॉल-ऑफ हैं।
पीवीसी पाइप के एक्सट्रूज़न प्रक्रिया में, किन बिंदुओं पर ध्यान देना चाहिए
सीपीवीसी (क्लोरीनेटेड पॉलीविनाइल क्लोराइड) पाइपों की एक्सट्रूज़न प्रक्रिया के दौरान, उच्च गुणवत्ता वाले पाइपों के उत्पादन को सुनिश्चित करने के लिए कई बिंदुओं पर सावधानीपूर्वक ध्यान देने की आवश्यकता होती है। यहाँ कुछ मुख्य बिंदु दिए गए हैं:
1. **सामग्री प्रबंधन और मिश्रण**:
- एक समान फैलाव और सामग्री में स्थिरता प्राप्त करने के लिए सीपीवीसी रेजिन और एडिटिव्स के उचित प्रबंधन और मिश्रण को सुनिश्चित करें। सीपीवीसी यौगिक के वांछित गुणों को बनाए रखने के लिए उचित मिश्रण महत्वपूर्ण है।
2. **तापमान नियंत्रण**:
- एक्सट्रूज़न तापमान की सावधानीपूर्वक निगरानी और नियंत्रण करें, क्योंकि सीपीवीसी सामग्री में प्रसंस्करण के लिए विशिष्ट तापमान आवश्यकताएं होती हैं। सामग्री के क्षरण को रोकने और उचित पिघल प्रवाह सुनिश्चित करने के लिए तापमान को अनुशंसित सीमा के भीतर बनाए रखें।
3. **स्क्रू डिज़ाइन और कॉन्फ़िगरेशन**:
- सीपीवीसी सामग्री के प्रसंस्करण के लिए विशेष रूप से डिज़ाइन किए गए एक्सट्रूडर स्क्रू का उपयोग करें। स्क्रू डिज़ाइन को पिघल के पर्याप्त मिश्रण और समरूपीकरण प्रदान करना चाहिए, जबकि सामग्री के क्षरण से बचने के लिए कतरनी ताप को कम करना चाहिए।

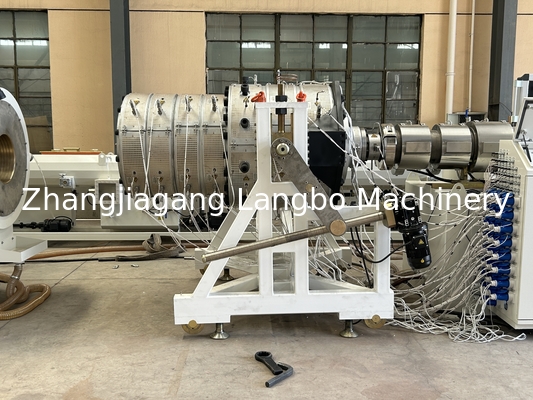

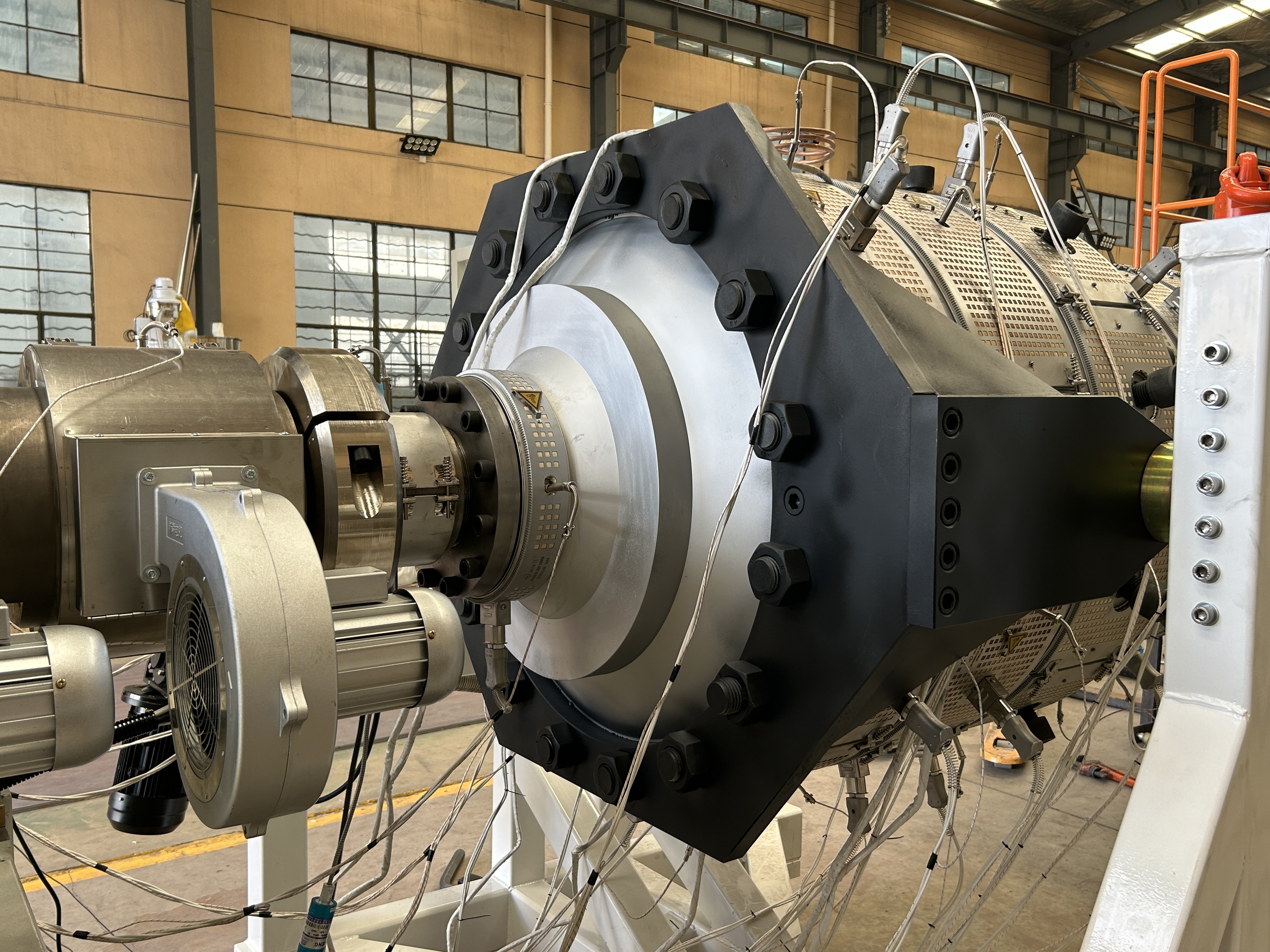

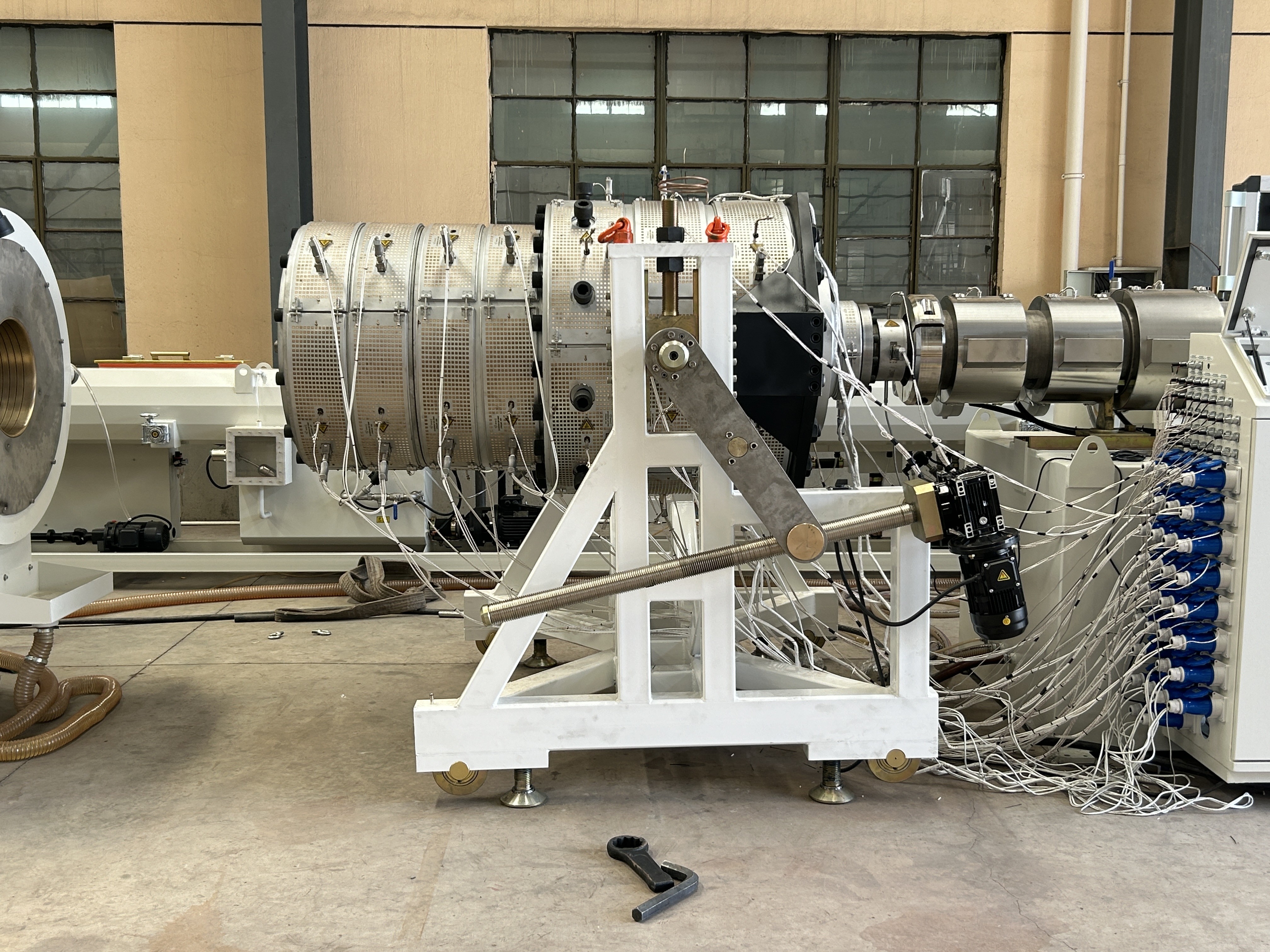

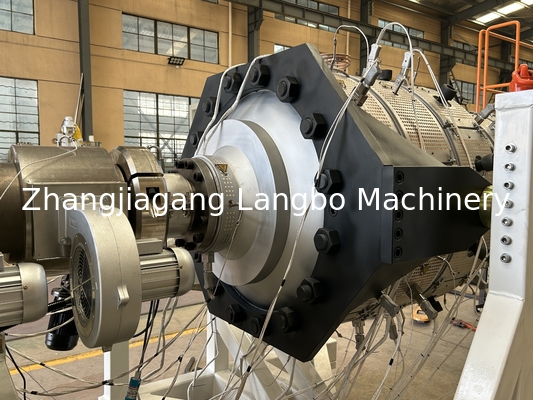

4. **डाई डिज़ाइन और कैलिब्रेशन**:
- सुनिश्चित करें कि डाई डिज़ाइन सीपीवीसी पाइप एक्सट्रूज़न के लिए उपयुक्त है, जिसमें लगातार दीवार की मोटाई और व्यास वाले पाइपों का उत्पादन करने के लिए उचित आयाम और ज्यामिति हो। पाइप के समान आयाम प्राप्त करने के लिए डाई को ठीक से कैलिब्रेट करें।
5. **कूलिंग और क्वेंचिंग**:
- एक्सट्रूडेड सीपीवीसी पाइप को तेज़ी से ठंडा करने और उसके आयामों को सेट करने के लिए प्रभावी कूलिंग और क्वेंचिंग सिस्टम लागू करें। पाइप के मुड़ने या विकृत होने से रोकने और आयामी स्थिरता सुनिश्चित करने के लिए उचित कूलिंग आवश्यक है।
6. **पुलिंग और साइज़िंग**:
- वांछित आयाम और सतह फिनिश प्राप्त करने के लिए सीपीवीसी पाइप की पुलिंग गति और साइज़िंग को नियंत्रित करें। उचित पुलिंग और साइज़िंग पाइप की लंबाई के दौरान पाइप व्यास और दीवार की मोटाई में एकरूपता सुनिश्चित करती है।
7. **निगरानी और गुणवत्ता नियंत्रण**:
- एक्सट्रूडेड सीपीवीसी पाइपों में किसी भी दोष या असंगतियों का पता लगाने के लिए एक व्यापक निगरानी और गुणवत्ता नियंत्रण प्रणाली लागू करें। विनिर्देशों और मानकों के अनुपालन को सुनिश्चित करने के लिए नियमित निरीक्षण और परीक्षण करें।
एक्सट्रूज़न प्रक्रिया के दौरान इन बिंदुओं का सावधानीपूर्वक प्रबंधन करके, निर्माता उच्च गुणवत्ता वाले सीपीवीसी पाइपों का उत्पादन कर सकते हैं जो आवश्यक विनिर्देशों और प्रदर्शन मानकों को पूरा करते हैं।
एक्सट्रूज़न लाइन विवरण:

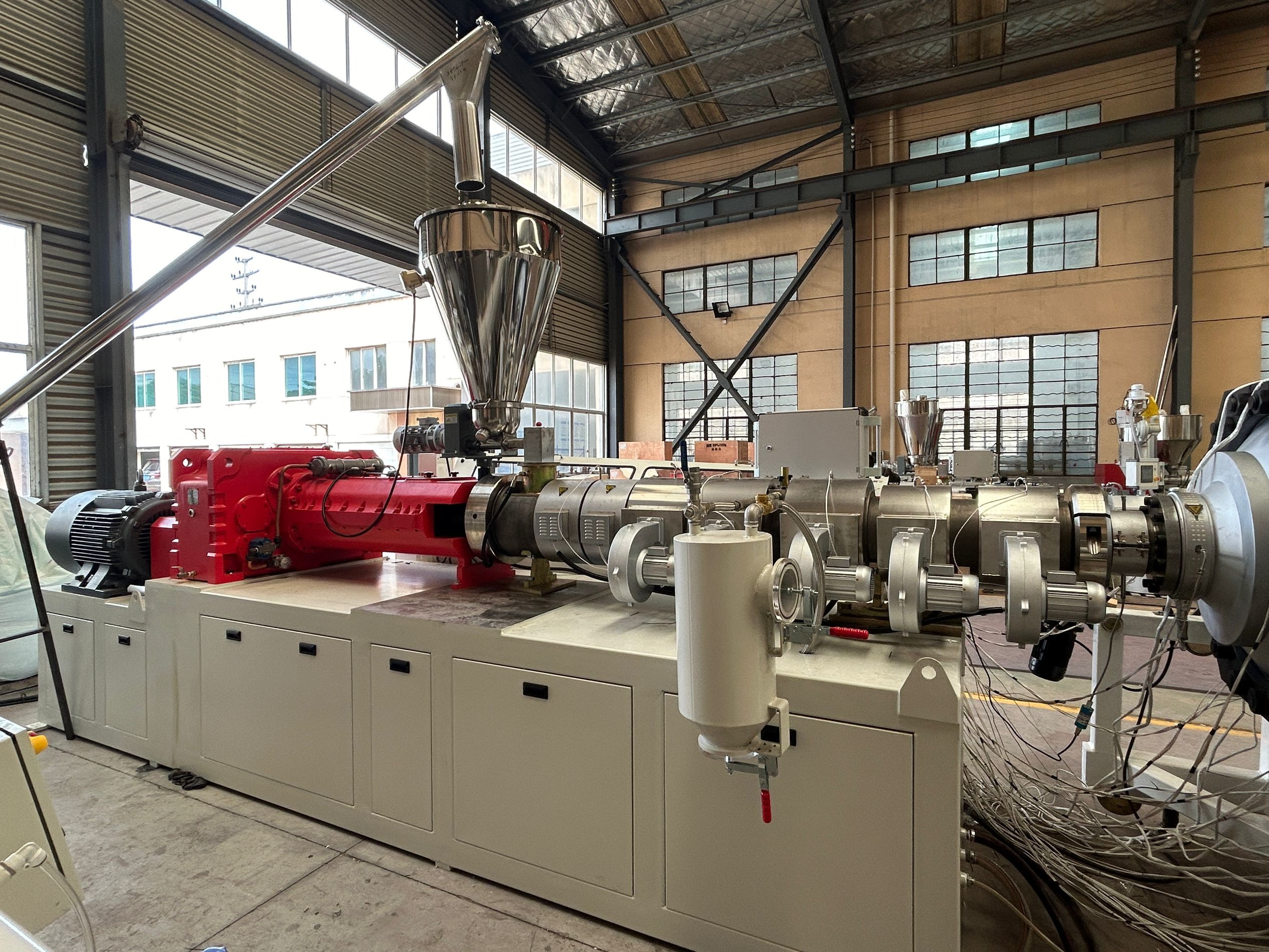

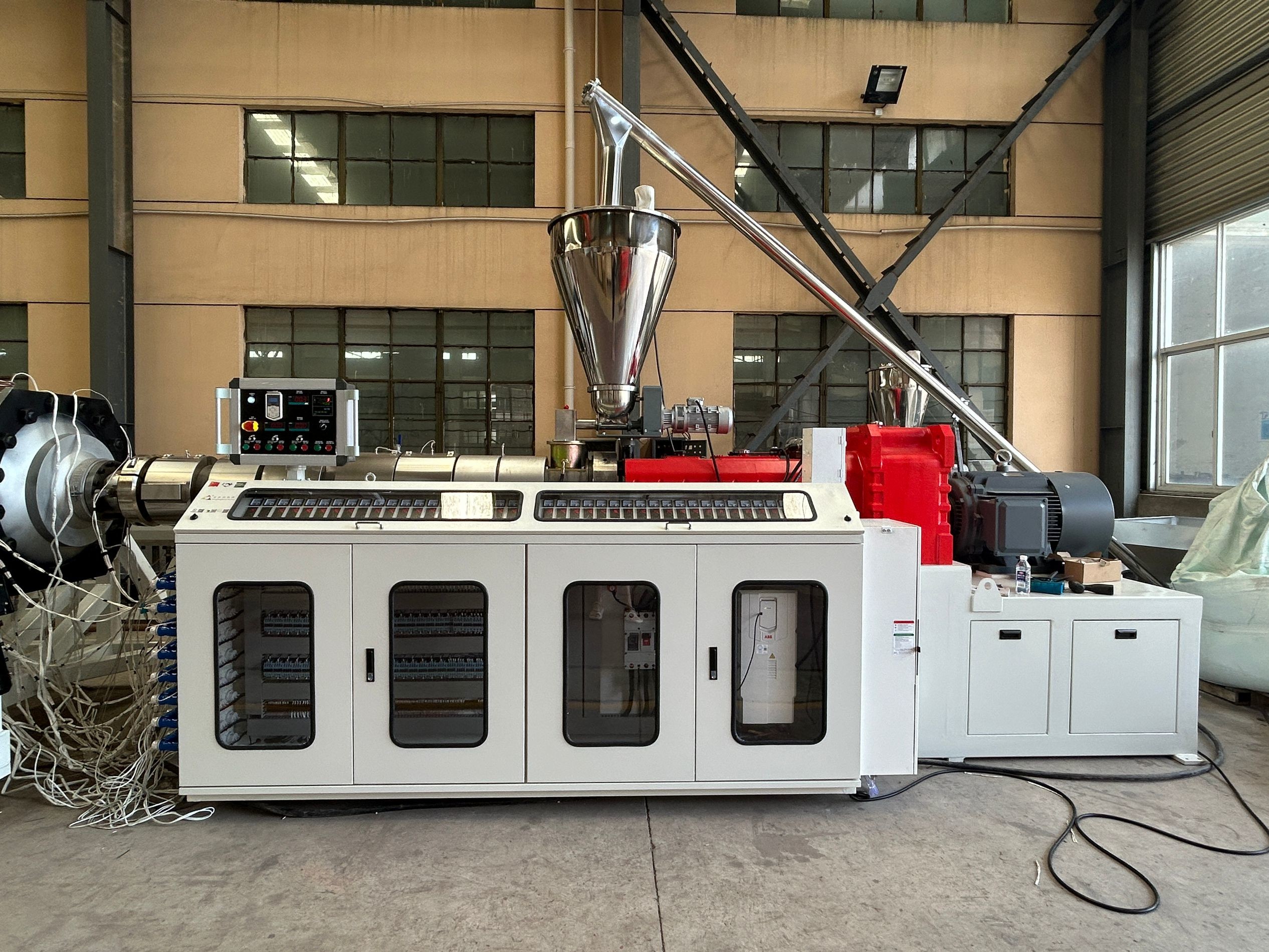

ट्विन स्क्रू एक्सट्रूडर मशीन
उत्पादन स्थिरता, दक्षता और मशीन स्थायित्व सुनिश्चित करने के लिए एक्सट्रूडर शीर्ष ब्रांड घटकों के साथ तैयार किए गए हैं। पीवीसी सामग्री की चिपचिपी विशेषता के कारण, हम धक्का बल सुनिश्चित करने के लिए एक्सट्रूज़न लाइन के लिए 110kw अपनाते हैं। इस बीच, हमारे स्क्रू और बैरल को उच्च संक्षारक पात्रों को रोकने के लिए विशेष रूप से डिज़ाइन किया गया है।

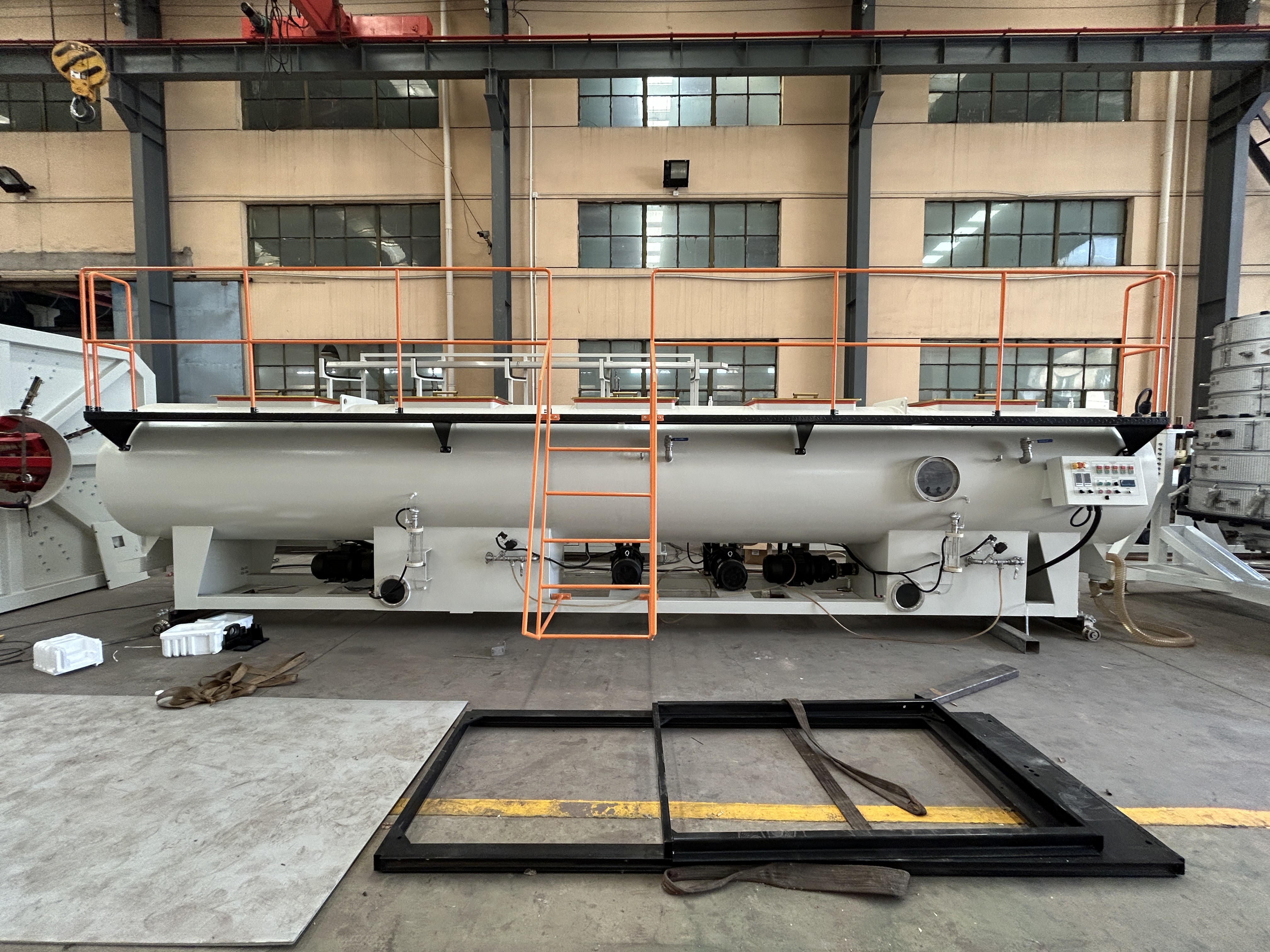

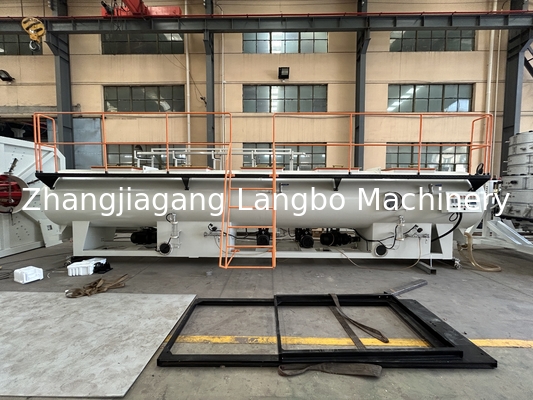

वैक्यूम कैलिब्रेशन और कूलिंग टैंक
वैक्यूम कैलिब्रेशन टैंक दो चैंबर संरचना को अपनाता है: वैक्यूम कैलिब्रेशन और कूलिंग भाग। वैक्यूम टैंक और स्प्रे कूलिंग टैंक दोनों स्टेनलेस 304 स्टील को अपनाते हैं। उत्कृष्ट वैक्यूम प्रणाली पाइपों के लिए सटीक साइज़िंग सुनिश्चित करती है। हमने वैक्यूम और कूलिंग टैंक को 8 मीटर तक लंबा कर दिया है। बहुत लंबे कूलिंग प्रक्रिया के साथ, पीवीसी पाइप को अच्छी तरह से ठंडा किया जा सकता है और बेहतर सतह हो सकती है।
हॉल-ऑफ यूनिट
हम हॉल-ऑफ मशीन पर चार क्रॉलर ट्रैक अपनाते हैं, जो उत्पादित पाइप को स्थिर और सुचारू रूप से चलने की गारंटी देता है। हॉल-ऑफ इकाइयां सामान्य नियंत्रण को समायोजित करके निश्चित उत्पादन आवश्यकता के आधार पर टेलरिंग हॉलिंग मॉडल बना सकती हैं।
कटिंग यूनिट
उच्च सटीकता एनकोडर एक सटीक और स्थिर कटिंग लंबाई सुनिश्चित करता है। पीएलसी नियंत्रण प्रणाली के साथ, इसे विशिष्ट अनुप्रयोग के अनुसार मैन्युअल ऑपरेशन द्वारा काटा जा सकता है। पीवीसी सामग्री की उच्च संक्षारक विशेषता के कारण, कटिंग यूनिट की सभी सतहें स्टेनलेस स्टील 304 को अपनाती हैं। यह कटिंग मशीन के कार्य जीवन को सुनिश्चित करता है।
हमसे संपर्क करें:
सीपीवीसी पाइप पाइपों में एक नया और लोकप्रिय उत्पाद है। हमारे पास पीवीसी पाइप उत्पादन क्षेत्र में बहुत अनुभव है, यदि आप रुचि रखते हैं, तो कृपया मुझसे संपर्क करें। मैं टेलर समाधान बना सकता हूं और आपको पीवीसी पाइप उत्पादन के बहुत सारे कार्यशील वीडियो भेज सकता हूं। आपकी पूछताछ की प्रतीक्षा है।
