विशेष आकार की पीवीसी प्रोफाइल उत्पादन लाइन
उत्पाद का वर्णन
विशेष आकार की पीवीसी प्रोफाइल बनाने के लिए, हमारी एक्सट्रूज़न लाइन ग्राहकों की मांग के अनुरूप डिज़ाइन की गई है।हमारे ग्राहक हमें प्रोफाइल नमूना भेजते हैं जो वे उत्पादन करना चाहते हैंनमूना प्राप्त करने के बाद, हम मोल्ड डिजाइन करते हैं।
डिजाइन विवरणः
इस पीवीसी प्रोफाइल एक्सट्रूज़न लाइन के लिए, हमारे ग्राहक एक विशेष आकार की प्रोफाइल का उत्पादन करना चाहते हैं। इसलिए हम SJSZ55/110 22kw एक्सट्रूडर चुनते हैं। एक्सट्रूडर बटन द्वारा नियंत्रित किया जाता है।इसमें एबीबी इन्वर्टर और श्नाइडर इलेक्ट्रिकल ठेकेदार हैं. मोल्ड विशेष रूप से प्रोफाइल को अच्छा प्रदर्शन रखने के लिए संसाधित किया जाता है। हमारी कैलिब्रेशन टेबल 8 मीटर लंबी है। कैलिब्रेशन टेबल के लिए सभी कनेक्शन भागों 3 मिमी SUS304 है।हमारे हॉल-ऑफ रबड़ प्रोफाइल के खींचने बल सुनिश्चित करने के लिए विशेष वक्रता हैइस लाइन के परीक्षण के दौरान, हमारी मशीन सही प्रोफ़ाइल निकालती है।
विनिर्देश
| मॉडल | LB180 | LB240 | £300 | LB600 |
| उत्पादों की अधिकतम चौड़ाई ((मिमी) | 180 | 240 | 300 | 600 |
| पेंच मॉडल | SJ55/110 | SJ65/132 | SJ65/132 | SJ80/156 |
| मोटर शक्ति | 22 किलोवाट | 37 किलोवाट | 37 किलोवाट | 55 किलोवाट |
| ठंडा पानी ((m3/h) | 5 | 7 | 7 | 10 |
| कंप्रेसर ((m3/h) | 0.2 | 0.3 | 0.3 | 0.4 |
| कुल लंबाई ((m) | 18 मीटर | 22 मीटर | 22 मीटर | 25 मीटर |
उत्पाद का विवरण

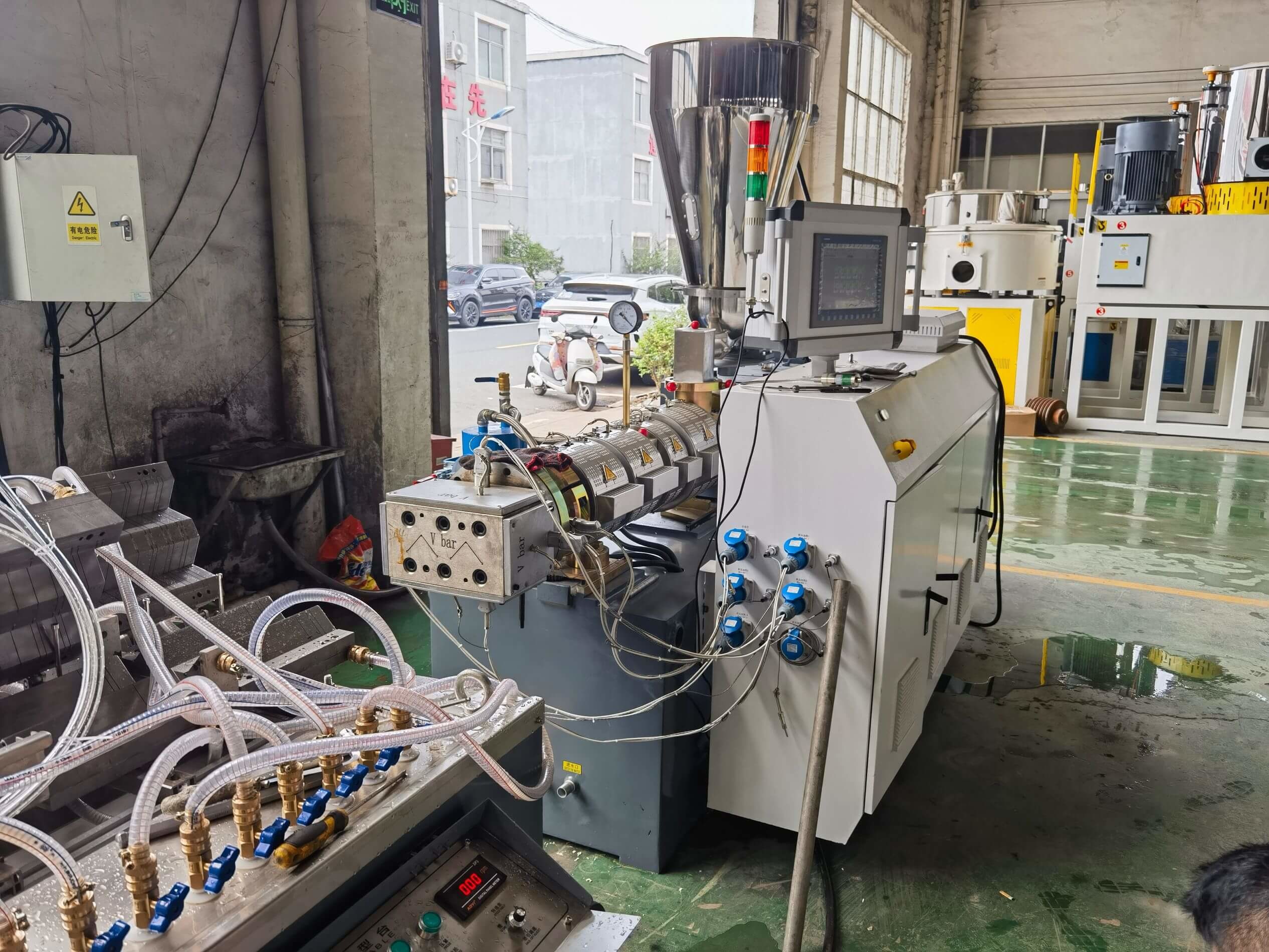

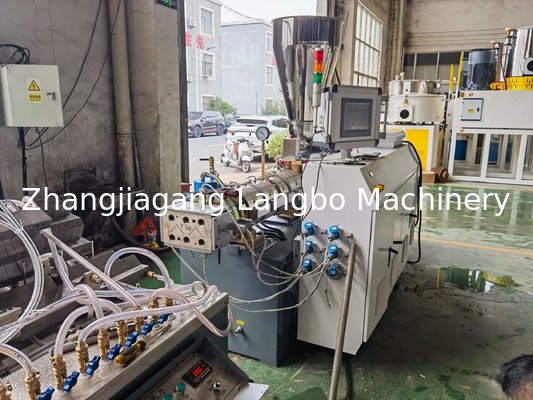

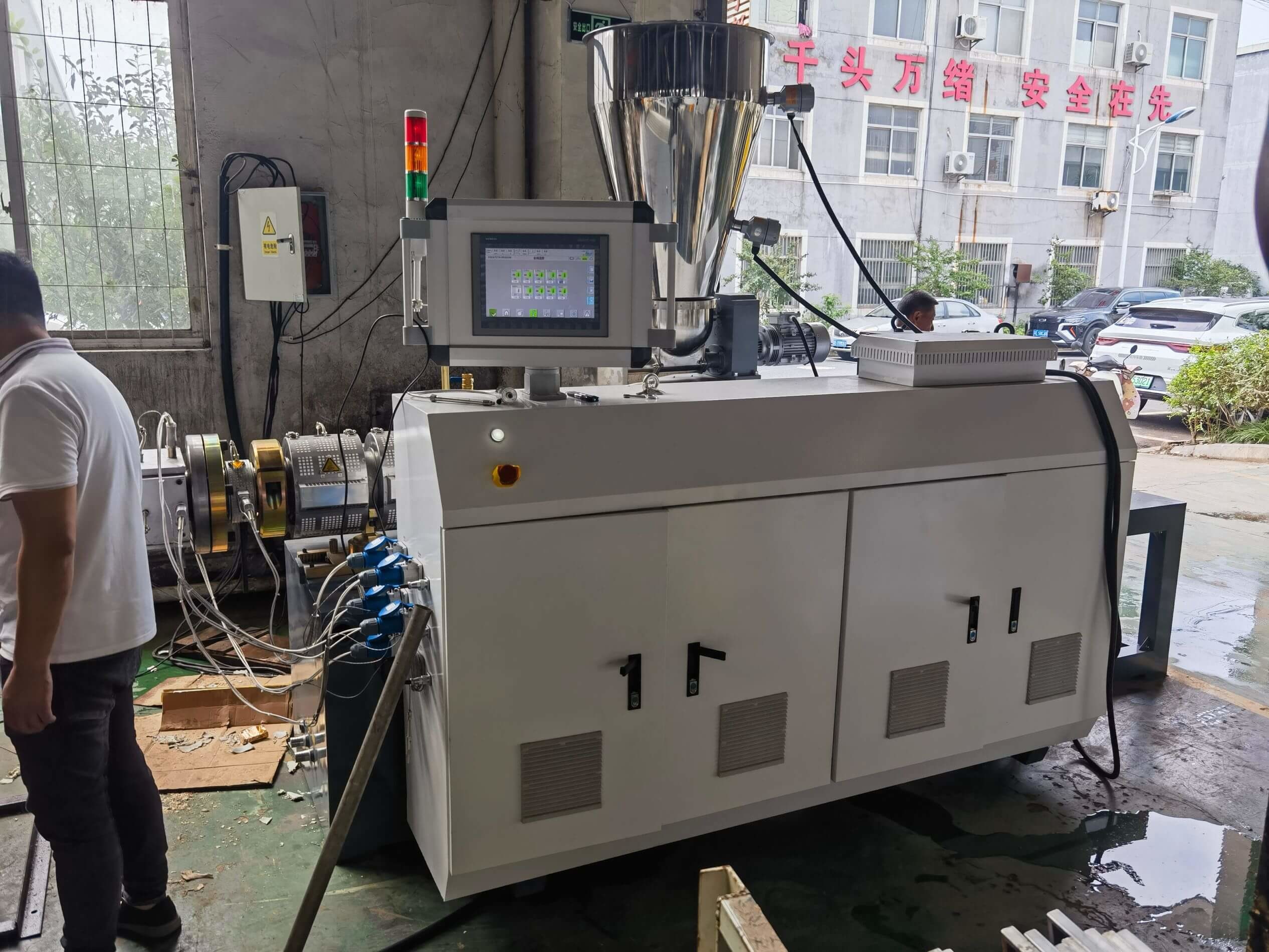

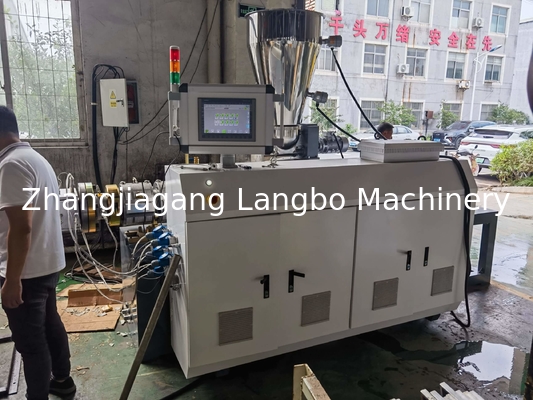

शंक्वाकार ट्विन स्क्रू एक्सट्रूडर
पेंचों को विशेष रूप से सूखे पीवीसी पाउडर मिश्रण के प्रसंस्करण के लिए डिज़ाइन और निर्मित किया गया है।हमारे शंक्वाकार जुड़वां पेंच extruder डिजाइन कच्चे माल की सुविधा को पूरा homogeneous मिश्रण सुनिश्चित, बेहतर प्लास्टिफिकेशन और ले जाने की दक्षता। स्थायी चुंबक सिंक्रोनस मोटर एक्सट्रूडर के लिए उच्च ऊर्जा दक्षता प्रदान करते हैं। पीएलसी नियंत्रण प्रणाली से लैस,यह एक साइट में पूरे उत्पादन लाइन को नियंत्रित करने का एहसास हुआ.
मोल्ड
हमारे मोल्ड 40Gr फोर्जिंग और सतह पर कठोर क्रोम लेपित द्वारा संसाधित किया जाता है। पूरे वैक्यूम कैलिब्रेटिंग आस्तीन का सामग्री तांबा है

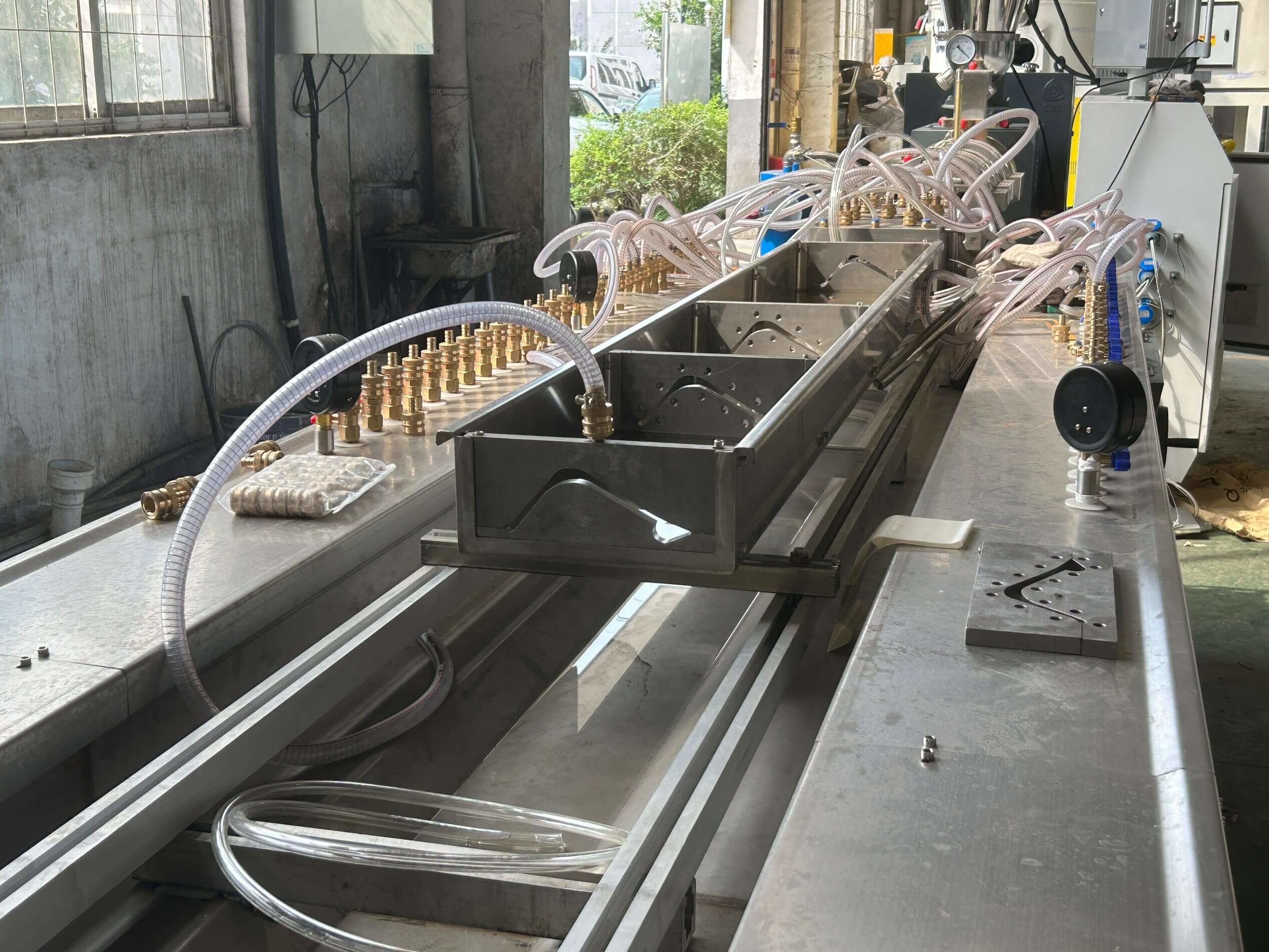

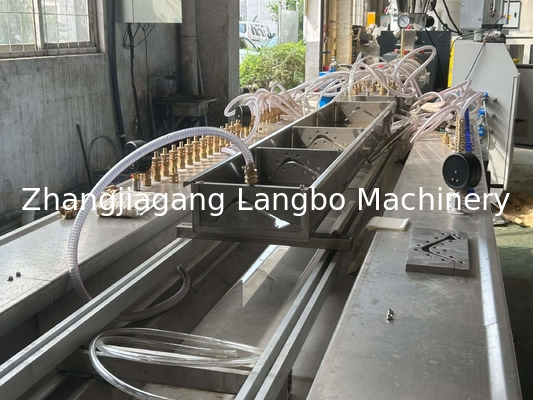

कैलिब्रेशन तालिका
कैलिब्रेशन टेबल में स्थिर स्टील फ्रेम है और पूरे शरीर की सामग्री SUS 304 स्टेनलेस स्टील है। हमारे पास बहु-आयामी स्थिति समायोजन प्रणाली है।पानी के पंपों और वैक्यूम कैलिब्रेटर के कीमती लेआउट के साथ, पीवीसी प्रोफाइल तेजी से आकार और ठंडा हो जाएगा। कैलिब्रेशन टेबल की पर्याप्त लंबाई पीवीसी प्रोफाइल के आकार सुनिश्चित करती है

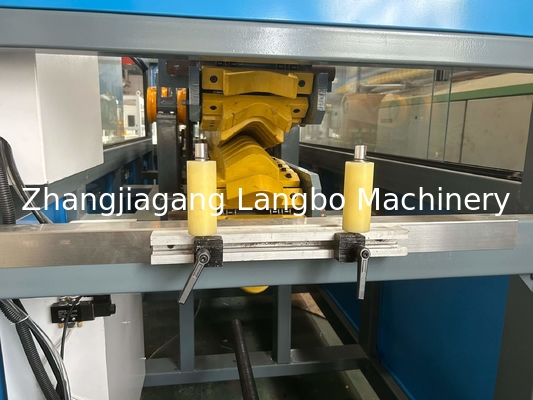

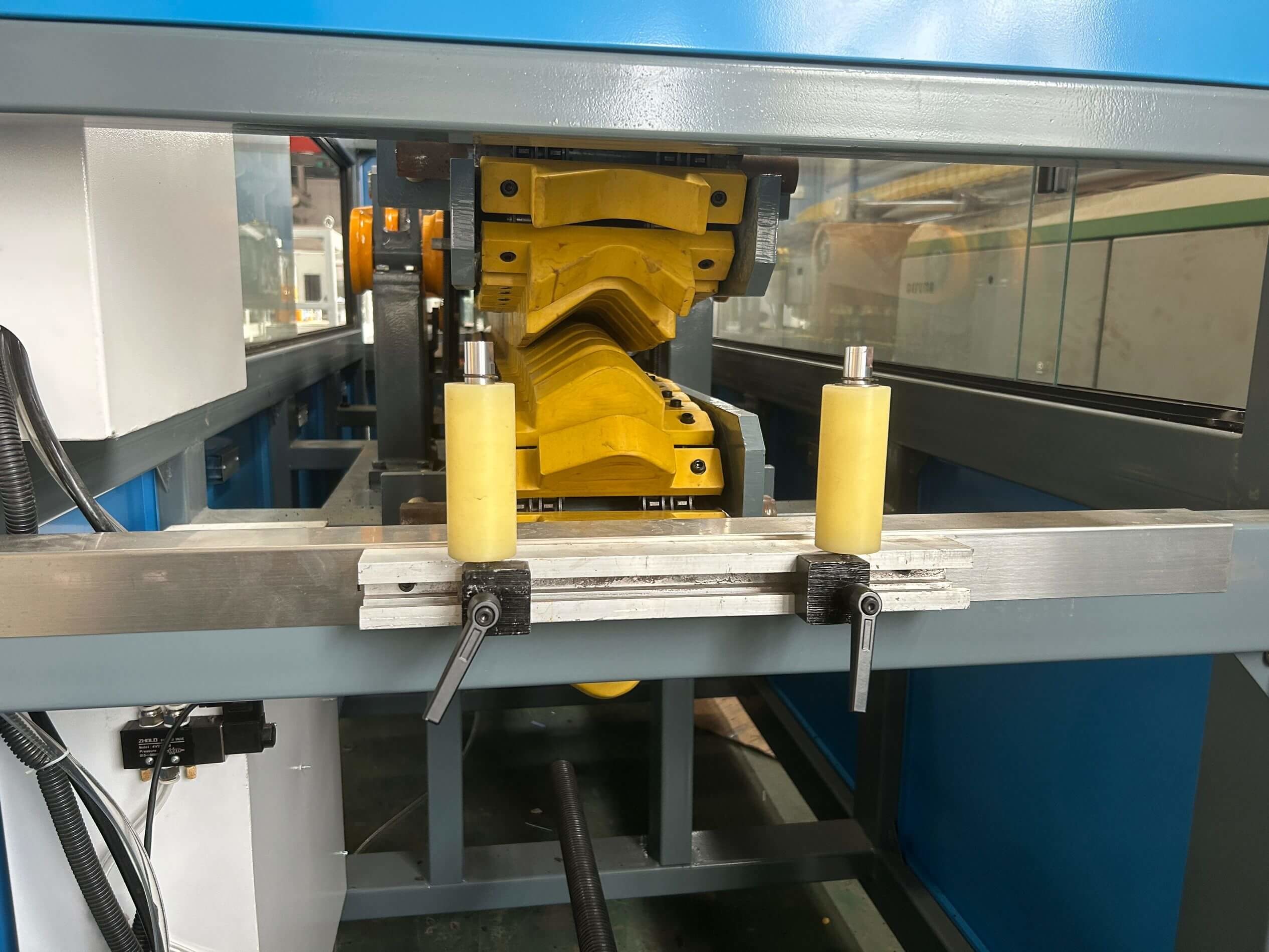

प्रस्थान
प्रत्येक कैटरपिलर के साथ बल वितरण पर्याप्त खींचने की शक्ति है। हम खींचने की मशीन के लिए अच्छी गुणवत्ता वाले रबर की पेशकश करते हैं।वायवीय दबाव आसान समायोजन और उत्पाद सुरक्षा के लिए अनुकूल है.

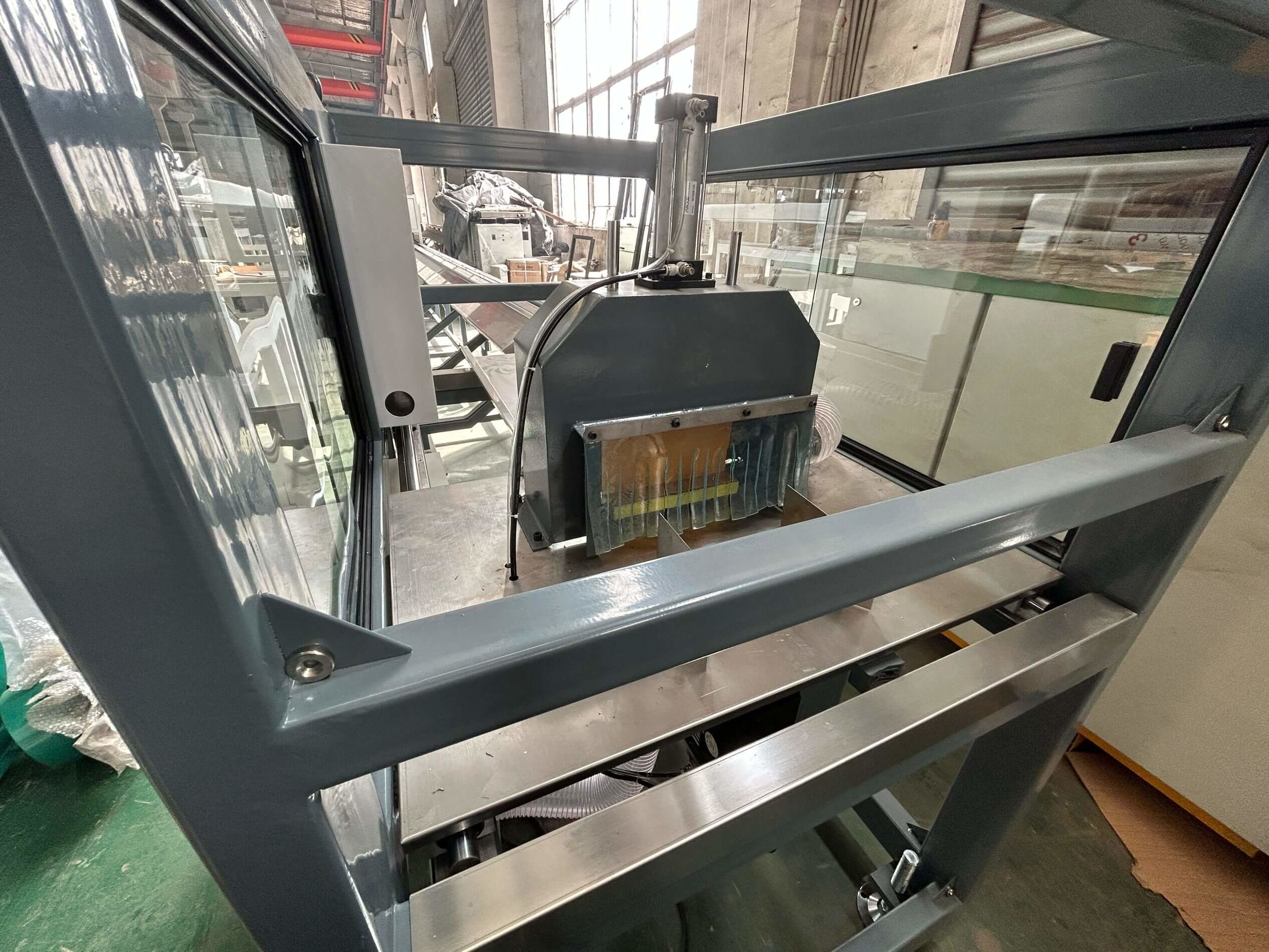

कटर
यह पीवीसी प्रोफाइल को उसकी आंतरिक संरचना को नष्ट किए बिना काटने के लिए पर्याप्त तेज है।

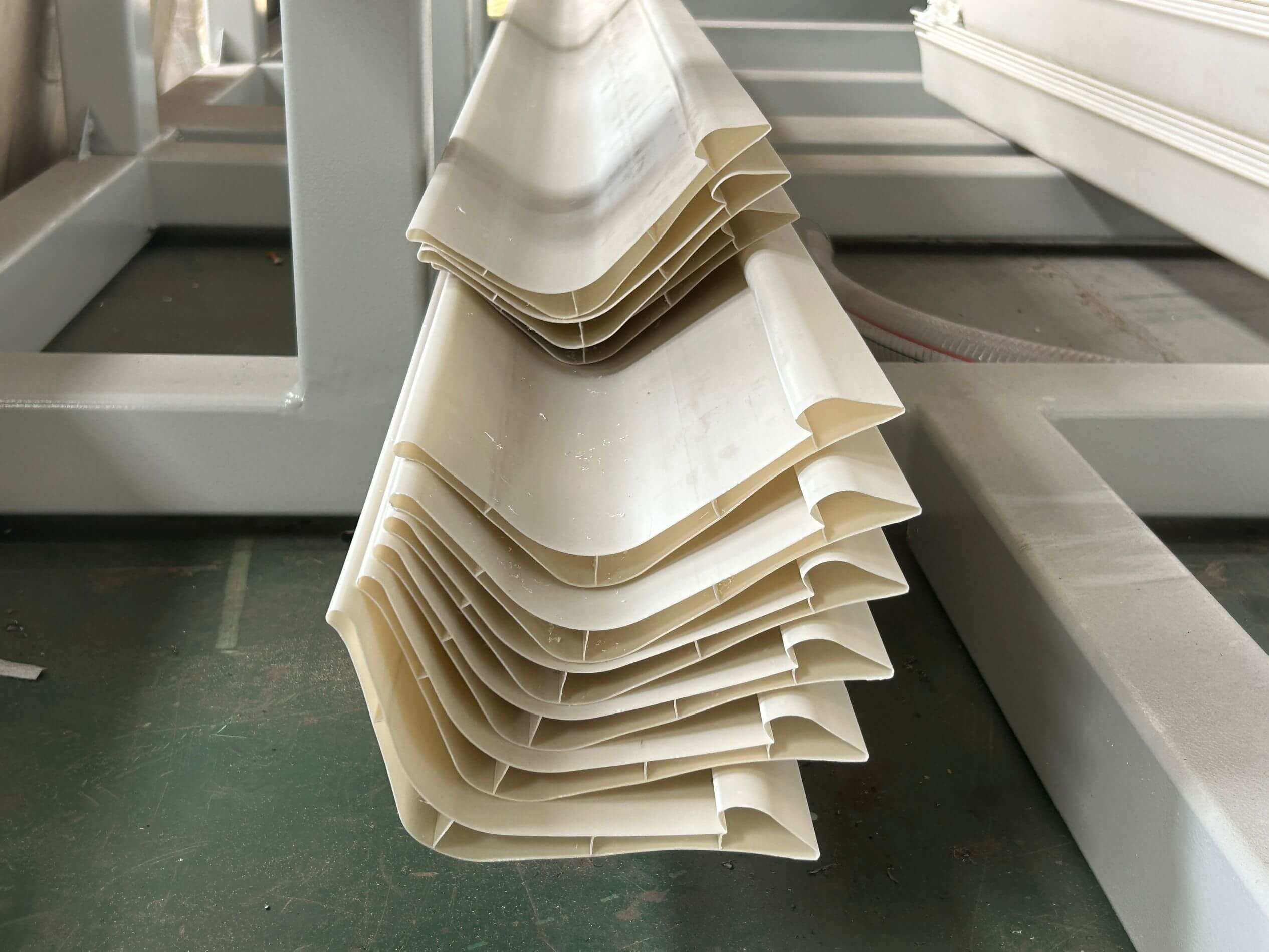

तैयार उत्पाद
एक्सट्रूडेड उत्पादों में जटिल संरचना और चिकनी सतह होती है।
