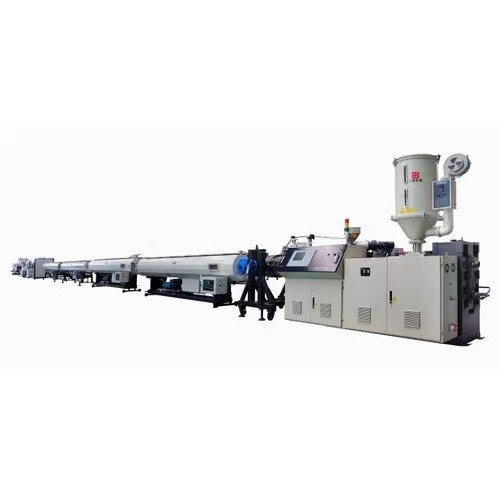

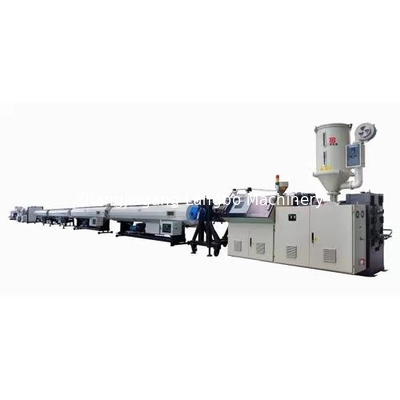

प्लास्टिक विद्युत कंडक्ट और सीवेज वाटर पीवीसी पाइप एक्सट्रूज़न लाइन
सामान्य परिचय:
यह प्लास्टिक पीवीसी, यूपीवीसी इलेक्ट्रिक वाटर पाइप एक्सट्रूज़न बनाने की मशीन मुख्य रूप से कृषि/पानी आपूर्ति/निकास पाइप, वास्तु जल आपूर्ति/निकास पाइप,केबल बिछाने के लिए पाइप आदियह पीवीसी पाइप एक्सट्रूज़न लाइन पीवीसी पाउडर के कुशल एक्सट्रूज़न को सुनिश्चित करने के लिए उन्नत डिजाइन अवधारणा को अपनाती है।प्लास्टिक एक्सट्रूज़न की एकरूपता सुनिश्चित करने के लिए plasticization पेंच डिजाइन की अनूठी अवधारणा के साथ संयुक्त, उच्च क्षमता उत्पादन।
पीवीसी पाइप बनाने की मशीनउत्पादन लाइन में एसजेजे श्रृंखला शंकु दोहरे पेंच extruder, मोल्ड, वैक्यूम शीतलन टैंक, स्प्रे शीतलन टैंक ((बड़े आकार के पाइप के लिए), खींच-ऑफ मशीन, काटने की मशीन, स्टैकर, आदि शामिल हैं।इसके लिए कुछ सहायक मशीनरी की भी आवश्यकता है।उदाहरण के लिए, गर्म और ठंडा मिक्सर, क्रशर, फ्रिलिंग मशीन, बेलिंग मशीन, आदि। गर्म और ठंडा मिक्सर आवश्यक है, अन्य वैकल्पिक हैं
| मॉडल/डेटा | पाइप व्यास | एक्सट्रूडर मॉडल | गति | अधिकतम क्षमता |
| FP63 | 16-63 मिमी | LSZ51/105 | 1-10 मीटर/मिनट | 120 किलोग्राम/घंटा |
| FP160 | 75-200 मिमी | LSZ65/132 | 1.5-5 मीटर/मिनट | 260 किलोग्राम/घंटा |
| FP400 | 200-400 मिमी | LSZ80/156 | 0.5-1.5m/min | 400 किलोग्राम/घंटा |
| FP630 | 400-630 मिमी | LSZ92/188 | 0.1-0.8m/min | 650 किलोग्राम/घंटा |
विवरण:
शंक्वाकार डबल स्क्रू एक्सट्रूडर
भोजन प्रणालीःमोटर शक्तिः 1.5kw;फोर्स फीडर मोटर टाइमिंगःएबीबी इन्वर्टर
भाड़ में जाओःपेंच का व्यासः 92/188 मिमी; पेंच की सामग्रीः 38CrMoAl
बैरल:सामग्रीः 38CrMoAlA; हीटिंग मोडः कास्ट एल्यूमीनियम + स्टेनलेस स्टील कवरिंग; शीतलन विधिः हवा के झोंके
पीवीसी पाइप एक्सट्रूज़न मोल्ड
सामग्रीः40Cr द्वारा निर्मित। आंतरिक सतह पॉलिश
पाइप मोटाई नियंत्रणः2 अलग-अलग पाइप दीवार मोटाई के साथ
कैलिब्रेशन मोल्ड सामग्रीःपहनने योग्य टिन कांस्य ZQSn5-2-5

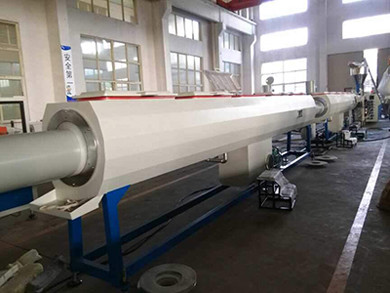

वैक्यूम कैलिब्रेशन टैंक
आयाम:लंबाईः 4000 मिमी
वैक्यूम पंप:हाइड्रोसियल वैक्यूम पंप शक्तिः 2.2kw x2
जल पंप:शक्तिः 3KW x 2
टैंक सामग्रीः स्टेनलेस स्टील, सीमा स्विच; जलरोधी सुरक्षा के साथ इलेक्ट्रिक कैबिनेट

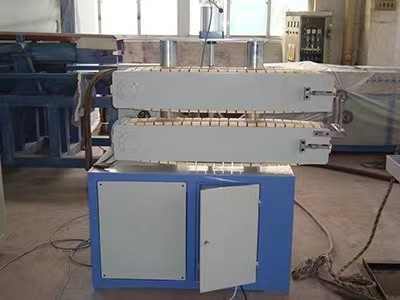

पाइप हटाने की मशीनें
प्रस्थान की लंबाई:1000 मिमी
मोटर शक्तिः0.55KW×4 सेट
निकालने की गति:1.1KW×2सेट इन्वर्टर
निकालने की गति:0.5~12 मीटर/मिनट

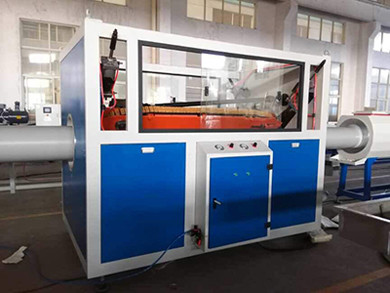

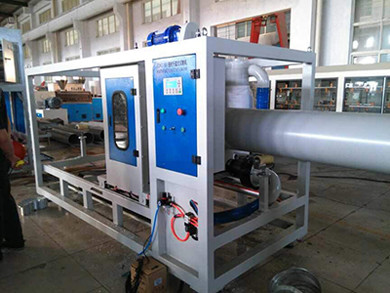

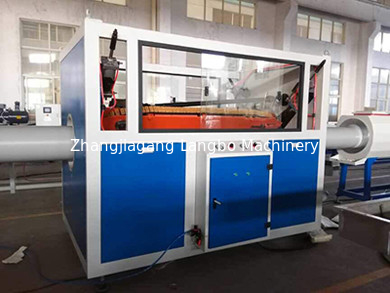

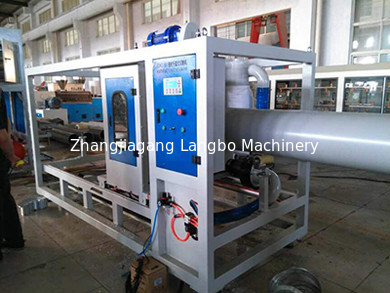

पाइप कटर
काटने की पाइप व्यास का दायरा: 16~40 मिमी
चादर का व्यास: 230 मिमी
कटर मोटर की शक्तिः0.75KW×2 सेट
ब्लेड ब्रैकेट अनुदैर्ध्य चलती दूरीः 500 मिमी

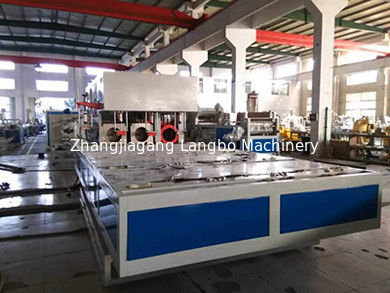

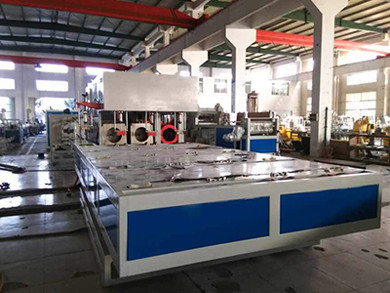

पाइप स्टैकर
स्टैकर की लंबाईः2 मीटर
समर्थन-बोर्डः0.8 मिमी स्टेनलेस स्टील बोर्ड
कार्य पद्धति:वायवीय, स्ट्रोक स्विच सोलेप्लेट के साथ, निश्चित लंबाई काटने के संकेत प्रदान करने के लिए
