बड़े व्यास एचडीपीई पाइप एक्सट्रूज़न लाइन / मशीन
| एचडीपीई सामग्री | उत्तरी यूरोप HE3940-LS |
| उत्पादन पाइप व्यास रेंज | Ø500—Ø1200mm |
| लागू मोटाई रेंज | Ø1200×88.2~Ø500×19.1 |
| उत्पादन लाइन ढुलाई गति | 0.04-0.6 मी/मिनट |
| अधिकतम आउटपुट | 1150-1200 किग्रा / घंटा |
| आयाम | 71000×3200×3300 मिमी |
| LBS100-40 सिंगल स्क्रू एक्सट्रूडर | 1 सेट |
| LBPZ-1200PE वैक्यूम टैंक A (2m) | 1 सेट |
| LBPZ-1200PE वैक्यूम टैंक बी (10m) | 1 सेट |
| LBPL-1200PE स्प्रे टैंक | 3 सेट्स |
| LBPQ10-1200 टेन-कैटरपिलर हॉल-ऑफ़ यूनिट | 1 सेट |
| LB500-1200 PE स्वारफ्लेस कटर | 1 सेट |
| FLJ--1200 पाइप सामग्री सहायक फ्रेम | 1 सेट |
| LBS40-25 कलर स्ट्रिप | 1 सेट |
| Ø500-Ø1200 पीई पाइप एक्सट्रूज़न मोल्ड | 1 सेट |
लंबे समय और निरंतर नवाचार और परीक्षण के माध्यम से, लैंगबो मशीनरी ने नई पीढ़ी के पीई पाइप विकसित किए हैं
उच्च स्वचालन, उच्च गति, उच्च विश्वसनीयता, कम ऊर्जा खपत के साथ एक्सट्रूज़न लाइन।
प्रक्रिया प्रवाह
कच्चा माल - लोडर - हॉपर ड्रायर - एक्सट्रूडर - मोल्ड - वैक्यूम टैंक - कूलिंग टैंक - मशीन बंद करना - मशीन काटना - स्टैक रॉक (वाइंडर)
मुख्य मशीन सूची
1. एक्सट्रूडर
पेंच डिजाइन के लिए 33:1 एल/डी अनुपात के आधार पर, हमने 38:1 एल/डी अनुपात विकसित किया है।33:1 की तुलना में
अनुपात, 38:1 अनुपात में 100% प्लास्टिककरण का लाभ है, उत्पादन क्षमता में 30% की वृद्धि, बिजली की खपत कम करें
30% तक और लगभग रैखिक एक्सट्रूज़न प्रदर्शन तक पहुँचें।
2. मरो सिर
मरो सिर सर्पिल संरचना लागू करते हैं, प्रत्येक सामग्री प्रवाह चैनल समान रूप से रखा जाता है।प्रत्येक चैनल
सामग्री प्रवाह सुचारू रूप से सुनिश्चित करने के लिए गर्मी उपचार और दर्पण चमकाने के बाद है।डाई हेड संरचना कॉम्पैक्ट है और
हमेशा 19 से 20Mpa तक स्थिर दबाव भी प्रदान करें।इस दबाव में पाइप की गुणवत्ता अच्छी और बहुत कम होती है
उत्पादन क्षमता पर प्रभावसिंगल लेयर या मल्टी-लेयर पाइप का उत्पादन कर सकते हैं।
3. वैक्यूम टैंक
वैक्यूम टैंक का उपयोग पाइप को आकार देने और ठंडा करने के लिए किया जाता है, ताकि मानक पाइप आकार तक पहुंच सके।हम डबल-चेंबर का उपयोग करते हैं
संरचना। बहुत मजबूत शीतलन और वैक्यूम फ़ंक्शन सुनिश्चित करने के लिए पहला कक्ष कम लंबाई में है।अंशशोधक के रूप में है
पहले कक्ष के सामने रखा गया है और पाइप का आकार मुख्य रूप से अंशशोधक द्वारा बनता है, यह डिज़ाइन त्वरित सुनिश्चित कर सकता है
और पाइप का बेहतर गठन और ठंडा करना।
4. शीतलक टैंक
पाइप को और ठंडा करने के लिए वाटर कूलिंग टैंक का उपयोग किया जाता है।
5. मशीन बंद करें
ढोना बंद मशीन पाइप को मजबूती से खींचने के लिए पर्याप्त कर्षण बल प्रदान करती है।विभिन्न पाइप आकार के अनुसार और
मोटाई, हमारी कंपनी कर्षण गति, पंजे की संख्या, प्रभावी कर्षण लंबाई को अनुकूलित करेगी।सुनिश्चित करने के लिए
मैच पाइप एक्सट्रूज़न गति और गति बनाने, कर्षण के दौरान पाइप के विरूपण से भी बचें

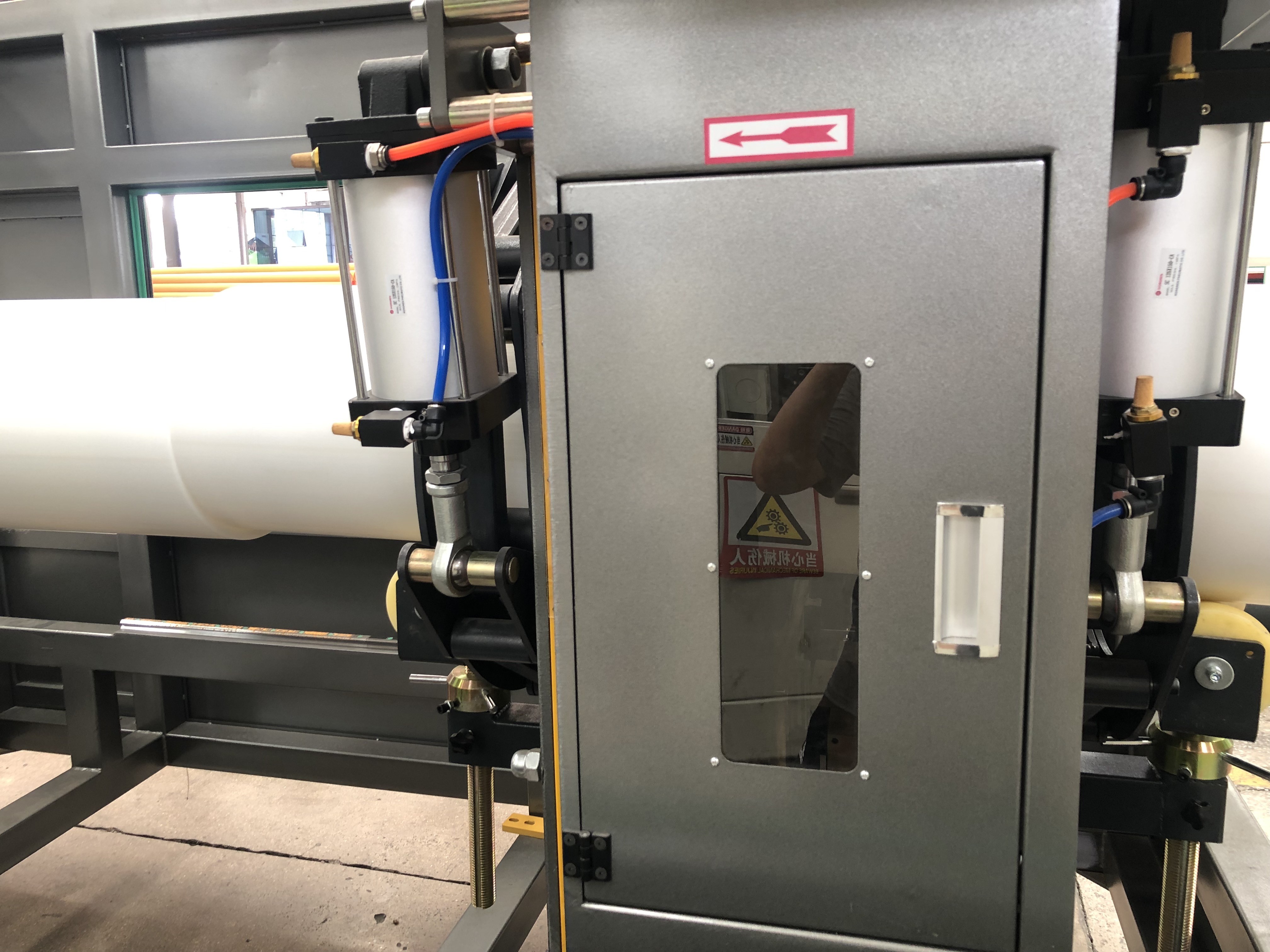

6. काटने की मशीन
सीमेंस पीएलसी द्वारा नियंत्रित कटिंग मशीन, सटीक कटिंग के लिए हॉल ऑफ यूनिट के साथ मिलकर काम कर रही है। ग्राहक
वे पाइप की लंबाई निर्धारित कर सकते हैं जिसे वे काटना चाहते हैं।एक काटने की प्रक्रिया की सिद्धि के लिए मल्टी-फीड-इन क्रियाएं
(ब्लेड और आरी की रक्षा करें, मोटे पाइप के लिए फंसे ब्लेड और आरी से बचाव करें और पाइप का कट फेस चिकना है)।
7. स्टैक रैक
पाइपों को सपोर्ट और अनलोड करने के लिए।स्टेकर की लंबाई अनुकूलित किया जा सकता है
