16-315 मिमी पीवीसी ट्यूब एक्सट्रूज़न लाइन
पीवीसी पाइप प्रोडक्शन लाइन में हाई स्पीड मिक्सिंग ग्रुप, शंक्वाकार ट्विन स्क्रू एक्सट्रूडर, मोल्ड्स, वैक्यूम डायमीटर कैलिब्रेटिंग कूलिंग वॉटर टैंक, हॉल-ऑफ, इंक प्रिंटर, सॉ कटर, स्टेकर, एक्ट शामिल हैं।
लाइन अद्वितीय पेंच डिजाइन लागू करती है, जो बैरल में सामग्री के लिए कम शेष समय और अच्छे कंपाउंडिंग और प्लास्टिसाइजिंग प्रभाव के साथ होती है।यह अच्छी रूपरेखा, स्थिर चलने और कम शोर के साथ सुपर क्वालिटी के रिडक्शन बॉक्स को अपनाता है।बैरल हीटिंग और एयर कूलिंग सिस्टम के लिए फिनिश्ड सिरेमिक हीटर सटीक तापमान नियंत्रण लाता है।वैक्यूम degassing प्रणाली सामग्री से नमी और वाष्पशील गैस से छुटकारा पा सकती है और उत्पादों की सुपर गुणवत्ता की गारंटी दे सकती है।मुख्य मोटर सिलिकॉन नियंत्रित डीसी गति नियामक या चर आवृत्ति गति नियामक लागू करती है, जो स्थिर टोक़ आउटपुट और चरण कम गति विनियमन प्रदान करती है।यह पीवीसी या यूपीवीसी पाउडर के प्रसंस्करण के लिए उपयुक्त है।
उत्पादन प्रवाह:
कच्चा माल + एडिटिव → मिक्सिंग → मटेरियल कन्वेइंग → जबरन फीडिंग → कॉनिकल ट्विन स्क्रू एक्सट्रूडर → एक्सट्रूज़निंग मोल्ड → डायमीटर कंट्रोल यूनिट → स्प्रेइंग वैक्यूम शेपिंग बॉक्स → स्प्रेइंग / इमर्शन टाइप कूलिंग वाटर टैंक → मार्किंग मशीन → कैटरपिलर ट्रैक्टर → कटर → पाइप एक्सपैंडिंग मशीन → पाइप स्टेकर → पाइप निरीक्षण और पैकिंग
तकनीकी मापदंड:
| आदर्श | पाइप का व्यास | एक्सट्रूडर | एक्सट्रूडर पावर | क्षमता |
| पौंड-32A | 16-32(चार) | एसजे65/132 | 37AC | 250 |
| पौंड-32B | 16-32(चार) | एसजे 80/156 | 55एसी | 350 |
| एलबी-50ए | 16-50 | एसजे 45/90 | 15एसी | 100 |
| पौंड-50बी | 16-50 (डबल) | एसजे51/105 | 18.5एसी | 150 |
| एलबी-50सी | 16-50 (डबल) | एसजे65/132 | 37AC | 250 |
| एलबी-63ए | 16-63 | एसजे51/105 | 18.5एसी | 150 |
| पौंड-63B | 16-63 (डबल) | एसजे65/132 | 37AC | 250 |
| एलबी-160 | 50-160 | एसजे65/132 | 37AC | 250 |
| एलबी-250 | 63-250 | एसजे65/132 | 37AC | 250 |
| एलबी-315 | 110-315 | एसजे 80/156 | 55एसी | 350 |
| एलबी-630 | 315-630 | एसजे92/188 | 110 डीसी | 800 |
| एलबी-800 | 560-800 | एसजे105/216 | 160 डीसी | 1100 |
उत्पादन लाइन के मुख्य घटक
शंक्वाकार ट्विन-स्क्रू एक्सट्रूडर: यह मजबूर निश्चित-मात्रा सामग्री खिला प्रणाली, स्वचालित तापमान नियंत्रण प्रणाली, वैक्यूम निकास प्रणाली और स्वचालित गति नियंत्रण प्रणाली से सुसज्जित है।
यह संरचना भौतिक तापमान, प्लास्टिककरण स्थिरता और उत्पादन की गति में काफी सुधार के लिए सटीक नियंत्रण सुनिश्चित करती है।मुख्य मोटर प्रत्यक्ष कनवर्टर या आवृत्ति कनवर्टर है।
पीवीसी बाहर निकालना नए नए साँचे: सामग्री उच्च गुणवत्ता 40Cr है।मोल्ड की सतह पर पॉलिशिंग और क्रोम प्लेटिंग की जाती है।यह मल्टीपल हेड स्पाइरल की संरचना को अपनाता है।पिघलने का दबाव कम होता है।उच्च मात्रा में बाहर निकालना, मरने वाला सिर अभी भी कम तापमान बनाए रखता है।
वैक्यूम अंशांकन पानी की टंकी: शरीर की सामग्री उच्च कठोरता और अच्छी गुणवत्ता वाले स्टेनलेस स्टील बोर्ड है।यह बड़े व्यास पाइप के लिए उच्च दबाव प्रतिरोध, संक्षारण प्रतिरोध और दो चरण है।
बिजली पानी के तापमान को नियंत्रित करती है।
नोजल सामग्री एबीएस इंजीनियरिंग प्लास्टिक है।मशीन के फ्रेम को तीन आयामों में समायोजित किया जा सकता है।आगे से पीछे की ओर बढ़ने से साइक्लोइड रेड्यूसर ड्राइव और ऊपर और नीचे और बाएँ और दाएँ पेंच समायोजन को अपनाते हैं।
वाटर स्प्रे कूलिंग टैंक: शरीर स्टेनलेस स्टील से बना है और छाया पारदर्शी नरम पीवीसी पर्दा है।स्टेनलेस स्टील फ्लोट जल स्तर को समायोजित करता है और बिजली पानी के तापमान को नियंत्रित करती है।नोजल सामग्री एबीएस इंजीनियरिंग प्लास्टिक है।
ढोना बंद मशीन: यह आवृत्ति रूपांतरण दृष्टिकोण को अपनाती है।हर ट्रैक्शन फ्रेम चेन के साथ ट्रांसफर होता है जो सुनिश्चित करता है कि हर ट्रैक एक साथ चलता रहे।यह वायवीय लचीलापन क्लैंपिंग है।
काटने की मशीन: यह बड़े व्यास के लिए ग्रहों की कटाई है।ब्लेड रोटेशन लेता है और काटने वाला हिस्सा और ब्लेड वाला हिस्सा डालने से क्रांति होती है।इसमें कोण काटने की संरचना, वायवीय एल्यूमीनियम आधा क्लैंपिंग और सफाई उपकरण है।
नियंत्रण प्रणाली: हम सीमेंस पीएलसी नियंत्रण प्रणाली की पेशकश कर सकते हैं जो बुद्धिमान नियंत्रण प्रणाली है।इसके अलावा, हम साधारण नियंत्रण प्रणाली की पेशकश कर सकते हैं जो सीमेंस विद्युत भागों, ओमरोन तापमान नियंत्रक का उपयोग करते हैं।ऑपरेशन सरल है।

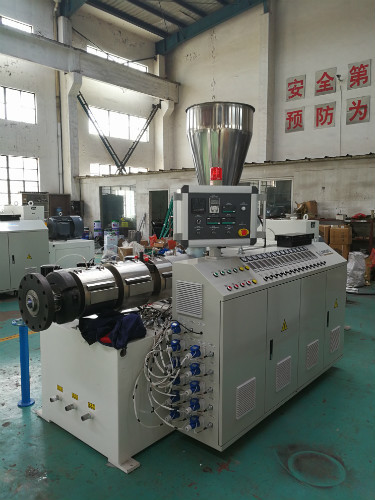

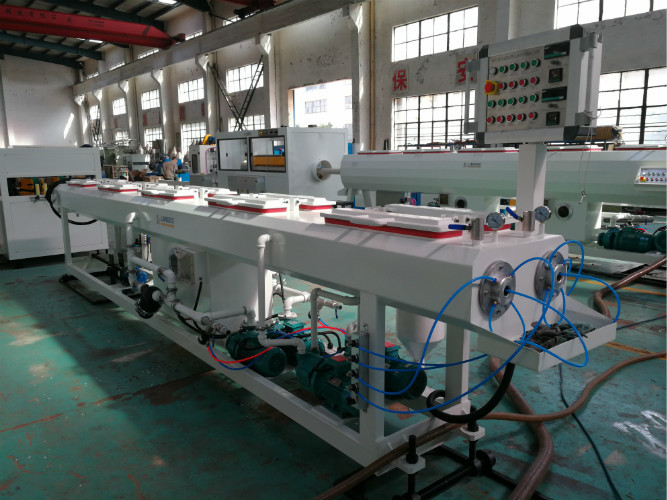

एक्सट्रूडर वैक्यूम टैंक

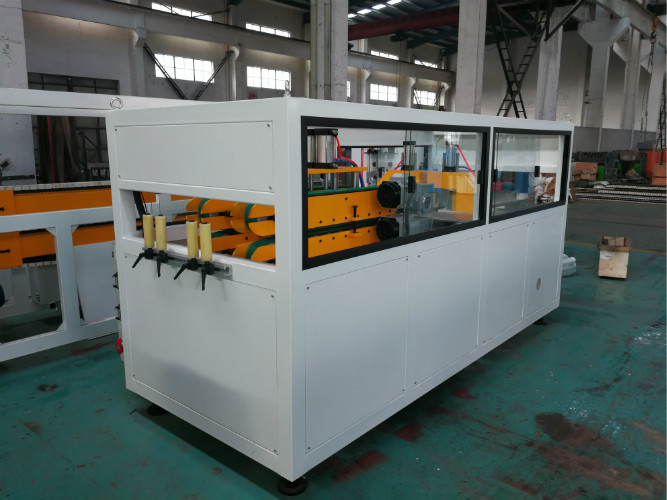

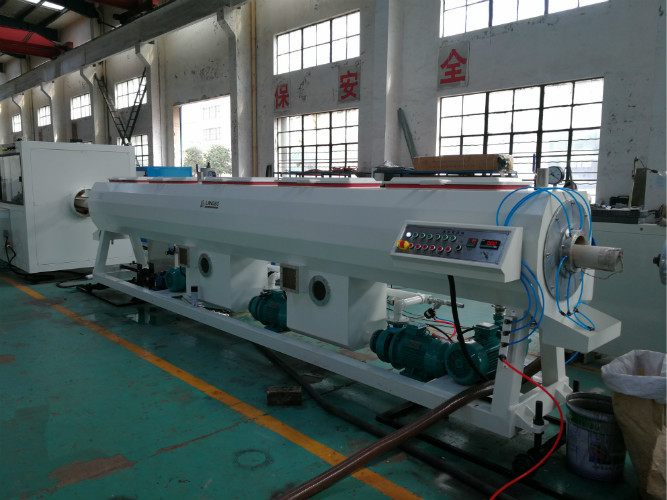

ढोना बंद मशीनशीतलन समारोह के साथ वैक्यूम टैंक
काटने की मशीन ढोना बंद मशीन
