प्लास्टिक पीवीसी पाइप उत्पादन लाइन
परिचय
इस लाइन का उपयोग मुख्य रूप से बड़े व्यास वाले यूपीवीसी पाइपों और कृषि और निर्माण प्लंबिंग, केबल क्लेयिएस्ट जैसे पहलुओं में विभिन्न पाइप दीवार मोटाई के उत्पादन के लिए किया जाता है।पाइप का अधिकतम व्यास 1200 मिमी हो सकता है।
तकनीकी मापदंड
| आदर्श | LB63 | LB110 | LB250 | एलबी315 | LB630 | LB800 |
| पाइप का व्यास | 20-63 मिमी | 20-110 मिमी | 75-250 मिमी | 110-315 मिमी | 315-630 मिमी | 500-800 मिमी |
| एक्सट्रूडर मॉडल | एसजे 65 | एसजे 75 | SJ90 | SJ90 | SJ120 | SJ120 + SJ90 |
| इंजन की शक्ति | 37kw | 55kw | 90 किलोवाट | 160 किलोवाट | 280 किलोवाट | 280KW+160KW |
| बाहर निकालना क्षमता | 100 किग्रा / घंटा | 150 किलो | 220 किग्रा | 400 किलो | 700 किग्रा | 1000 किग्रा |

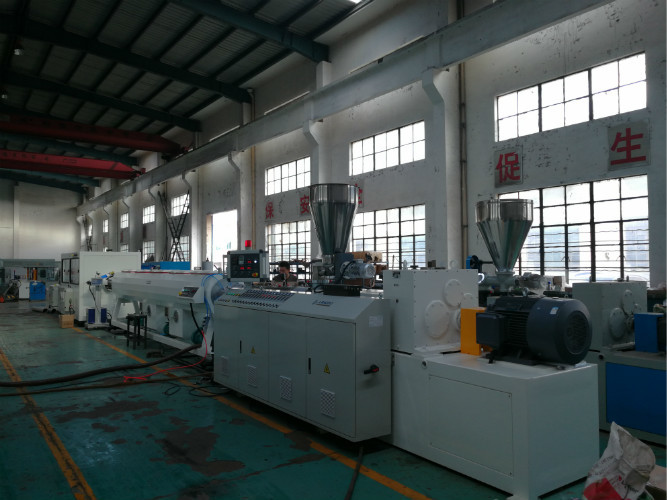

पीवीसी पाउडर + एडिटिव --- मिक्सिंग --- मटेरियल फीडर --- ट्विन स्क्रू एक्सट्रूडर --- मोल्ड और कैलिब्रेटर --- वैक्यूम बनाने की मशीन --- स्प्रेइंग कूलिंग मशीन --- हॉल-ऑफ मशीन --- कटिंग मशीन- - डिस्चार्ज रैक या पाइप बेलिंग मशीन।
एक्सट्रूडर के पेंच में उन्नत डिज़ाइन है, जो पीवीसी प्लास्टिसाइजेशन के लिए शक्तिशाली सुरक्षा प्रदान करता है, और सीमेंस पीएलसी नियंत्रण प्रणाली अधिक विश्वसनीय संचालन करती है।degassing प्रणाली अंतिम पीवीसी पाइपों की गुणवत्ता सुनिश्चित करेगी।
वैक्यूम कैलिब्रेशन और कूलिंग यूनिट्स की टैंक बॉडी स्टेनलेस 304# स्टील को अपनाती है, मल्टी-सेक्शन वैक्यूम सिस्टम पाइप के लिए स्थिर आकार और कूलिंग सुनिश्चित करता है;विशेष शीतलन प्रणाली शीतलन दक्षता में सुधार करती है;ऑटो पानी का तापमान नियंत्रण प्रणाली मशीन को और अधिक बुद्धिमान बनाती है।
विभिन्न पाइप आकार के लिए, हॉल-ऑफ मशीन दो कैटरपिलर, तीन कैटरपिलर, चार कैटरपिलर, छह कैटरपिलर को अलग-अलग आवश्यकताओं के लिए डिज़ाइन किया जाएगा।पेड्रिल क्लैम्पिंग यांत्रिक और वायवीय संयोजन प्रणाली का उपयोग करता है, जो प्रदर्शन में अधिक विश्वसनीय है
कटिंग सिस्टम नो-डस्ट कटर या प्लैनेटरी कटिंग साधनों को अपनाता है;धूल-संग्रह प्रणाली स्वच्छ कार्य वातावरण सुनिश्चित करती है।

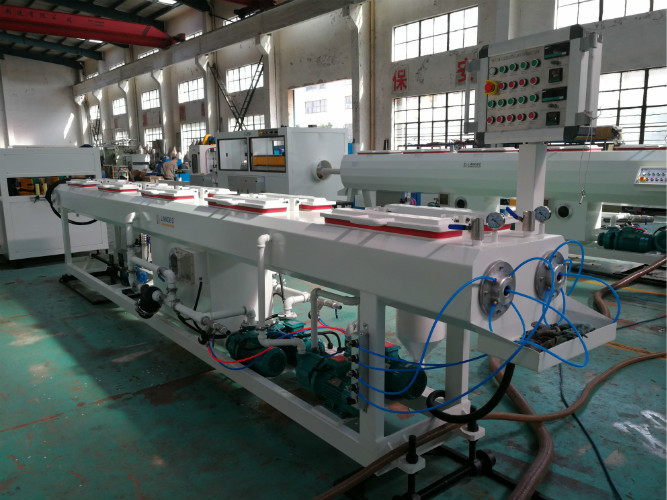

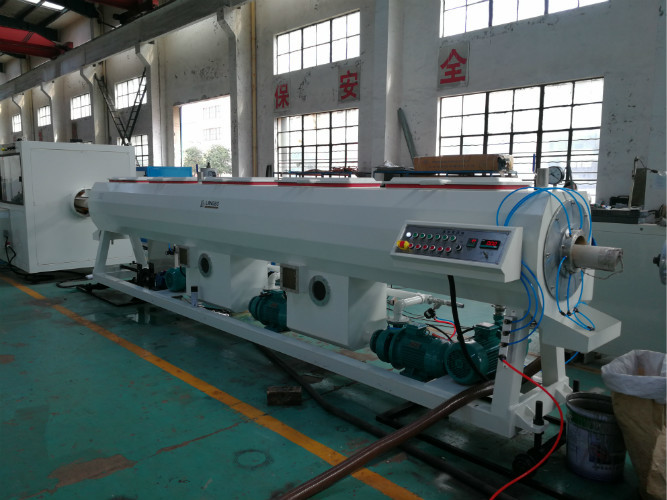

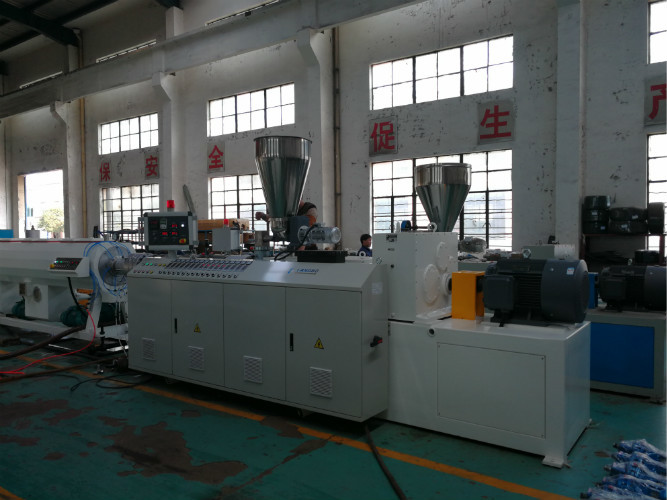

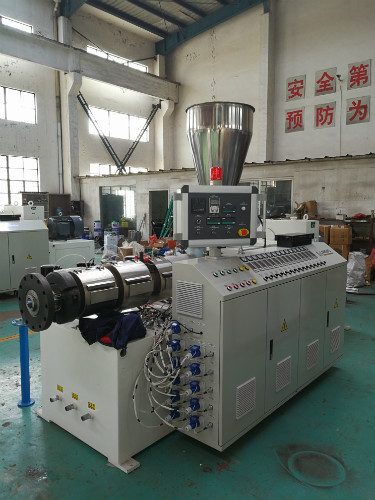

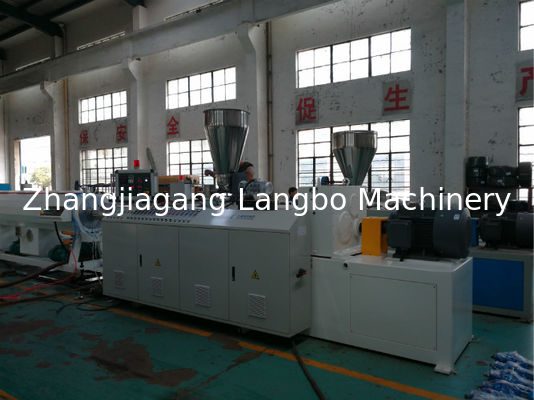

एक्सट्रूडर वैक्यूम टैंक

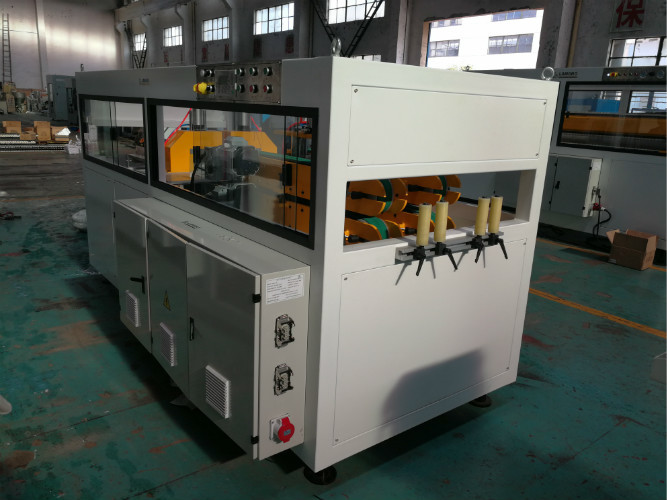

कूलिंग फंक्शन के साथ हॉल-ऑफ मशीन वैक्यूम टैंक

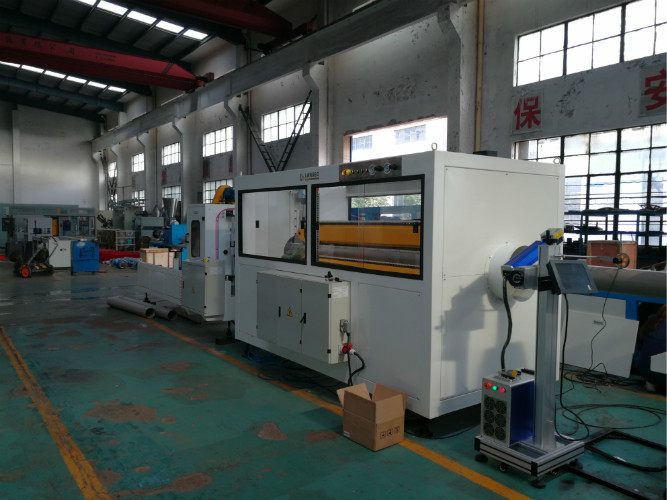

काटने की मशीन ढोना बंद मशीन
तकनीकी डाटा
| आदर्श | LB160 | LB250 | एलबी315 | LB630 | LB800 |
| पाइप का आकार | 50 ~ 160 मिमी | 75 ~ 250 मिमी | 110 ~ 315 मिमी | 315 ~ 630 मिमी | 500 ~ 800 मिमी |
| एक्सट्रूडर | एसजेजेड65/132 | एसजेजेड 80/156 | एसजेजेड92/188 | एसजेजेड92/188 | एसजेजेड92/188 |
| इंजन की शक्ति | 37kw | 55kw | 90 किलोवाट | 110 किलोवाट | 132kw |
| उत्पादन | 250 किलो | 350 किलो | 550 किग्रा | 600 किग्रा | 700 किग्रा |
