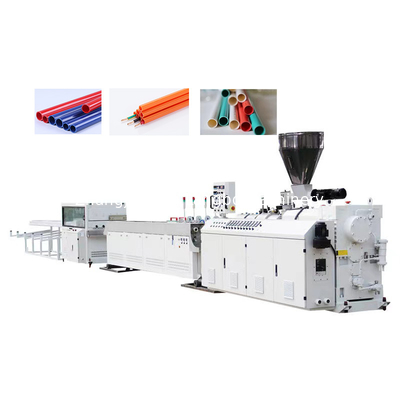

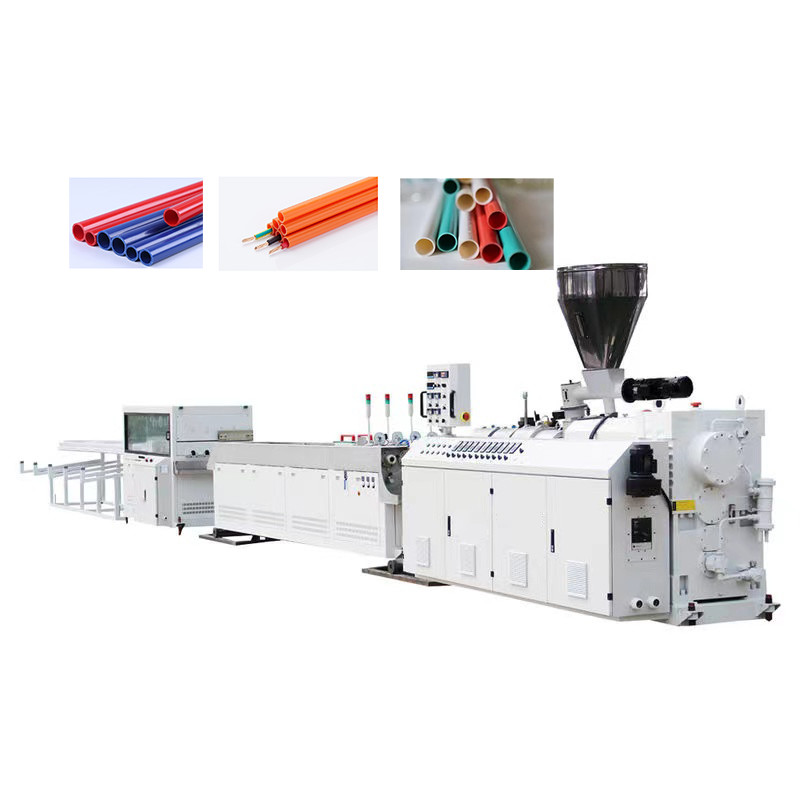

चार स्ट्रैंड पीवीसी पाइप एक्सट्रूज़न लाइन
परिचय
मुख्य एक्सट्रूडर शंक्वाकार जुड़वां पेंच एक्सट्रूडर है, वहाँ मशीनरी चुनने के लिए दो विकल्प हैंः दो गुहा पाइप एक्सट्रूज़न लाइन और चार गुहा पाइप एक्सट्रूज़न लाइन;इस पूर्ण उत्पादन लाइन में ऑनलाइन पाइप सॉकेट/बेलिंग मशीन से लैस हो सकता है.
पूरी उत्पादन लाइन में पाइप सॉकेट/बेलिंग मशीन ऑनलाइन लगवाई जा सकती है।
पूरी लाइन पीएलसी टच स्क्रीन ऑपरेशन या मैनुअल द्वारा हो सकती है।
विनिर्देश
उत्पादन क्षमता पेंच के आकार और मोटर शक्ति के साथ एक करीबी संबंध है। निम्नलिखित तालिका के साथ, आप हमारे पाइप TWO स्ट्रैंड पाइप समाधान के लिए एक मोटे तौर पर अवलोकन प्राप्त कर सकते हैं।
| मॉडल | पाइप व्यास (मिमी) | एक्सट्रूडर मॉडल | मोटर की शक्ति (किलोवाट) |
| LB-32F | 16-32 (चार पाइप) | SJSZ65/132 | 37 AC |
| LB-32E | 16-32 (डबल पाइप) | SJSZ51/105 | 22 AC |
| LB-32W | 16-32 (डबल पाइप) | SJSZ65/132 | 37 AC |
| LB-40E | 16-40 (डबल पाइप) | SJSZ51/105 | 22 AC |
| LB-40W | 16-40 (डबल पाइप) | SJSZ65/132 | 37 AC |
| LB-50E | 16-50 (डबल पाइप) | SJSZ51/105 | 22 AC |
| LB-50W | 16-50 (डबल पाइप) | SJSZ65/132 | 37 AC |
| LB-63W | 16-63 (डबल पाइप) | SJSZ65/132 | 37 AC |
लाभ:
(1) शंकु-रूपी पेंच की विशेषताओं के कारण, फ़ीडिंग सेक्शन का व्यास बड़ा होता है, और सामग्री का गर्मी हस्तांतरण क्षेत्र और कतरनी गति अपेक्षाकृत बड़ी होती है,जो सामग्री के प्लास्टिसिजेशन के लिए अनुकूल है. मीटरिंग सेक्शन का स्क्रू व्यास छोटा है, जिससे गर्मी हस्तांतरण क्षेत्र और पिघलने की गति कम हो जाती है, ताकि पिघलने को कम तापमान पर बाहर निकाला जा सके।
(2) एक मात्रात्मक फीडिंग डिवाइस से लैस, ताकि उत्पादों के स्थिर एक्सट्रूज़न को सुनिश्चित करने के लिए एक्सट्रूज़न मात्रा और फीडिंग मात्रा मेल खा सकें।
(3) मात्रात्मक खिला उपकरण में, उपयोगकर्ता को चुंबकीय शरीर को जोड़ना चाहिए ताकि लोहे की अशुद्धियों को अंदर गिरने से रोका जा सके और पेंच की रक्षा की जा सके।
(4) क्योंकि पेंच शंकु के आकार का है, छोटे छोर माप खंड है, क्रॉस-सेक्शन क्षेत्र छोटा है, और अक्षीय बल छोटा है। इसके विपरीत, बड़े छोर पर अंतरिक्ष बड़ा है,और बड़े अक्षीय भार के साथ असर असर स्थापित किया जा सकता है.
(5) वितरण गियरबॉक्स सेट किया जाता है और ड्राइविंग टार्च को वितरण गियरबॉक्स के माध्यम से प्रत्येक पेंच पर समान रूप से वितरित किया जाता है।
(6) बैरल हीटिंग के लिए कास्ट एल्यूमीनियम इलेक्ट्रिक हीटर का प्रयोग किया जाता है, जिसमें लंबी सेवा जीवन और सुविधाजनक स्थापना और असेंबलिंग होती है।
(7) बैरल कूलिंग के लिए कम तापमान उतार-चढ़ाव के साथ मजबूत वायु शीतलन को अपनाया जाता है।
(8) मुख्य मोटर को AC आवृत्ति परिवर्तक उपकरण का उपयोग करके बिना कदम और सुविधाजनक रूप से समायोजित किया जा सकता है।
(9) आवृत्ति परिवर्तक में भागों के क्षति को रोकने के लिए कई प्रकार के सुरक्षा उपाय हैं।
चार पाइप एक्सट्रूज़न लाइन की पहली मॉक परीक्षा चार आउटपुट लाइनें हैं। उत्पाद की गुणवत्ता सुनिश्चित करने के आधार पर उपकरण इनपुट की लागत को कम करता है,संयंत्र के इनपुट की लागत और उत्पादन की लागत काफी, और उत्पादन में काफी वृद्धि करता है और उत्पादन समय को कम करता है।
उत्पादन सीमाः सबसे अच्छा उत्पादन पाइप व्यास सीमा हैः 16mm-32mm लगभग 97kw उत्पादन क्षमताः दो पाइप एक्सट्रूज़न उत्पादन लाइन में से एक की तुलना में, उत्पादन 70% बढ़ गया है।

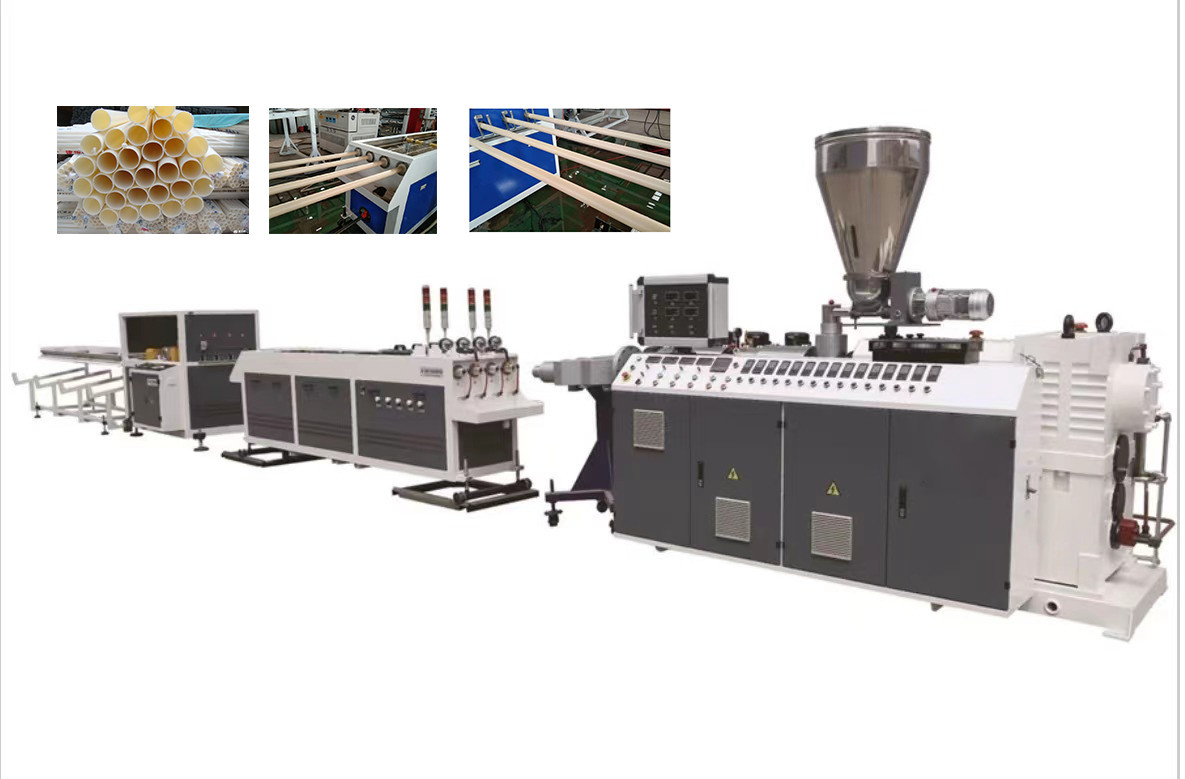

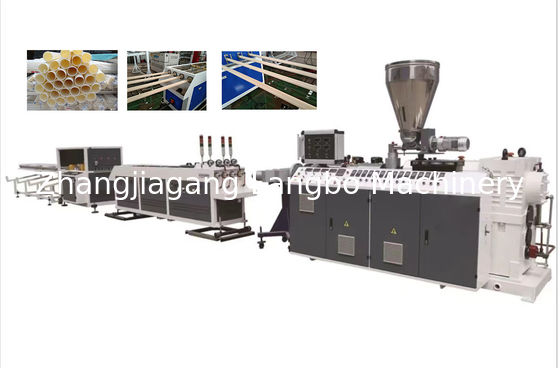

उत्पादन लाइन निम्नलिखित भागों से बनी हैः

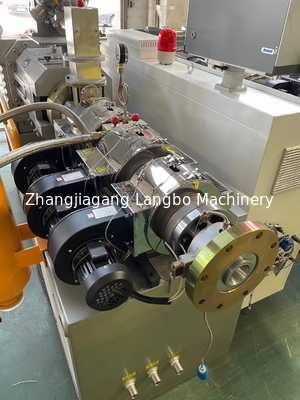

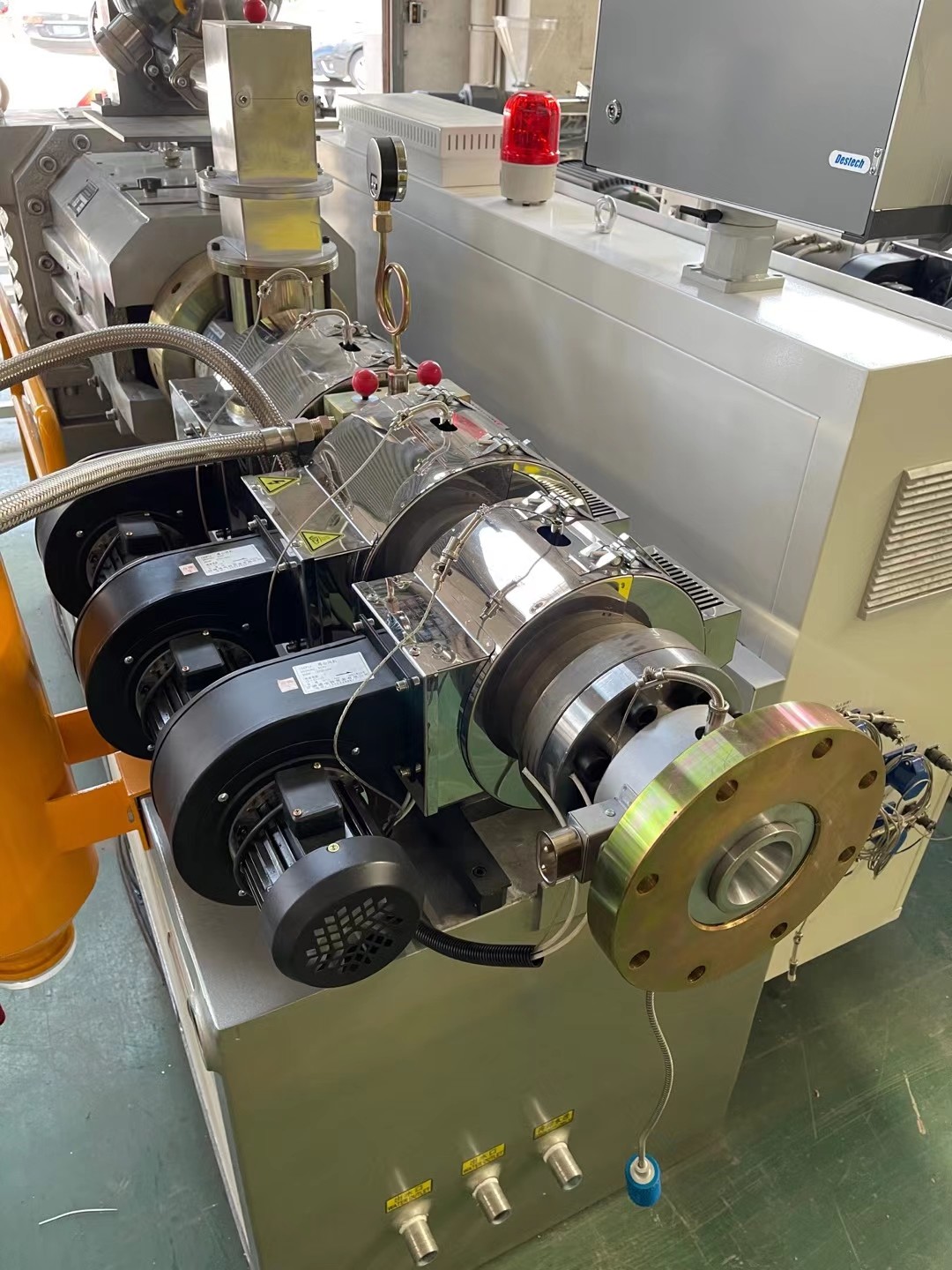

65 / 132 ट्विन-स्क्रू एक्सट्रूडर
चार खोखले मर सिर
स्टेनलेस स्टील वैक्यूम वैक्यूम कैलिब्रेशन टैंक
स्वचालित प्रिंटर छिड़काव चल फ्रेम;
चार गुहा खींचने और काटने की मशीन
स्टैकर
