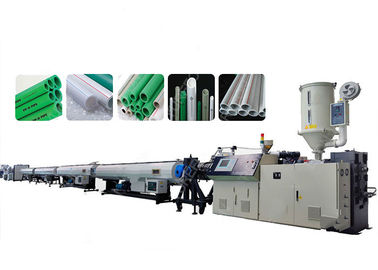

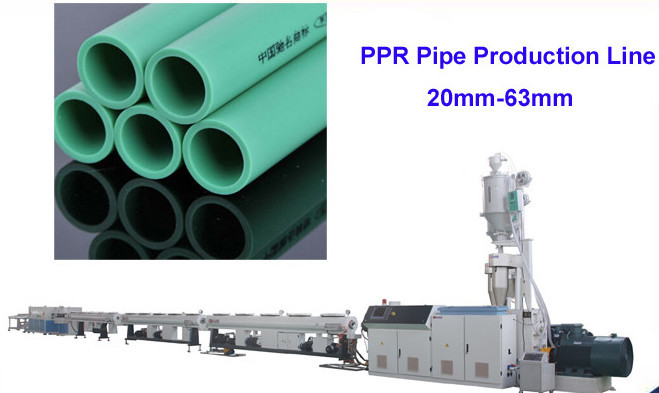

पीपीआर प्लास्टिक पाइप एक्सट्रूज़न लाइन, स्वचालित शीत / गर्म पानी के पाइप उत्पादन
उत्पाद वर्णन:
पीपीआर पाइप उत्पादन लाइन मुख्य रूप से पीपीआर ठंडे / गर्म पानी के पाइप के उत्पादन में उपयोग की जाती है।पीपीआर की उसी उत्पादन लाइन में, इसे लागू भी किया जा सकता है
पीपी, पीई, पीबी और पीपीआरसी पाइप का उत्पादन करें।यह लाइन मोनोक्रोम पाइप बनाने के लिए सिंगल एक्सट्रूडर का उपयोग करने के लिए उपलब्ध है, या बनाने के लिए कई एक्सट्रूडर का उपयोग करने के लिए उपलब्ध है

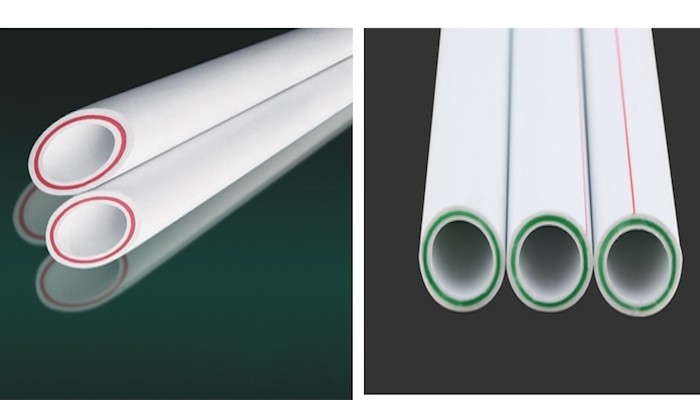

बहु-परत रंग पाइप, या रंग रेखा चिह्नित पाइप।विशेष पेंच और उच्च गुणवत्ता वाले रेड्यूसर से लैस, स्थिर एक्सट्रूज़न की विशेषताएं हैंऔर उच्च गति प्लास्टिककरण।यह इकाई संयुक्त सर्पिल मशीन सिर को गोद लेती है;सामग्री स्मृति समारोह को प्रभावी ढंग से हटा दें।इसके अलावा, वैक्यूमअंशांकन और निरंतर तापमान नियंत्रण पाइप तनाव को खत्म करते हैं।पूरी लाइन कॉम्पैक्ट संरचना, उच्च स्तर की स्वचालन और सरल हैऑपरेशन, इसलिए यह आदर्श उत्पादन उपकरण है।
एलबी मशीनरी कई वर्षों के डिजाइन उत्पादन अनुभव पर निर्भर करती है;घरेलू और अंतरराष्ट्रीय वास्तविक परिस्थितियों में शामिल हों, पूर्ण विकसित-स्वचालित उत्पादन लाइन, जो सभी स्वचालन इकाइयों और बाह्य उपकरणों सहित एक्सट्रूडर से, संपूर्ण उत्पादन लाइन से स्वत: नियंत्रण का एहसास होता है तैयार उत्पाद पर चार्ज करना।
तकनीकी मापदण्ड:
| प्रकार | पाइप युक्ति (मिमी) | एक्सट्रूडर | मैक्स।आउटपुट (किलो / घंटा) |
| पीई63 | 20-φ63 | एसजे-45/30 एसजे-25/25 | १२० |
| पीई160 | 63-φ160 | एसजे-60/30 एसजे-25/25 | 300 |
| पीई250 | 75-φ250 | एसजे-75/30 एसजे-25/25 | 400 |
| पीई450 | 160-φ450 | एसजे-90/30 एसजे-25/25 | 600 |
| पीई630 | 315-φ630 | एसजे-120/30 एसजे-25/25 | 800 |
| पीई800 | 450-φ800 | एसजे-150/30 एसजे-25/25 | 1000 |
| पीई1200 | 710-φ1200 | एसजे-150/33 एसजे-25/25 | १३०० |
पीपीआर पाइप उत्पादन लाइन, पीपीआर प्लास्टिक पाइप बनाने की मशीन प्रक्रिया:
सामग्री + रंग मास्टर-बैच → मिक्सिंग → वैक्यूम लोडिंग → कच्चा माल सुखाने → सिंगल स्क्रू एक्सट्रूडर → कलर लाइन एक्सट्रूडर → मोल्ड → वैक्यूम बनाने वाला टैंक → स्प्रे कूलिंग वॉटर टैंक → क्रॉलर हॉल-ऑफ → प्लैनेटरी कटर → स्टेकर → पूर्ण उत्पाद निरीक्षण और पैकेजिंग
फीडर
फीडर एक्सट्रूडर में सामग्री को फीड करने के लिए प्रयोग किया जाता है, आमतौर पर एक वैक्यूम फीडर का उपयोग करके छर्रों को एक्सट्रूडर में फीड किया जाता है।
सिंगल स्क्रू एक्सट्रूडर
आमतौर पर इस मामले में दो सिंगल स्क्रू एक्सट्रूडर की सिफारिश की जाती है: बड़ा एक्सट्रूडर वास्तविक पाइप को बाहर निकालने के लिए उपयोग किया जाता है जबकि छोटा एक्सट्रूडर रंगीन मार्क लाइन को बाहर निकालने के लिए उपयोग किया जाता है।यह संपूर्ण एक्सट्रूज़न लाइन का अभिन्न अंग है और विश्वसनीयता और प्रदर्शन का बीमा करने के लिए यूरेफ़ोन केवल बेहतरीन गुणवत्ता वाले एक्सट्रूडर का उपयोग करता है।
ढालना (सिर मरो)
मोल्ड एचडीपीई एक्सट्रूज़न लाइन का एक और अनिवार्य हिस्सा है।मोल्ड पीई पाइप के आकार और व्यास को परिभाषित करता है।एक्सट्रूडेड पाइप की गुणवत्ता काफी हद तक मोल्ड (डाई हेड) की गुणवत्ता पर निर्भर करती है।
वैक्यूम कैलिब्रेटिंग और कूलिंग टैंक
उच्च गुणवत्ता वाले वैक्यूम कैलिब्रेशन और कूलिंग टैंक उत्पादित पीई पाइपों को बेहतर दिखने वाले बाहरी हिस्से देते हैं।बड़े व्यास वाले पाइपों को बाहर निकालते समय वैक्यूम कैलिब्रेटर और कूलिंग टैंक के एक अतिरिक्त सेट की आवश्यकता होती है।
वाटर कूलिंग टैंक
मोल्ड (डाई हेड) से निकाले गए पाइप बेहद गर्म होते हैं।वैक्यूम कैलिब्रेशन और कूलिंग टैंक से गुजरने के बाद भी, उन्हें अभी भी और ठंडा होने की आवश्यकता होगी।इस मामले में वाटर कूलिंग टैंक पानी के माध्यम से पाइप को और ठंडा करते हैं।आमतौर पर, पाइपों का व्यास जितना बड़ा होता है, उतना ही बड़ा वाटर-कूलिंग टैंक होना चाहिए।
ढोना बंद इकाई
पाइप को आगे ले जाने के लिए इस्तेमाल की जाने वाली ढोना इकाई, ढोना इकाई का विशेष रूप और मॉडल पंजों की मात्रा पर निर्भर करता है।
काटने वाला
LB का पाइप मशीन कटर स्वचालित और डिजिटल रूप से नियंत्रित होता है।उपयोग में आसानी के लिए और शानदार प्रदर्शन को ध्यान में रखते हुए डिज़ाइन किया गया इंटरफ़ेस।
वाइन्डर या स्टेकर
छोटे व्यास के पीई पाइप उत्पादन में इस्तेमाल किया जाने वाला एक वाइन्डर, वे छोटे व्यास के पीई पाइप एक वाइन्डर के चारों ओर कुंडल करने के लिए पर्याप्त लचीले होते हैं, और इस प्रकार
अनिवार्य रूप से उत्पादित पाइप के लिए असीमित लंबाई की अनुमति दें।
बड़े व्यास के मामले में एक स्टेकर की सिफारिश की जाती है, आमतौर पर 63 मिमी से ऊपर, इस मामले में उत्पादित पीई पाइप अंतिम पैकेजिंग और परिवहन की प्रतीक्षा में स्टेकर पर कुशलता से एक साथ रखे जाते हैं।
