प्रक्रिया प्रवाह
पीवीसी पाउडर + योजक → मिश्रण → वसंत खिलाने → जुड़वां पेंच extruder → मोल्ड और calibrator → वैक्यूम बनाने मशीन → मशीन बंद → → काटने की मशीन → रैक निर्वहन

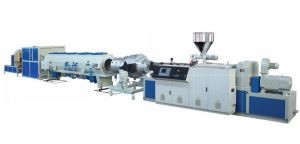

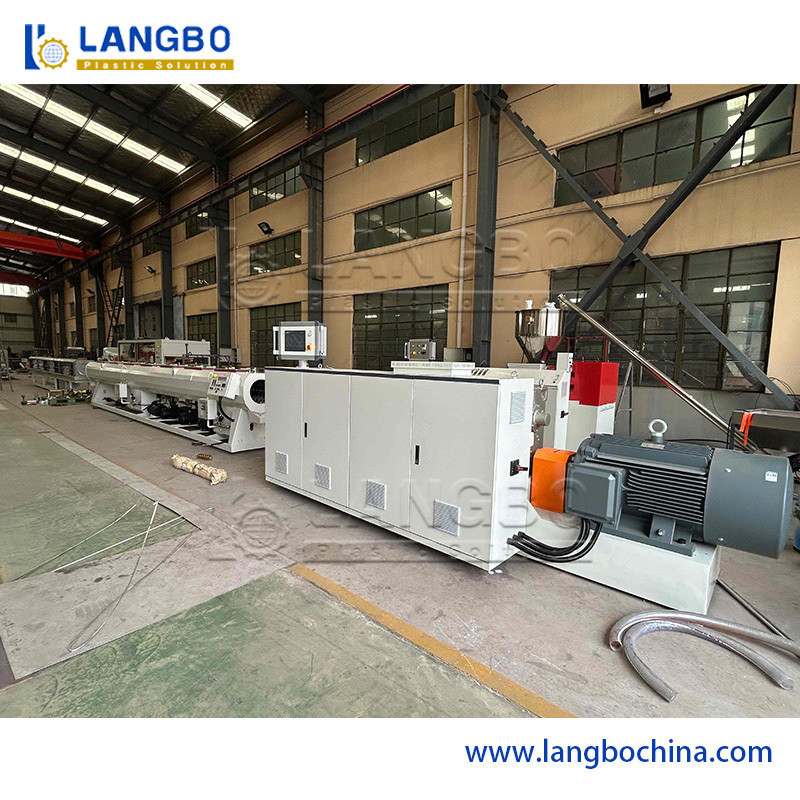

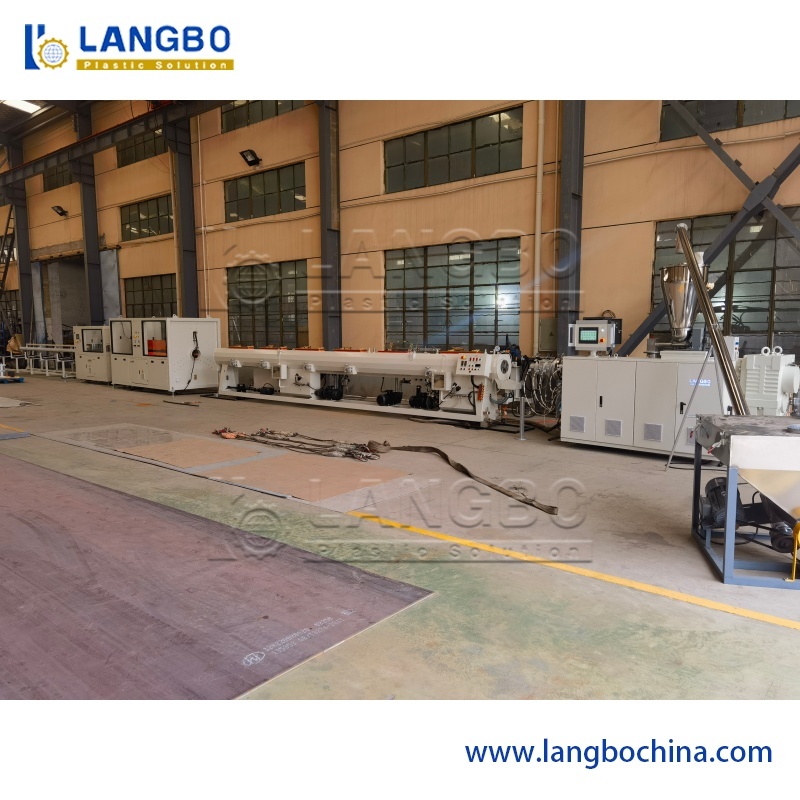

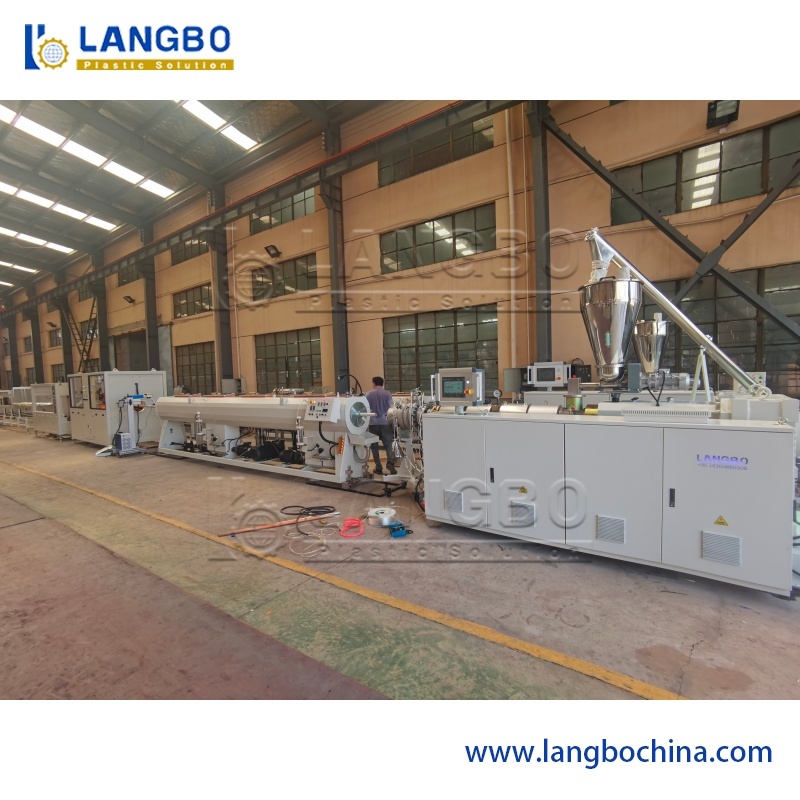

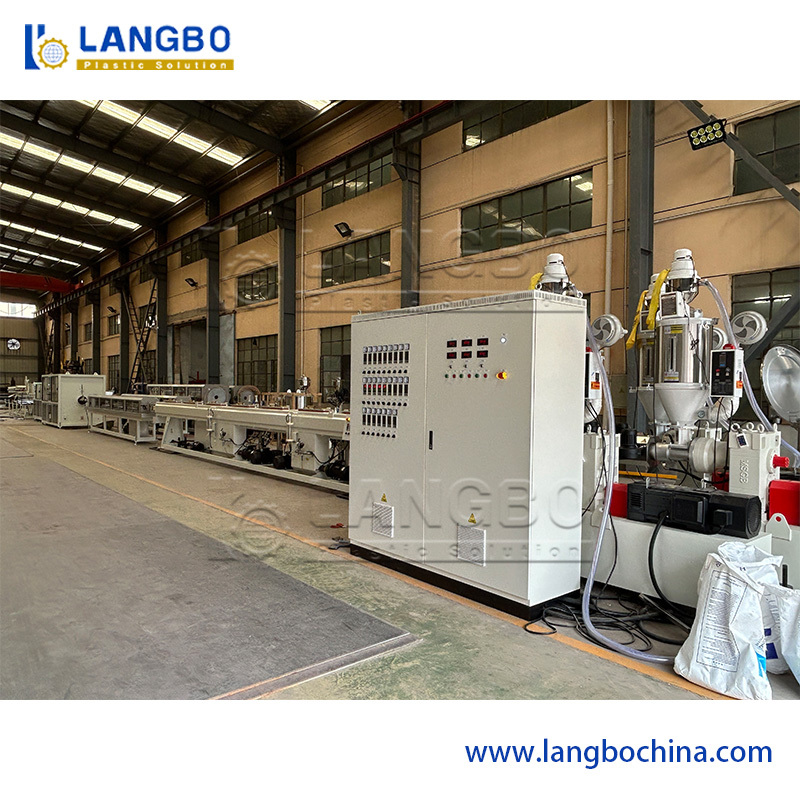

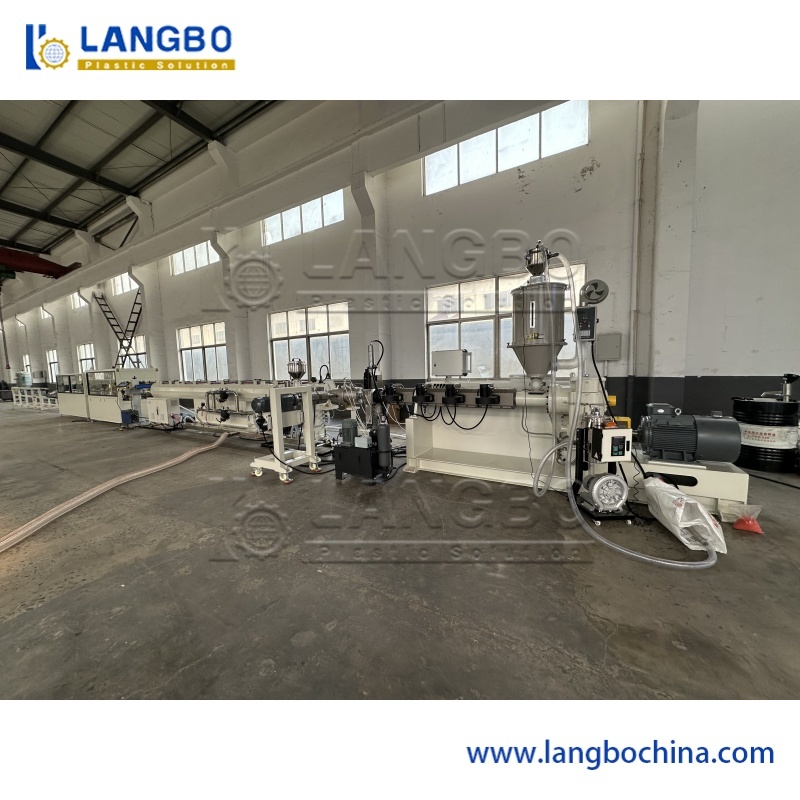

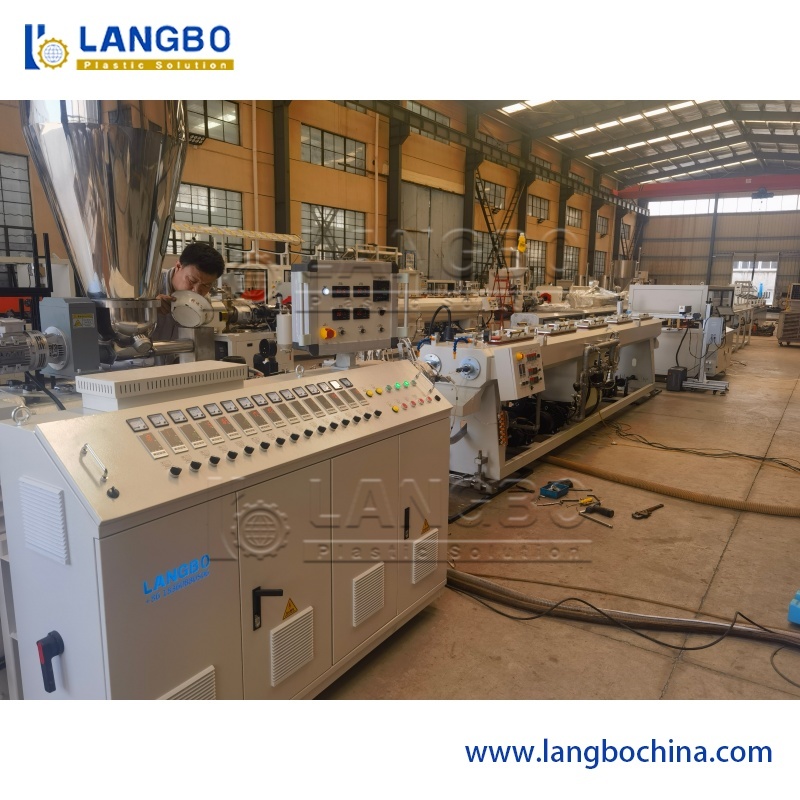

पीवीसी डबल पाइप बाहर निकालना उत्पादन लाइन की सिस्टम विन्यास
(ए) फ़ीडिंग मशीन

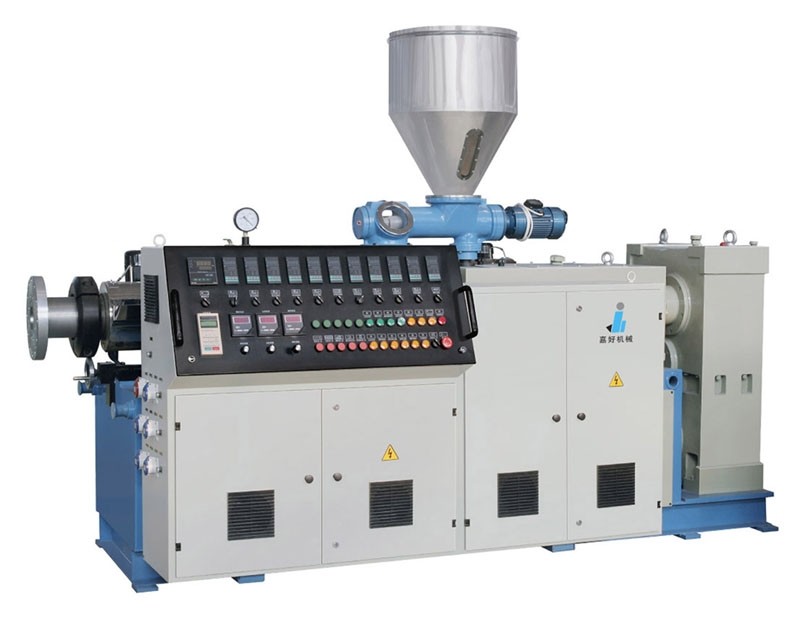

(बी) कॉनिकल डबल स्क्रू extruder
(सी) मोल्ड
(डी) वैक्यूम कैलिब्रेटिंग टैंक
(ई) मशीन बंद करना
(एफ) मुद्रण मशीन
(जी) पाइप काटने की मशीन
(एच) पाइप ढेर फ्रेम
(i) सहायक मशीन जैसे खिलाने, घंटी और कुचल मशीन।
तकनीकी मापदंड
| मॉडल संख्या | पीवीसी -16 / 63 | परमवीर चक्र-20/110 | परमवीर चक्र-50/160 | परमवीर चक्र-75/250 | परमवीर चक्र-110/315 | परमवीर चक्र-200/450 | परमवीर चक्र-315/630 | परमवीर चक्र-500/800 |
| पाइप का व्यास | 16-63mm | 20-110mm | 50-160mm | 75-250mm | 110-315mm | 200-450mm | 315-630mm | 500-800mm |
| अधिकतम आउटपुट | 120 किग्रा / एच | 120 किग्रा / एच | 180 किलो / एच | 300kg / एच | 450 किलो / एच | 650kg / एच | 800 किलो / एच | 1400 किलो / एच |
| उत्पादन दर | 1.5-15m / मिनट | 0.8-8m / मिनट | 0.5-5m / मिनट | 0.4-4m / मिनट | 0.3-2m / मिनट | 0.1-1m / मिनट | 0.07-0.7m / मिनट | 0.05-1 मीटर / मिनट |
| एक्सट्रूडर मॉडल | SJZ-50/105 | SJZ-50/105 | SJZ-55/110 | SJZ-65/132 | SJZ-80/156 | SJZ-92/188 | SJZ-92/188 | SJZ-105/220 |
| स्थापित विद्युत् | 45kw | 45kw | 55kw | 75 किवॉ | 105kw | 160kw | 205kw | 305kw |
| केंद्र की ऊंचाई | 1000 मिमी | 1000 मिमी | 1000 मिमी | 1000 मिमी | 1100 मिमी | 1100 मिमी | 1200 मिमी | 1350mm |
| स्थापना क्षेत्र | 22 * 2.5 * 2.0m | 24 * 2.8 * 2.0m | 24 * 2.8 * 2.0m | 30 * 2.8 * 2.2 एम | 35 * 3.0 * 2.4 मीटर | 36 * 3.0 * 2.4 मीटर | 38 * 3.2 * 2.8 मीटर | 42 * 3.5 * 3.2 मीटर |
मुख्य अनुप्रयोग
1. इमारत में जल आपूर्ति और जल निकासी पाइपलाइन;
2. इमारत में वर्षा जल निकासी पाइपलाइन;
3. इमारत में विद्युत तारों की पाइप;
4. एयर कंडीशनिंग संघनित पानी प्रणाली।
