पीवीसी पूर्ण उत्पादन लाइन प्लास्टिक वाटर पाइप एक्सट्रूडर मशीन
संक्षिप्त विवरण
इसका उपयोग मुख्य रूप से कृषि और निर्माण प्लंबिंग केबल बिछाने आदि के लिए विभिन्न व्यास और पीवीसी पाइपों की दीवार की मोटाई के उत्पादन में किया जाता है। हमारी पीवीसी पाइप एक्सट्रूज़न लाइन में कम खपत, उच्च उत्पादन, स्थिर संचालन की विशेषताएं हैं।
पूरी पीवीसी पाइप उत्पादन लाइन में शामिल हैं: सामग्री ऑटो लोडर, एसजेएसजेड श्रृंखला शंक्वाकार जुड़वां पेंच एक्सट्रूडर, पाइप मोल्ड, वैक्यूम अंशांकन टैंक, हॉल-ऑफ मशीन, ऑटो कटर और स्टैकर; ग्राहकों की वैकल्पिक पसंद के लिए पाइप प्रिंटर और पीवीसी पाइप बेलिंग मशीन।
एसआरएल-जेड श्रृंखला पीवीसी पाउडर हीटिंग कूलिंग मिक्सिंग यूनिट, एसडब्ल्यूपी श्रृंखला प्लास्टिक क्रशर, एसएमएफ श्रृंखला प्लास्टिक मिलिंग मशीन/पल्वरइज़र आवश्यक सहायक उपकरण हैं।
ग्राहक 16 मिमी से 50 मिमी तक छोटे आकार के पीवीसी पाइप बनाने के लिए डबल पीवीसी पाइप उत्पादन लाइन भी चुन सकते हैं।
तकनीकी विशेषताएं और लाभ

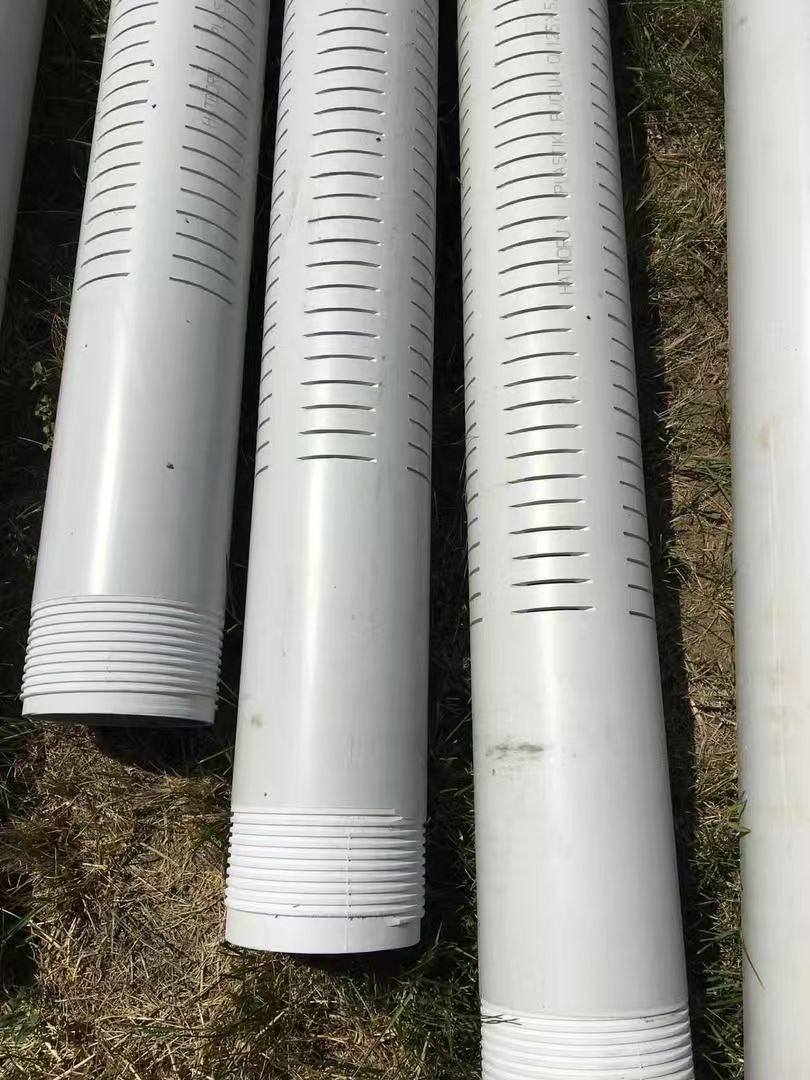

निर्माण: जल निकासी, सीवरेज और वेंटिलेशन सिस्टम।
कृषि: सिंचाई पाइप, ग्रीनहाउस फ्रेमवर्क।
उपयोगिताएँ: पीने योग्य पानी का वितरण, विद्युत नाली।
औद्योगिक: रासायनिक प्रतिरोधी पाइपिंग, केबल सुरक्षा।
उत्पादन प्रक्रिया
मिक्सर के लिए स्क्रू लोडर → मिक्सर यूनिट → एक्सट्रूडर के लिए स्क्रू लोडर → शंक्वाकार ट्विन स्क्रू एक्सट्रूडर → मोल्ड → वैक्यूम अंशांकन टैंक → चार पंजे हॉल-ऑफ → प्लैनेटरी सॉ कटर → बेलिंग मशीन/ट्रिपिंग टेबल → अंतिम उत्पाद निरीक्षण और पैकिंग
विशेष विवरण:
| मॉडल | पाइप व्यास (मिमी) | एक्सट्रूडर मॉडल | मोटर पावर (किलोवाट) |
| LB-32F | 16-32 (चार पाइप) | SJSZ65/132 | 37 एसी |
| LB-32E | 16-32 (डबल पाइप) | SJSZ51/105 | 22 एसी |
| LB-32W | 16-32 (डबल पाइप) | SJSZ65/132 | 37 एसी |
| LB-40E | 16-40 (डबल पाइप) | SJSZ51/105 | 22 एसी |
| LB-40W | 16-40 (डबल पाइप) | SJSZ65/132 | 37 एसी |
| LB-50E | 16-50 (डबल पाइप) | SJSZ51/105 | 22 एसी |
| LB-50W | 16-50 (डबल पाइप) | SJSZ65/132 | 37 एसी |
| LB-63W | 16-63 (डबल पाइप) | SJSZ65/132 | 37 एसी |
उत्पाद विवरण
कच्चा माल खिलाना
पीवीसी राल, स्टेबलाइजर्स, प्लास्टिसाइज़र और एडिटिव्स को पहले से मिलाया जाता है और एक्सट्रूडर हॉपर में डाला जाता है।

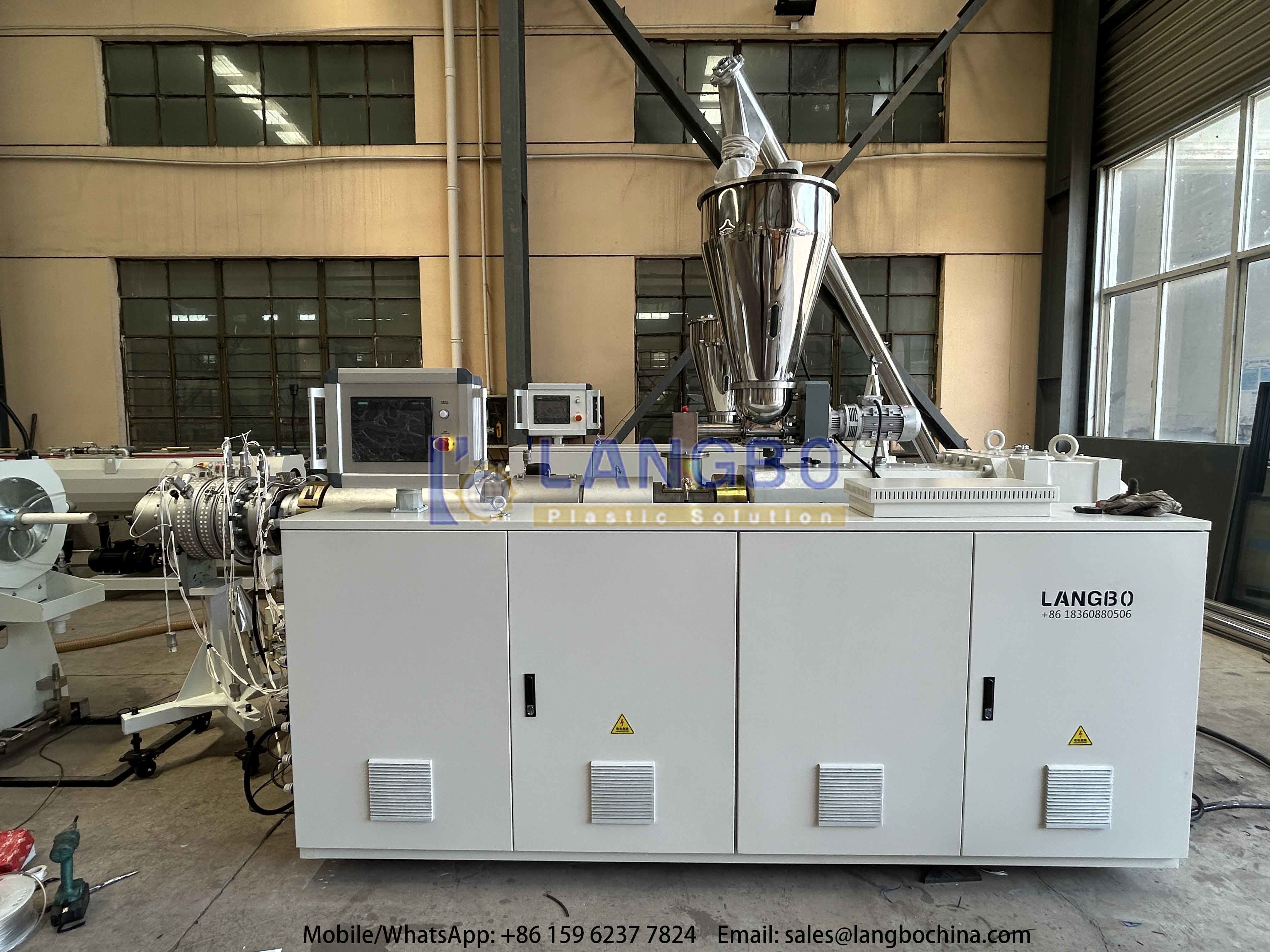

ट्विन स्क्रू एक्सट्रूडर मशीन
ट्विन-स्क्रू एक्सट्रूडर नियंत्रित हीटिंग ज़ोन के तहत पीवीसी मिश्रण को पहुंचाता है, संपीड़ित करता है और पिघलाता है।

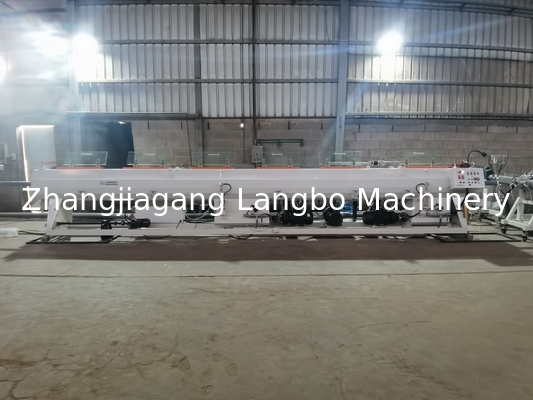

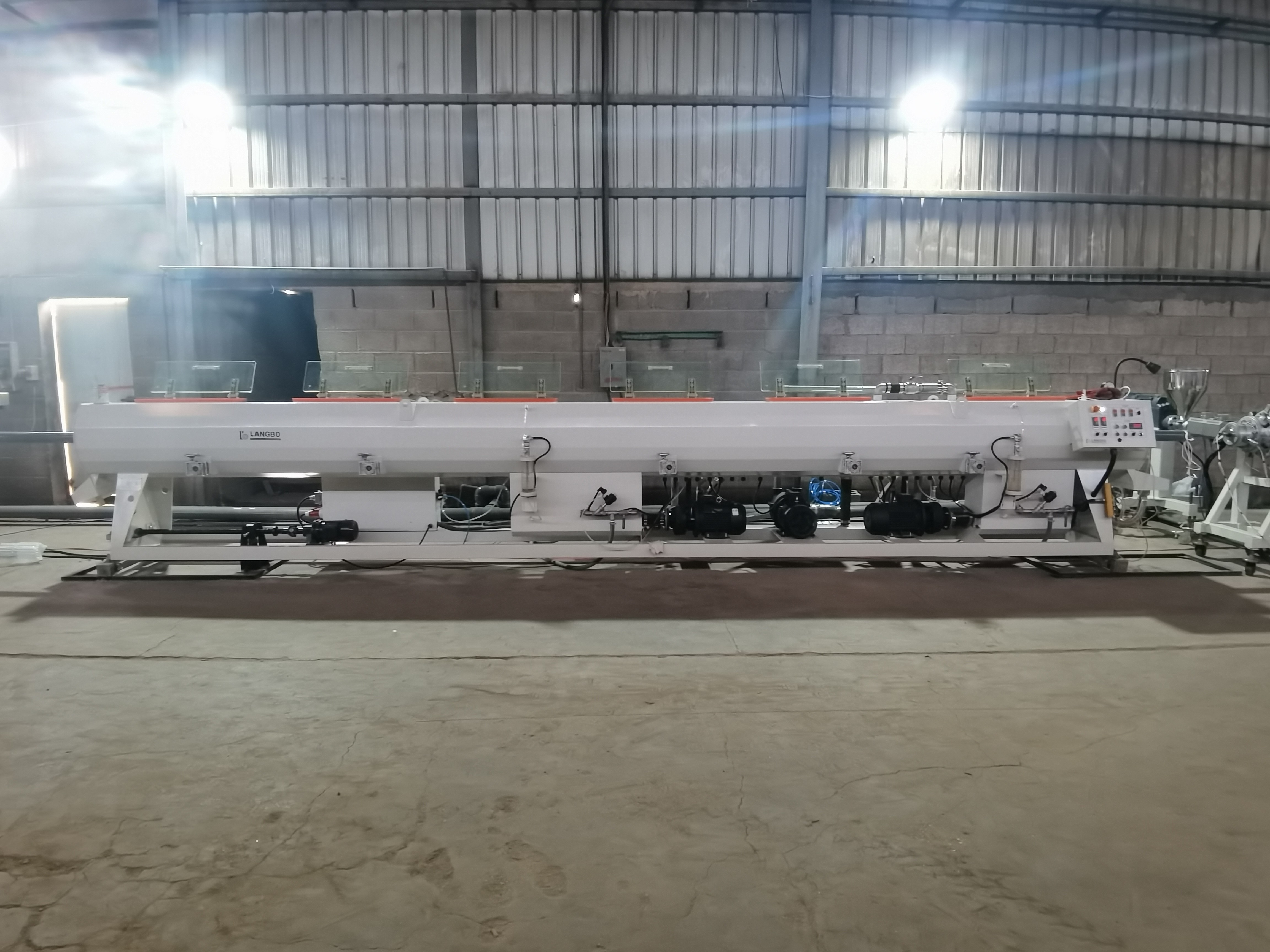

वैक्यूम अंशांकन और शीतलन
वैक्यूम अंशांकन टैंक दो कक्ष संरचना को अपनाता है: वैक्यूम अंशांकन और शीतलन भाग। वैक्यूम टैंक और स्प्रेइंग कूलिंग टैंक दोनों स्टेनलेस 304 स्टील को अपनाते हैं। उत्कृष्ट वैक्यूम सिस्टम पाइपों के लिए सटीक आकार सुनिश्चित करता है।

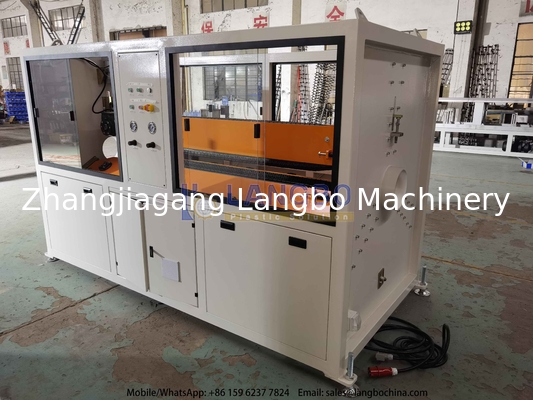

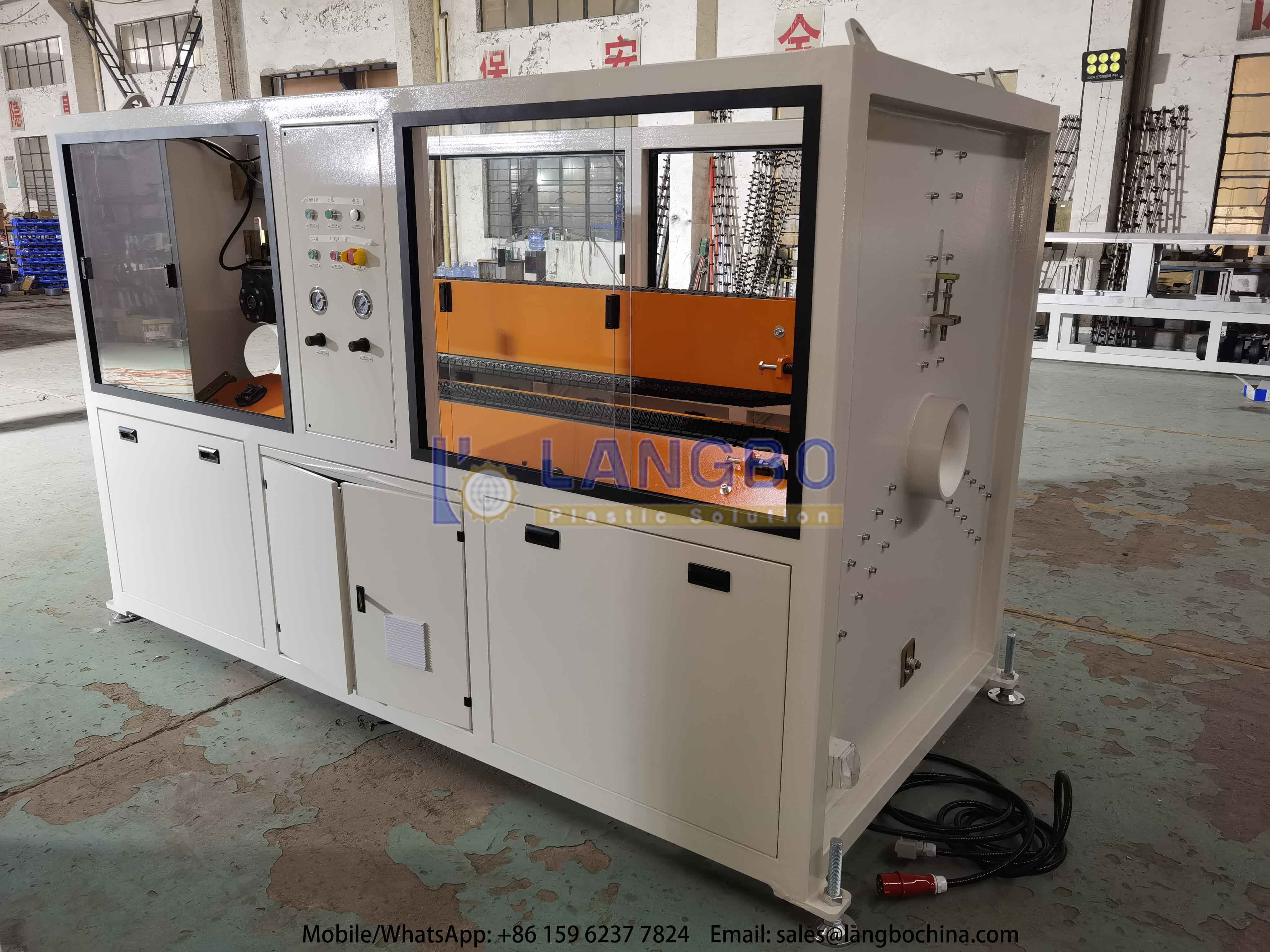

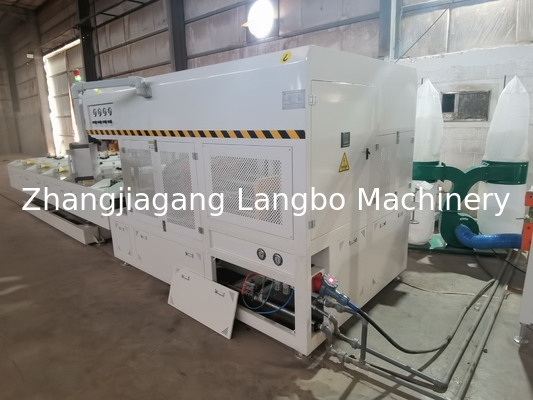

हॉल-ऑफ यूनिट
हॉल-ऑफ मशीन पर तीन कैटरपिलर उत्पादित पाइप को स्थिर और स्थिर रूप से चलाने को सुनिश्चित करते हैं। हॉल-ऑफ यूनिट सामान्य नियंत्रण को समायोजित करके निश्चित उत्पादन आवश्यकता के आधार पर अनुरूप हॉलिंग मॉडल बना सकते हैं।

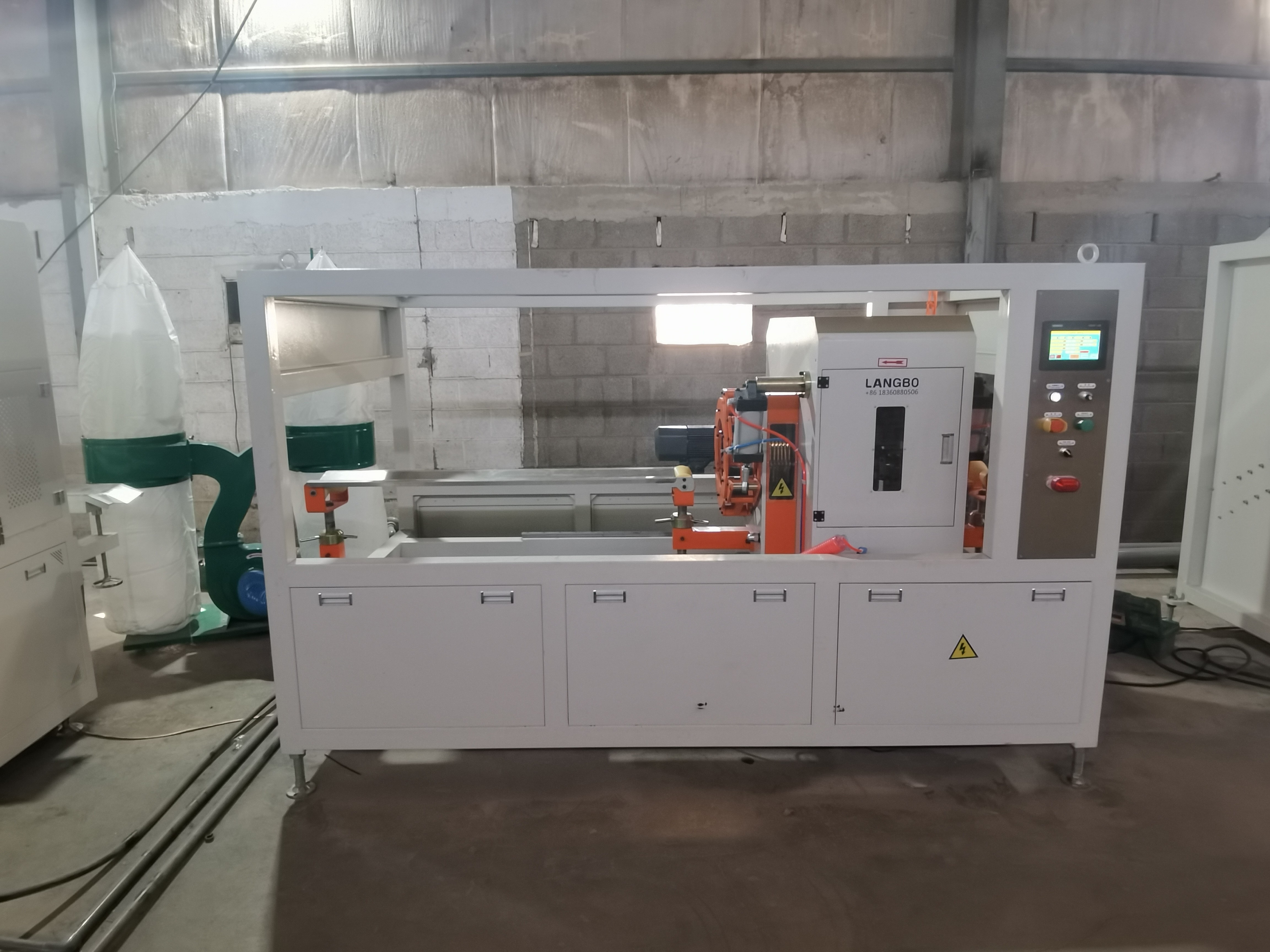

काटने की इकाई
उच्च सटीकता एनकोडर एक सटीक और स्थिर काटने की लंबाई सुनिश्चित करता है। पीएलसी नियंत्रण प्रणाली के साथ, इसे विशिष्ट अनुप्रयोग के अनुसार मैनुअल ऑपरेशन द्वारा काटा जा सकता है।
